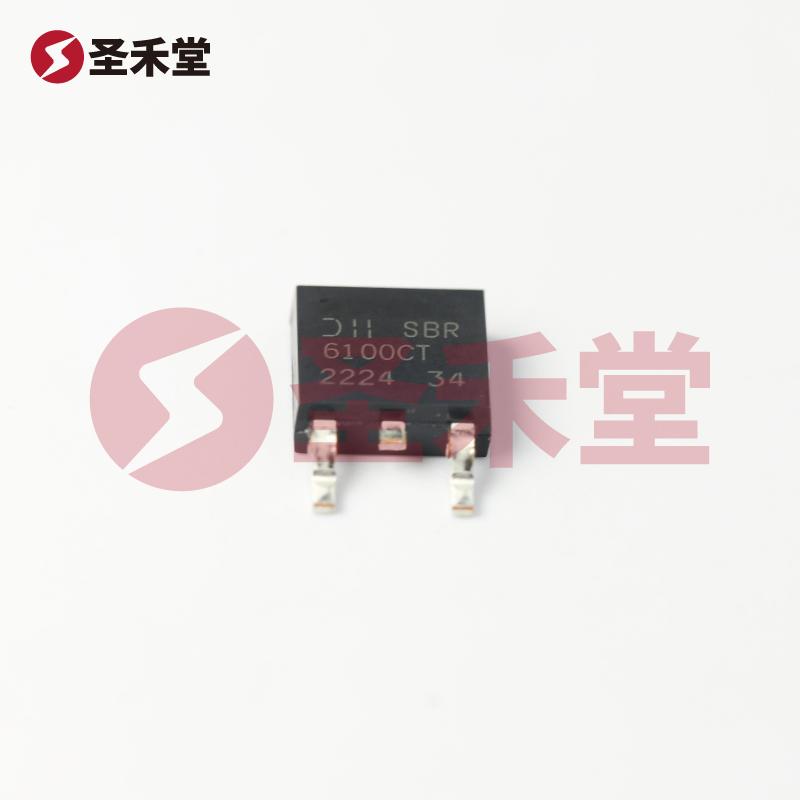

SBR6100CTLQ-13
SBR6100CTLQ-13参数
| 二极管配置 | 1 对共阴极 | 二极管类型 | 超级势垒 |
| 电压 - DC 反向 (Vr)（最大值） | 100V | 电流 - 平均整流 (Io)（每二极管） | 6A |
| 不同 If 时电压 - 正向 (Vf) | 740mV @ 3A | 速度 | 快速恢复 =< 500ns，> 200mA（Io） |
| 不同 Vr 时电流 - 反向泄漏 | 100µA @ 100V | 工作温度 - 结 | -65°C ~ 150°C |
| 安装类型 | 表面贴装型 | 封装/外壳 | TO-252-3，DPak（2 引线 + 接片），SC-63 |
| 供应商器件封装 | TO-252 |
SBR6100CTLQ-13手册
SBR6100CTLQ-13概述
产品概述：SBR6100CTLQ-13
一、基本信息
SBR6100CTLQ-13是一款具有优越性能的超级势垒整流器（Super Barrier Rectifier, SBR），采用共阴极配置，适用于各种电力电子应用。这款产品由知名电子元器件厂商DIODES（美台）生产，封装形式为TO-252（DPAK），是一种适合表面贴装（SMD）的元器件。
二、技术参数
最大反向电压（Vr）：SBR6100CTLQ-13的最高反向电压可达到100V，能够有效应对高压应用场景，确保设备在使用过程中的稳定性和安全性。
平均整流电流（Io）：每个二极管的平均整流电流为6A，使其在电流负载较大的情况下仍能保持性能稳定，适合于电机驱动、电源管理等高电流应用。
正向电压（Vf）：在3A电流时，正向电压为740mV。较低的正向压降意味着在整流过程中能量损耗较小，有助于提升整体系统的效率。
反向泄漏电流：在最大反向电压（100V）下，反向泄漏电流为100µA，表现出良好的绝缘性能，保障了电路的安全和可靠性。
速度特点：该整流器的恢复速度极快，恢复时间小于或等于500ns，特别适合高频开关模式电源等应用，为变频器和开关电源等设计提供支持。
工作温度范围：该产品的结温工作范围为-65°C至150°C，适用于各种苛刻的工业环境，使其在多种应用场景中能够保持良好的工作状态。
三、封装与安装
SBR6100CTLQ-13使用TO-252封装，此封装形式具有良好的散热能力和较小的安装面积，非常适合高密度电路板设计。DPAK封装提供优秀的市面兼容性，使得它能够广泛应用于各种电子产品的设计中。
四、应用场景
SBR6100CTLQ-13的高性能特性使其适用于众多应用场景，包括但不限于：
- 开关电源：在开关电源中，SBR能够提高效率，降低功耗，延长产品寿命。
- 电机驱动：高整流电流能力使其能够在电机驱动系统中稳定运行。
- 电池充电器：在便携式设备和各种充电器中，SBR6100CTLQ-13能够提供稳定的整流输出。
- 逆变器：在太阳能逆变器和其他类型逆变器中，SBR能够有效降低能量损耗。
- 照明控制系统：在LED驱动电路中，提供了极好的性能，确保了高效的工作状态。
五、总结
SBR6100CTLQ-13是一款高性能的超级势垒整流器，以其优异的电气特性、宽广的工作温度范围和可靠的封装形式，成为电力电子应用中的理想选择。无论在工业设备、消费电子产品还是新能源应用中，其稳定性和高效性能都为设计者提供了强有力的支持，是现代电子设计不可或缺的元器件之一。
