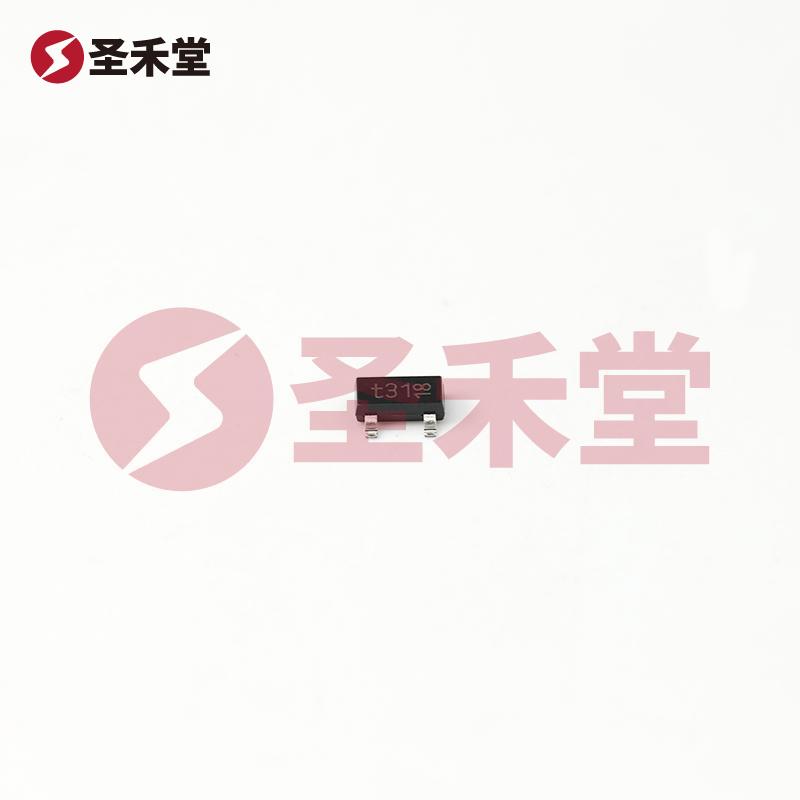

PDTA143XT,215
PDTA143XT,215参数
| 晶体管类型 | PNP - 预偏压 | 电流 - 集电极 (Ic)（最大值） | 100mA |
| 电压 - 集射极击穿（最大值） | 50V | 电阻器 - 基极 (R1) | 4.7 kOhms |
| 电阻器 - 发射极 (R2) | 10 kOhms | 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 50 @ 10mA，5V |
| 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 100mV @ 500µA，10mA | 电流 - 集电极截止（最大值） | 100nA（ICBO） |
| 功率 - 最大值 | 250mW | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 | 供应商器件封装 | TO-236AB |
PDTA143XT,215手册
PDTA143XT,215概述
产品概述：PDTA143XT,215
引言
PDTA143XT,215 是一款高性能的 PNP 数字晶体管，专为低功耗切换和放大应用而设计。该器件由安世（Nexperia）制造，专注于高可靠性和先进工艺的半导体解决方案。它采用了紧凑的 TO-236AB 表面贴装封装，使其在空间受限的设计中表现优异，且易于自动化贴装和焊接。
基本参数
- 晶体管类型：PNP（预偏置）
- 最大集电极电流 (Ic)：100mA
- 最大集射极击穿电压 (Vce)：50V
- 基极电阻 (R1)：4.7 kΩ
- 发射极电阻 (R2)：10 kΩ
- 最小直流电流增益 (hFE)：50 @ 10mA，5V
- 最大饱和压降 (Vce(sat))：100mV @ 500µA，10mA
- 集电极截止电流 (ICBO)：100nA
- 最大功率：250mW
- 封装类型：TO-236AB（SOT-23型）
该器件在多种应用场景中非常适用，比如开关电源、放大器电路以及各种信号处理。
特性
高性能与可靠性： PDTA143XT,215 提供宽广的工作电流及电压范围，能够在严格的环境条件下稳定运行。此外，其较低的饱和压降有助于在进行电源管理时减少功耗，从而提高整体系统效率。
紧凑的封装设计： TO-236AB 封装设计允许设计师在空间有限的电路板上使用，适合现代电子设备的普遍趋势。此外，它的表面贴装特点使其在制造过程中便于自动化处理。
优越的电流增益： 该器件在多种驱动电流条件下保持了良好的直流电流增益 (hFE)，这使得它在信号放大的应用中表现出色。尤其是在输入信号较弱的场合，PDTA143XT,215 能够有效放大信号，确保输出的可靠性和准确性。
多种电路应用： PDTA143XT,215 适用于数字电路中的开关操作，同时在模拟电路中也能作为放大器使用。无论是在便携设备、消费电子还是工业控制系统中，它都可以发挥其独特的优势。
应用场景
开关电源： 该晶体管可用于各种开关电源电路中，利用其高效的开关能力，降低电源转换损失，提高系统效率。
信号放大： 在音频处理、传感器信号调节等领域，PDTA143XT,215 可作为信号放大器，增强信号强度，提升数据读取的准确性。
数字电路： 由于其优越的开关特性，该器件适合快速开关操作，适用于逻辑电平转换和其他数字应用。
便携式电子设备： 在便携式电子产品中，该晶体管能够以较低功耗提供所需的开关和放大功能，满足现代设备对高效能的需求。
总结
PDTA143XT,215 是一款多功能的 PNP 数字晶体管，结合了高电流增益、低功率消耗和优异的电气特性。其紧凑的 TO-236AB 封装设计，使其在现代电子应用中必不可少。无论是在消费电子、工业控制，还是在开关电源和信号放大等场合，PDTA143XT,215 都能够满足设计师对性能与空间的严格要求，是现代电子工程师理想的选择。
