B140BQ-13-F

B140BQ-13-F 产品概述

产品简介

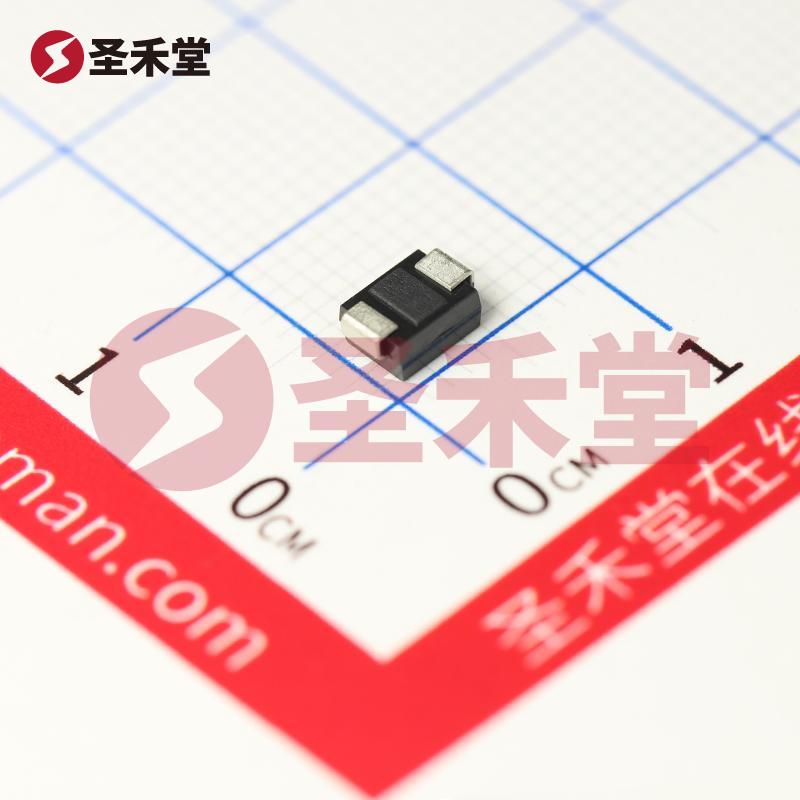

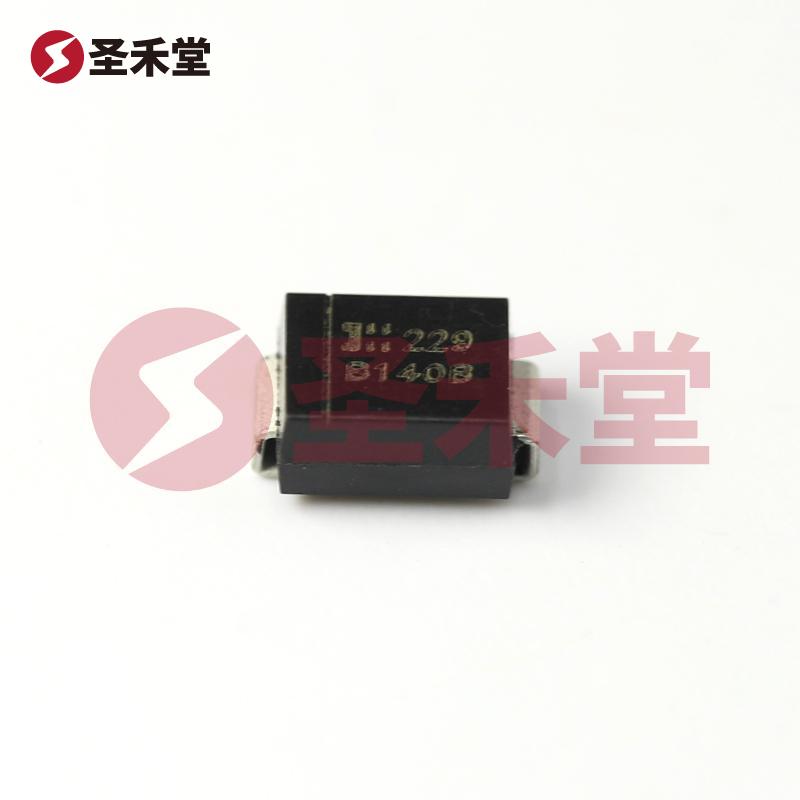

B140BQ-13-F 是由 DIODES（美台）生产的一款高性能肖特基二极管，封装形式为 SMB（DO-214AA），具有高可靠性和优秀的性能指标。这款肖特基二极管广泛应用于电源管理、电压整流、逆向保护等领域，适合于各种便携式电子设备和工业电路。

基础参数

1. 二极管类型：肖特基二极管
2. 最大反向电压（Vr）：40V
3. 平均整流电流（Io）：1A
4. 正向电压（Vf）：在1A电流条件下，正向电压降为500mV
5. 反向泄漏电流：在40V下，反向泄漏电流为500µA，表现出良好的密封特性
6. 结温范围：工作温度范围为-65°C到150°C，适应各种极端环境
7. 电容特性：在4V、1MHz频率下，管脚间电容为110pF，表明在高频应用中其表现优异
8. 速度特性：快速恢复特性，响应时间在500ns以内，适用于快速开关应用

产品应用

B140BQ-13-F 的设计和特性使其成为诸多应用场合的理想选择，包括但不限于：

1. 电源管理：此二极管能够有效地进行电源整流，适合电源适配器、开关电源及高频开关电源等。
2. 逆向保护：在逆向保护电路中能够有效限制电流反向，防止元件损坏。
3. LED驱动电路：能够在LED驱动电路中提供均匀电流特性，确保LED正常工作。
4. DC-DC转换器：在DC-DC转换器中，肖特基二极管的低正向电压降特点可以提升转换效率，降低功耗。
5. 汽车电子：良好的温度适应能力，使其适合用于汽车电源管理和保护电路。
6. 移动设备：由于其小巧的封装和高性能特性，广泛适用于智能手机、平板电脑等消费类电子产品。

技术优势

• 低正向电压：500mV @ 1A 的正向电压，有助于提高系统整体效率，降低能量损耗。
• 低反向泄漏：在高电压条件下，只有500µA 的反向泄漏电流，有利于提升电路的稳定性和效率，减少待机功耗。
• 快速恢复：响应时间小于500ns，使其适用于高频开关应用，提升开关频率和效率。
• 宽温度范围：从-65°C到150°C的工作温度范围，保证了其在各种工作环境中的稳定性和可靠性。

整体总结

B140BQ-13-F 肖特基二极管以其优异的电气性能和高度的可靠性，成为电源管理、逆向保护等多种应用领域的理想选择。其低正向电压、低反向泄漏和快速恢复特性，使得B140BQ-13-F不仅适用于常规电路，还能够满足一些高性能、低功耗设计的需求。

作为现代电子设计中不可或缺的部分，B140BQ-13-F承载着重要功能，它不仅提高了设备的能效，还为各种电子产品的安全性和稳定性提供了有力支持。对于开发者而言，选择 B140BQ-13-F 将是在技术性能和经济效益之间实现优良平衡的有效途径。
