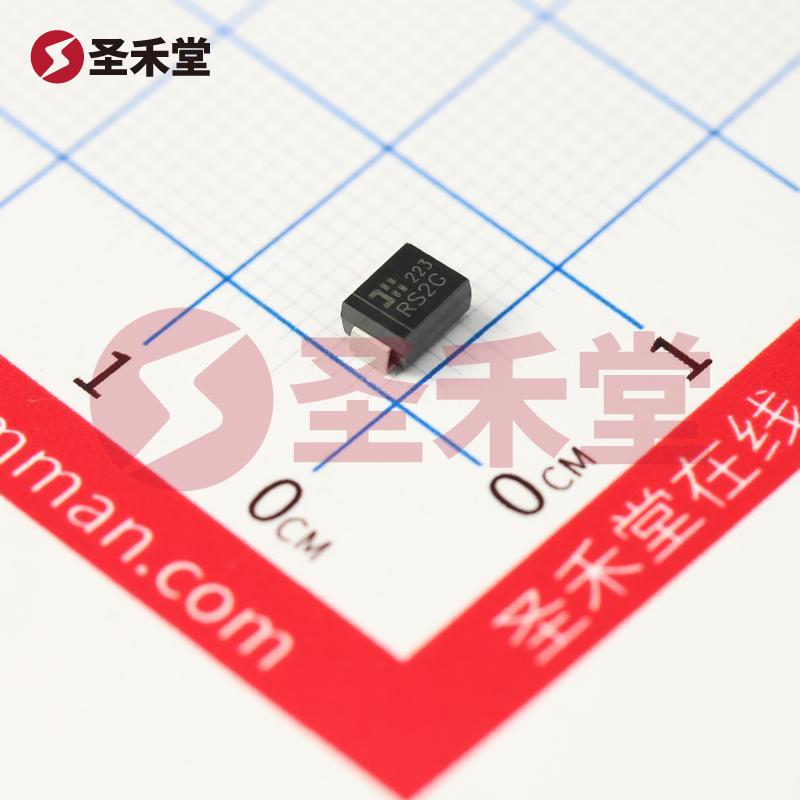

RS2G-13-F 产品实物图片
RS2G-13-F 产品实物图片
商品图片1

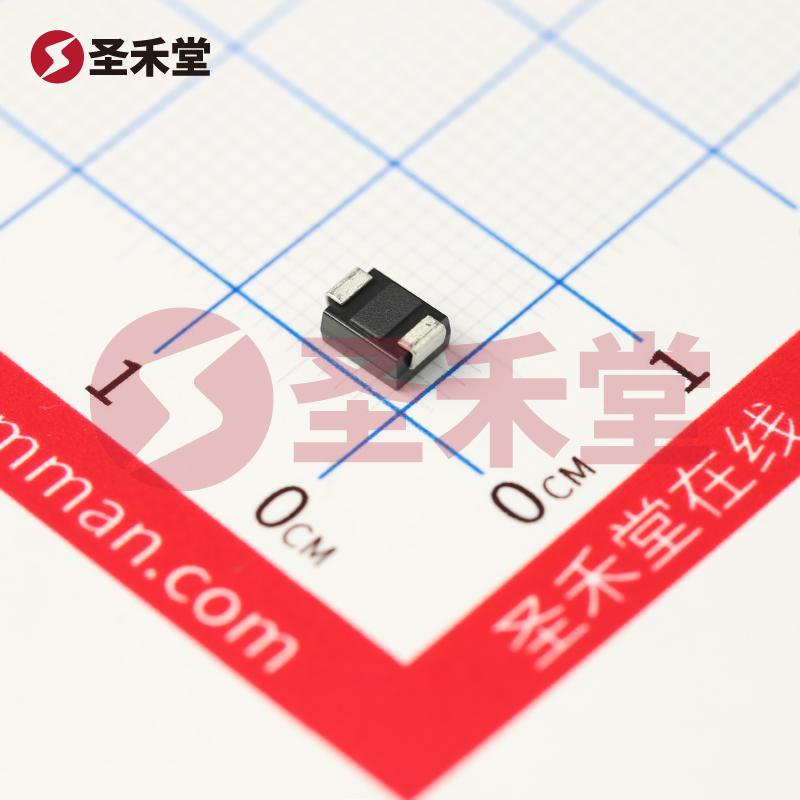

商品图片2

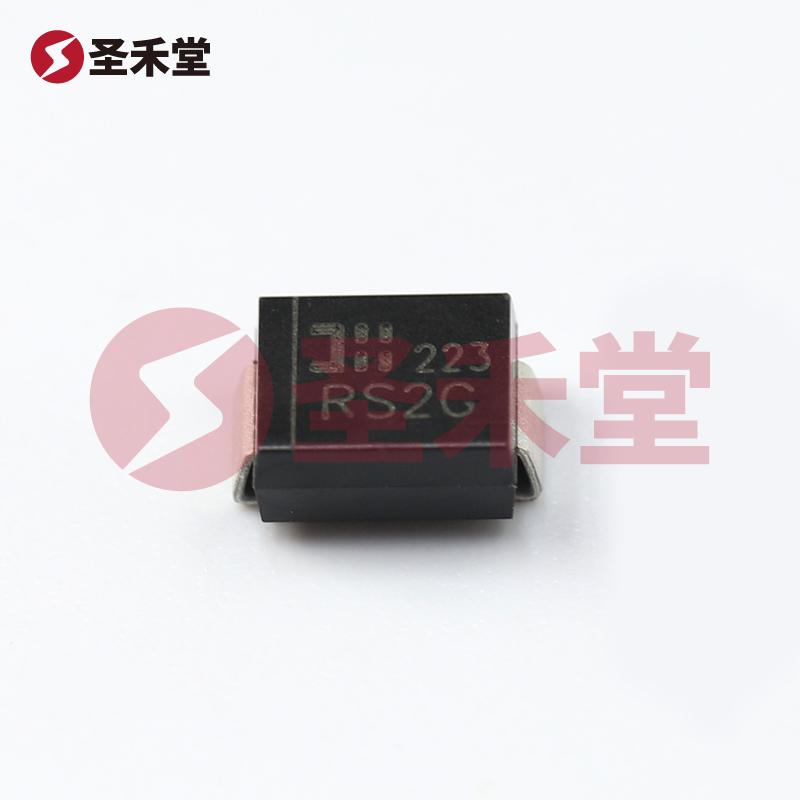

商品图片3
注:图像仅供参考,请参阅产品规格

RS2G-13-F

商品编码: BM0000515330
品牌 :
DIODES(美台)
封装 :
SMB
包装 :
编带
重量 :
0.12g
描述 :
快恢复/高效率二极管 1.3V@1.5A 400V 5uA@400V 1.5A SMB
库存 :
0(起订量1,增量1)
批次 :
22+
数量 :
X
0.666
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.666
--
200+
¥0.459
--
1500+
¥0.417
--
3000+
¥0.39
--
30000+
产品参数
产品手册
产品概述

RS2G-13-F参数

安装类型表面贴装型不同 Vr、F 时电容30pF @ 4V,1MHz
二极管类型标准速度快速恢复 =< 500ns,> 200mA(Io)
电流 - 平均整流 (Io)1.5A不同 If 时电压 - 正向 (Vf)1.3V @ 1.5A
电压 - DC 反向 (Vr)(最大值)400V工作温度 - 结-65°C ~ 150°C
不同 Vr 时电流 - 反向泄漏5µA @ 400V反向恢复时间 (trr)150ns

RS2G-13-F手册

empty-page
无数据

RS2G-13-F概述

RS2G-13-F 产品概述

产品简介

RS2G-13-F 是一款高性能的快恢复二极管,采用表面贴装型(SMD)封装,型号为 SMB。这款二极管的最大正向电流为1.5A,具有优异的反向电压特性,能够承受最高达400V的直流反向电压。RS2G-13-F 适用于需要高效率和快速恢复特性的电子电路,尤其是在整流、开关电源和高频率应用中,能够显著提高电路的整体性能。

关键参数

  • 安装类型: 表面贴装型(SMD)
  • 最大反向电压 (Vr): 400V
  • 平均整流电流 (Io): 1.5A
  • 正向电压 (Vf): 1.3V @ 1.5A
  • 反向泄漏电流: 5µA @ 400V
  • 反向恢复时间 (trr): 150ns
  • 工作温度范围: -65°C 至 150°C
  • 封装类型: SMB

性能特点

  1. 低正向压降: RS2G-13-F 在1.5A的工作条件下具有仅1.3V的正向压降,这使得其在整流电路中的功率损耗极低,从而有效提高了电源的转换效率。

  2. 快速恢复特性: 本产品的反向恢复时间(trr)为150ns,这一特性使其在高频开关应用中表现出色,能够快速切换状态,从而减少切换损耗。

  3. 高稳定性与广泛的工作温度范围: 产品的工作温度范围从-65°C到150°C,确保了在极端环境下的可靠性,可以满足航空、汽车和工业控制等领域对环境适应性的要求。

  4. 优异的反向电压特性: RS2G-13-F能够承受最高400V的反向电压,并且在该电压下反向泄漏电流仅为5μA,这表明其在高电压应用中的可靠性和安全性。

  5. 适合表面贴装技术: SMB封装设计使得RS2G-13-F在自动化生产线上的安装更加方便,减少了人工成本和时间,提高了生产效率。

应用场景

RS2G-13-F 的设计使其非常适合多个应用场景:

  • 开关电源(SMPS): 由于其低压降和快速恢复特性,RS2G-13-F 可以有效提高开关电源的转换效率,降低功耗,改善输出性能。

  • 整流电路: 在整流应用中,RS2G-13-F 可以作为交流电转换为直流电的关键元件,广泛用于电源适配器、充电器等设备中。

  • 高频电路: 该二极管在高频条件下的优异表现,使其适合在RF(射频)电路、信号调制与解调等场景中应用。

  • 汽车电子: 其稳定的工作性能和宽广的温度范围,保证了在汽车电子领域的可靠性,可以用于电池管理系统、发电机整流器等。

  • 工业电源设备: RS2G-13-F 的高耐压和高效率性能,使其适合于各类工业设备中的电源模块,提升设备的总体可靠性和性能。

结论

RS2G-13-F 是一款卓越的快恢复二极管,兼具高电流承载能力和较低的正向压降,适合各种高性能电源和整流应用。凭借其优异的电气特性和适应性广泛的工作环境,RS2G-13-F 将为您的电路设计提供可靠的支持,是高效率、高稳定性应用的重要组成部分。选择 RS2G-13-F,将是实现电路设计优化和性能提升的重要一步。
