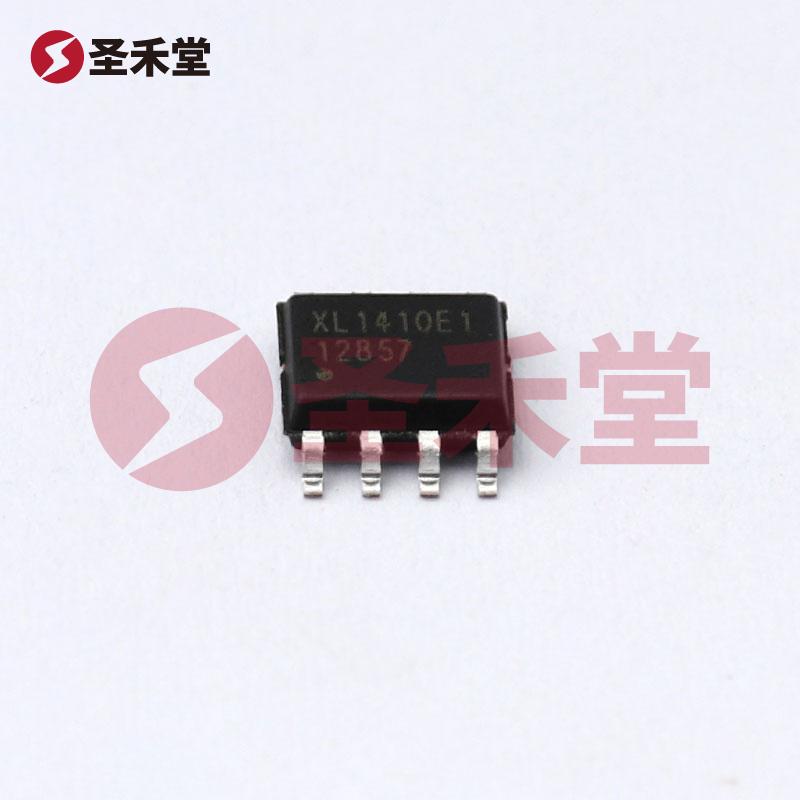

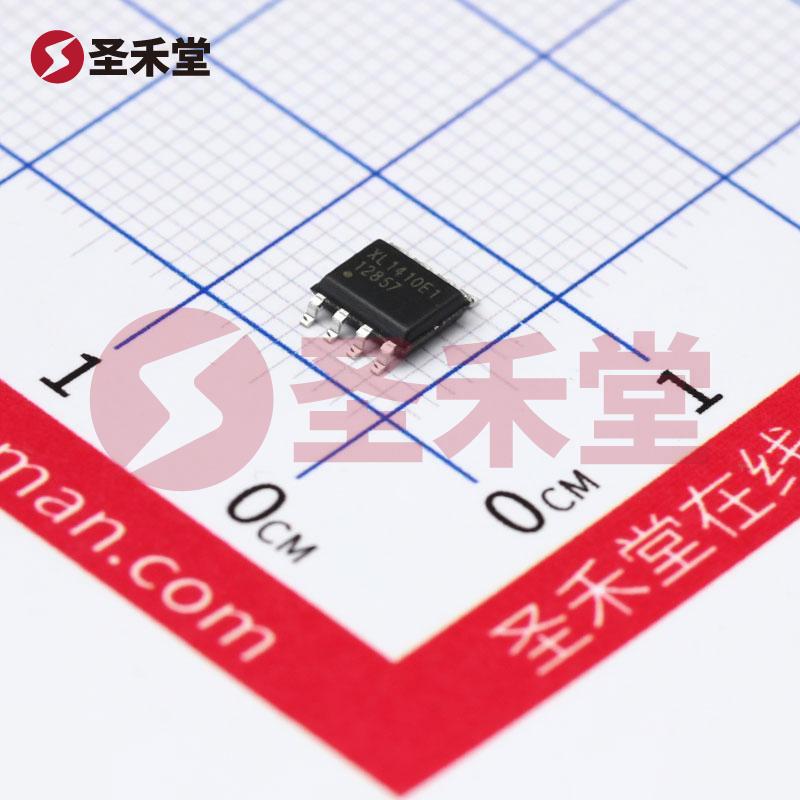

XL1410E1

XL1410E1 产品概述

一、产品简介

XL1410E1 是由 XLSEMI（芯龙）推出的一款集成了降压型 DC-DC 转换器的电源芯片，采用流行的 SOIC-8 封装。这款芯片以其高效的功率转换能力、广泛的工作电压范围和优良的电源管理特性，成为了电子设计中理想的选择，尤其是在便携式设备、消费电子和工业应用中。

二、主要特点

1. 高能效转化：XL1410E1 具有卓越的能量转换效率，典型效率可达到 90% 以上，这使得其在降低功耗和延长电池使用寿命方面表现出色。

2. 宽输入电压范围：该芯片支持的输入电压范围一般为 4.5V 至 30V，满足了各种电源设计需求，适合不同场合的应用。

3. 固定输出电压：XL1410E1 提供多种固定输出电压选项，常见的如 3.3V 和 5V，用户可根据实际设计需要选择或通过外部电阻调整输出电压。

4. 内置补偿网络：该芯片内置了补偿网络，简化了设计过程，用户在设计电路时无需额外的外部补偿元件，减少了PCB面积和元件数量。

5. 过流与过热保护：XL1410E1 具备过流保护（OCP）和过热保护（OTP）功能，在异常状况下能够有效防止芯片损坏，提升了系统的可靠性。

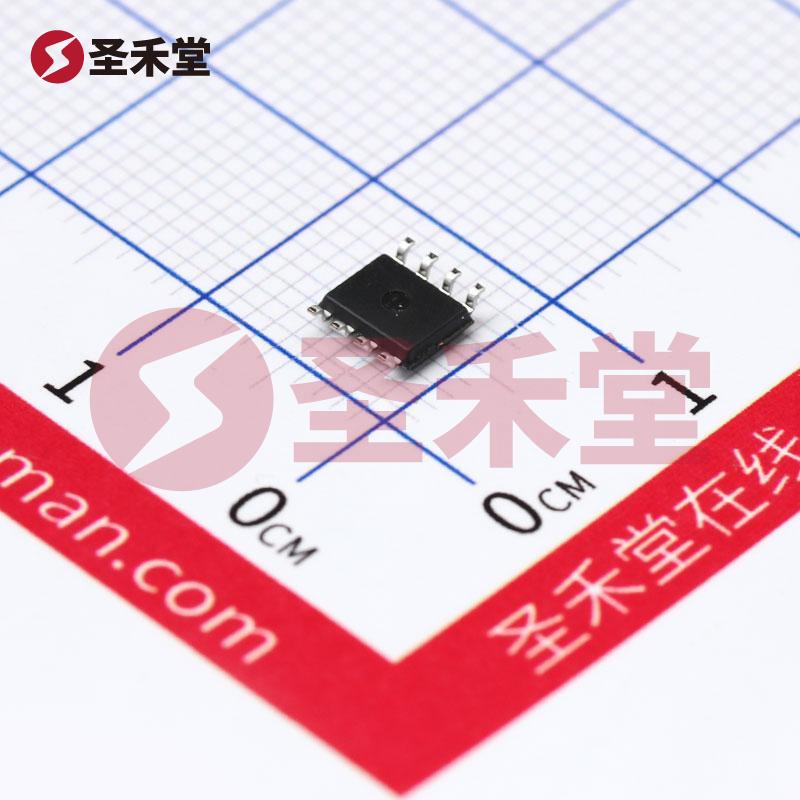

6. 小封装设计：采用 SOP-8 封装，芯片面积小，适合于空间有限的应用场景，使其在便携式设备中更具市场竞争力。

三、应用领域

XL1410E1 的广泛应用使其成为许多产品设计中不可或缺的部分。其主要应用场景包括：

• 便携式电子设备：如智能手机、平板电脑和手持游戏机等，提升电池使用效率并减少体积。
• 工业控制系统：用于供电和信号处理，确保稳定的电源输出。
• 消费电子产品：应用于音响、家用电器等产品中，以提高能效和延长产品的使用寿命。
• 汽车电子：为各种车载设备提供稳定的电源供应，满足日益增长的电力需求。

四、设计注意事项

在设计使用 XL1410E1 的电路时，需要注意以下几点：

1. 输入输出电解电容：为保证稳定的电源输出，建议在输入和输出端分别增设适当容量的电解电容，降低瞬态响应中的电压波动。

2. 散热管理：虽然 XL1410E1 具有过热保护，但在连续高负载条件下使用时，仍需考虑合理的散热设计，以避免因过热导致的性能下降。

3. PCB 布局：由于 XL1410E1 的工作频率较高，进行适当的 PCB 布局是至关重要的。应尽量缩短电源路径，确保良好的地面连接，以降低噪声和提高系统稳定性。

4. 外部元件选择：选择适合的外部电感和电容材料是优化整体电源性能的关键，用户需要根据设计需求仔细挑选合适规格的部件。

五、结论

XL1410E1 降压型 DC-DC 电源芯片凭借其高效的能量转换、宽广的输入电压范围和可靠的保护机制，为现代电子设备提供了优异的电源解决方案。广泛的应用潜力和简易的设计流程，使其成为电子设计工程师的首选之一。无论是在消费电子、工业控制还是汽车电子领域，XL1410E1 都能够提供卓越的性能支持，为多样化的应用提供了可靠的解决方案。
