D5V0F4U6V-7

产品概述：D5V0F4U6V-7

一、产品简介

D5V0F4U6V-7是一款高性能TVS二极管，由著名电子元器件制造商DIODES（美台）出品，专为提供电源线路保护而设计，特别适用于HDMI等高速数字信号传输应用。其优越的反向电压和击穿特性使得该元件在面对突发电流或脉冲时，能够有效抑制过压，保护后端电路的安全与稳定。

二、产品技术参数

• 类型：转向装置（轨至轨），该设计使得二极管在电流的流动方向上具有高效性和稳定性。
• 单向通道：4，提供多路复用的保护功能，适合多种复杂电路设计。
• 反向断态电压：典型值为5.5V（最大），确保在正常工作条件下的安全电压范畴。
• 击穿电压：最小值6V，保证在电压超过6V时快速进入击穿状态，有效保护负载。
• 最大箝位电压：在不同Ipp的情况下，最大箝位电压可达到12V，适应幅值波动较大的信号环境。
• 峰值脉冲电流：支持高达3A（在10/1000µs脉冲情况下），在瞬态电流保护方面表现卓越，适合快速响应的应用场景。

三、应用领域

D5V0F4U6V-7的主要应用领域包括但不限于HDMI接口，能够有效防止由于静电放电（ESD）、雷电以及其他瞬态过压事件对HDMI设备造成的损害。此外，由于其优越的电容特性（0.5pF @ 1MHz），在高速信号传输下具备良好的传导性，几乎不会对信号产生显著干扰，满足高带宽的数据要求。

四、环境适应性

该TVS二极管额定工作温度范围为-65°C至150°C（TJ），极宽的温度范围使得其能够在各种极端环境下稳定工作，适合于航空航天、汽车电子等严酷条件的应用需求。

五、封装与安装

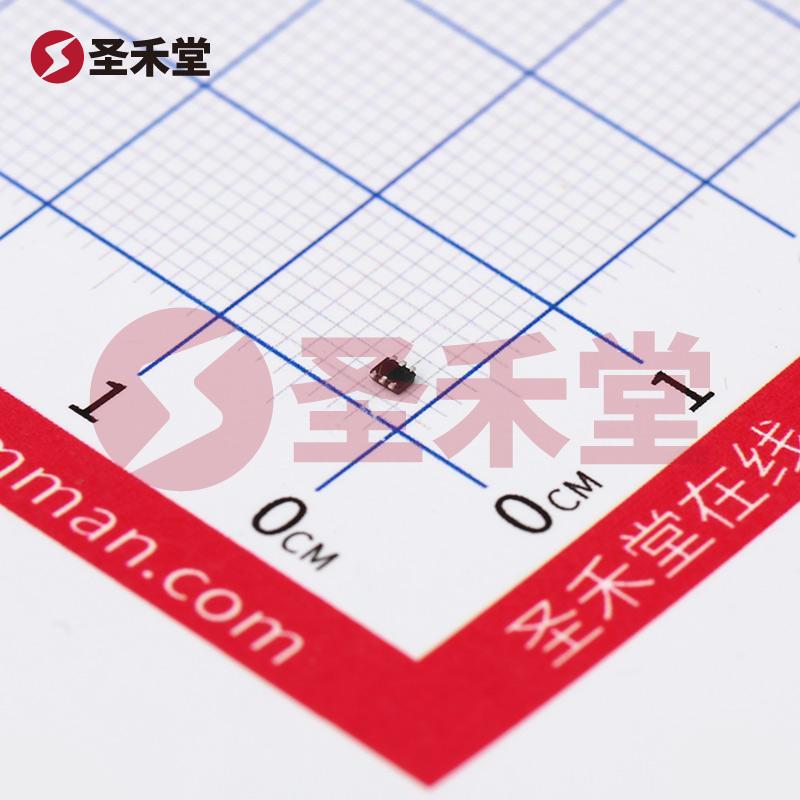

D5V0F4U6V-7采用SOT-563和SOT-666封装。其表面贴装型设计（SMD）适合现代电子产品的小型化、集成化趋势。SOT-563的紧凑尺寸使得在PCB设计过程中具有更高的灵活性，适合多种电路板布线方案。

六、产品优势

相较于传统的保护元件，D5V0F4U6V-7提供了如下优势：

• 高性能保护：快速响应的击穿特性可以有效应对突发电压浪湍，确保关键电路的安全。
• 低电容：其低电容特性保持了信号完整性，在高频应用中不会产生显著的影响。
• 宽工作温度范围：可在严苛环境下正常工作，适应不同的应用场合。

七、结论

综上所述，D5V0F4U6V-7是一款出色的TVS二极管，凭借其卓越的性能、极小的封装和强大的环境适应性，对于需要高安全性和可靠性的电子应用提供了理想的解决方案。能够在多种应用中确保设备的稳定性与安全性，是电子工程师在设计中不可或缺的重要元器件。
