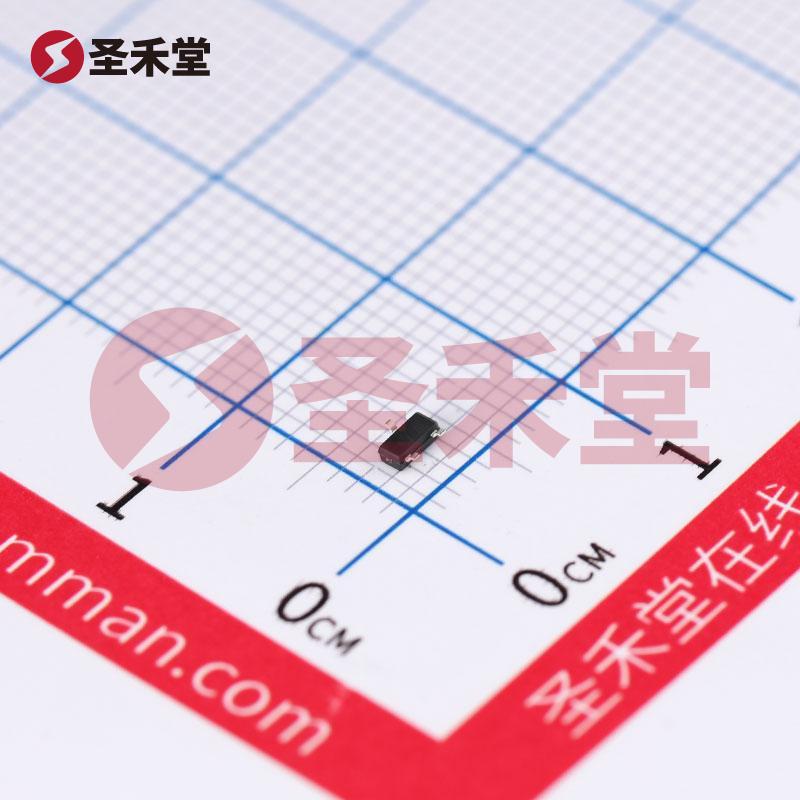

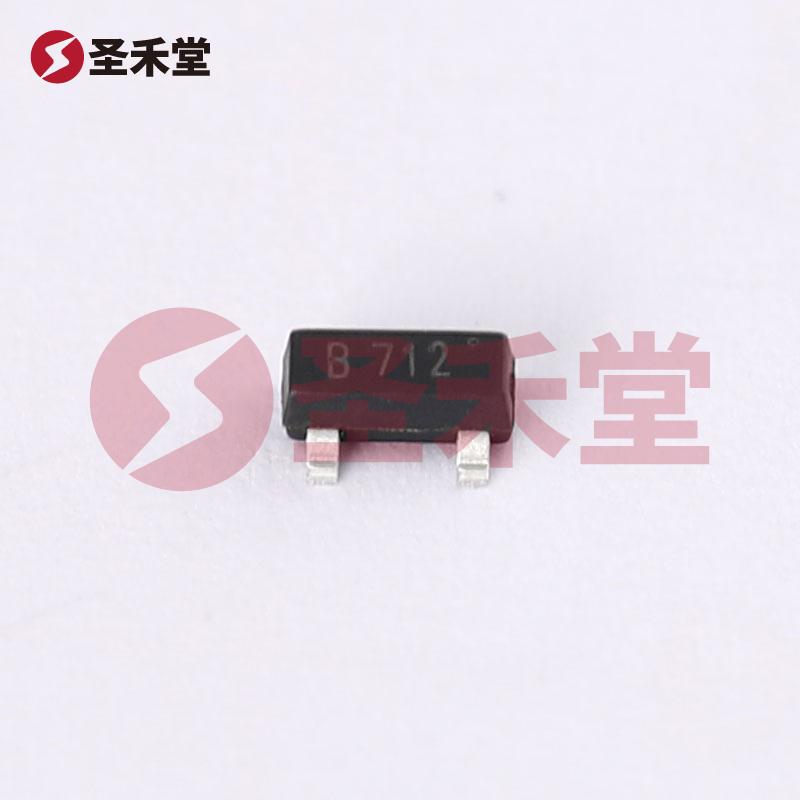

产品概述：ESD二极管 SDT23C712L02

产品简介

SDT23C712L02 是一款高性能的ESD（静电放电）防护二极管，由台湾君耀（Brightking）制造，其设计旨在保护敏感电子元件免受静电放电和瞬态电压的影响。这款二极管适用于各种电子设备，尤其是需要防护的通信、消费电子及工业设备等应用场景。

关键参数

• 额定电压 (VBR): 13.3V
• 钳位电压 (Vc): 20V
• 最大脉冲电流 (IPP): 5A
• 结电容 (CJ): 75pF
• 封装类型: SOT-23
• 双向设计: 可提供正负极的防护

应用场景

SDT23C712L02 主要应用于以下领域：

1. 通信设备: 保护电话、路由器和网络设备的输入/输出接口，防止电压突波对系统造成的损害。
2. 消费电子: 在智能手机、平板电脑和其他便携式设备的USB接口、HDMI接口等敏感信号线中，防止静电放电对电子元件造成的破坏。
3. 工业设备: 在工业自动化系统中保护传感器和控制器，确保系统的稳定性和可靠性。

性能特点

1. 优越的ESD保护能力: SDT23C712L02 设计遵循IEC 61000-4-2标准，能够有效承受高达±15kV的空气放电和±8kV的接触放电。其IP可以达到5A，确保在瞬态电压下，能快速而有效地保护设备的完整性。

2. 低钳位电压: 在发生静电放电事件时，产品具有较低的钳位电压（Vc=20V），这意味着在保护过程中的电压限制更为有效，能够将导致破坏的电压迅速钳位在安全范围内，增强了芯片和电路的安全性。

3. 高速响应: 该二极管的高速响应特性使其能够在极短的时间内对突发的电压进行反应，从而最大程度减少对保护设备的可能损害。

4. 小型封装: SOT-23封装设计紧凑，便于集成到现代微型化电子产品中，其节省空间的特性使其在手机和便携式设备中特别受欢迎。

5. 低结电容: 结电容（CJ=75pF）对高速信号的影响较小，适合高速数据传输的应用，不会严重降低信号质量。

使用注意事项

在实际应用中，需要注意选型的适用电压范围和应用环境，以确保SDT23C712L02能够发挥最佳性能。在电路设计时，建议在数据手册中查看具体的电气特性和应用电路设计参考以获得最佳的保护效果。

结论

SDT23C712L02作为一款高可靠性、高性能的ESD二极管，凭借出色的电压钳位、低结电容及小型化封装，广泛适用于各种要求高电气保护的电子设备中。其提供的优质ESD保护性能不仅能够延长设备的使用寿命，还能提升整体系统的稳定性和可靠性，为现代电子产品的设计和应用提供了坚实的保障。
