74LV4066PW,118

74LV4066PW,118 产品概述

产品简介

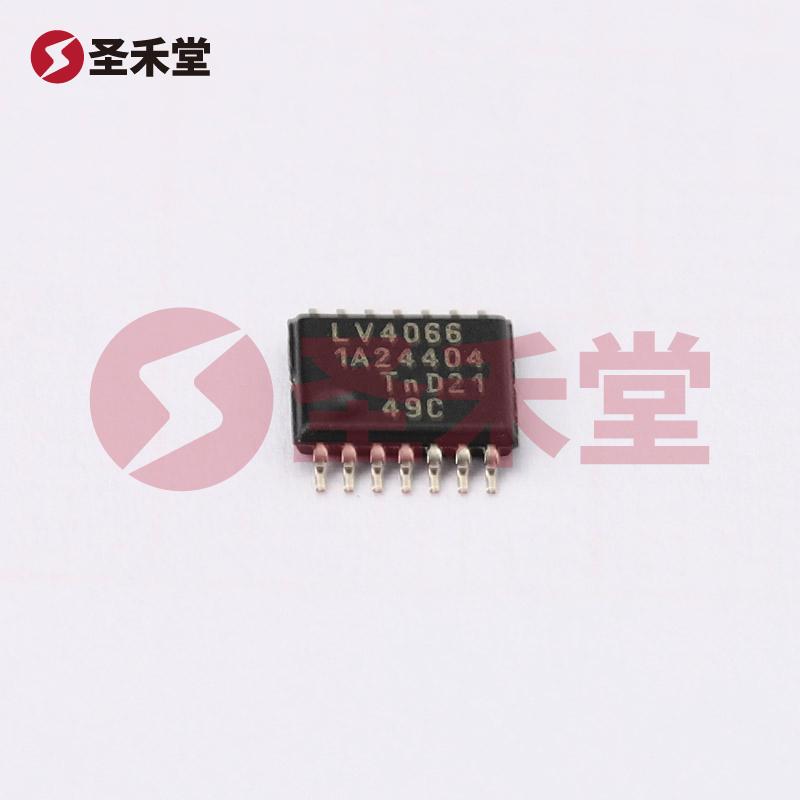

74LV4066PW是由Nexperia（安世）公司推出的一款高性能模拟开关，采用14-TSSOP封装，设计用于低电压运作的开关和多路复用器/解复用器应用。这款器件具有出色的电气参数和物理特性，广泛应用于消费电子、通信、音频信号处理和其他需要快速信号开关的场合。

基础参数

74LV4066PW的主要特点包括：

• 开关电路：设计为单刀单掷（SPST）常开开关，可以有效地控制信号的传输路径。
• 多路复用器/解复用器电路：具备1:1的电路配置，适合简单的信号路由。
• 电路数：支持4个独立的开关通道，为多通道信号处理提供了便利。
• 导通电阻：最大导通电阻为35欧姆，意味着在开关状态下能够最大程度地减少对信号的衰减。
• 电源电压：工作电压范围从1V到6V，适合于多种电源设计需求，特别是低电压应用。
• 开关时间：最大开关时间（Ton）为16ns，最大关闭时间（Toff）为28ns，确保较快的开关响应，有助于高频信号的处理。
• -3dB带宽：200MHz的带宽使得器件能够高效地处理高速信号。

电子特性

在电子特性方面，74LV4066PW表现尤为突出：

• 沟道电容：输入和输出的关态电容（CS(off)和CD(off)）均为3.5pF，在高速开关状态下可以有效减少延迟和信号失真。
• 漏泄电流：最大漏泄电流为2µA，确保在非导通状态下对电源的消耗极小，从而提高整体能效。
• 串扰：在1MHz下，器件的串扰达到-60dB，表明其在多路复用应用中能够良好地隔离信号通道，降低通道之间的干扰。

温度和封装

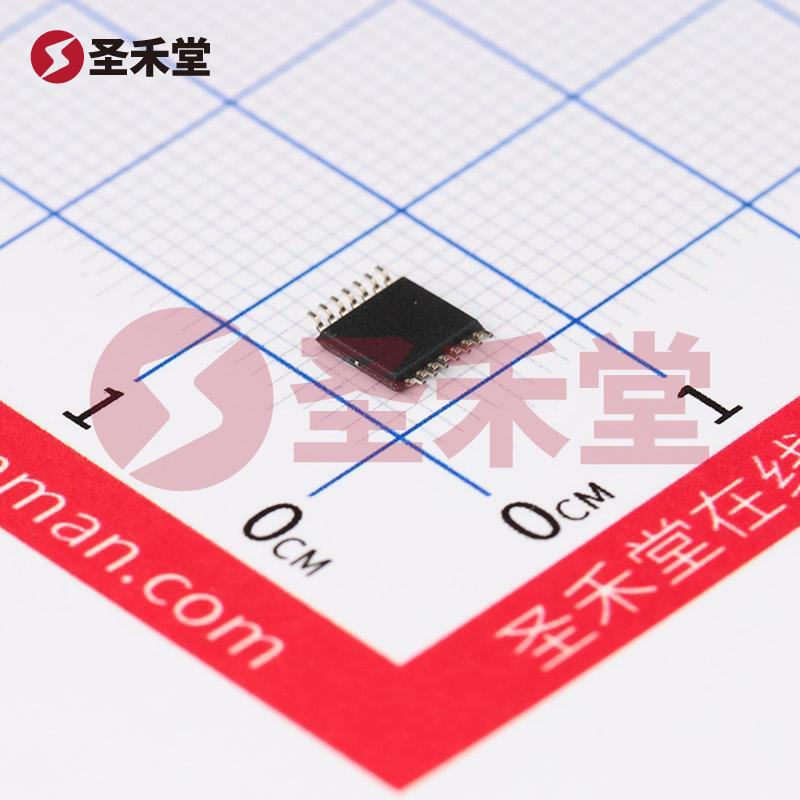

74LV4066PW适用于广泛的工作环境，其工作温度范围为-40°C至125°C，体现出设备在不同气候和环境条件下的可靠性。器件采用14-TSSOP封装，尺寸为0.173英寸（4.40mm宽），适合高密度板级布局，能够有效节省空间。

应用场景

74LV4066PW能广泛应用于各类场合，包括：

1. 音频设备：可用于音频信号的选择和切换，在调音台和音频处理器中得到广泛应用。
2. 通信设备：在移动通讯和无线设备中，用于信号的路由和开关。
3. 工业控制：在控制系统中通过模拟开关来选择不同的传感器信号或执行器。
4. 消费电子：适用于电视机、录音机、数字影院等设备中开关控制功能，实现高性能信号处理。

结论

74LV4066PW是一款功能强大的模拟开关，凭借其优越的电气性能和高效的设计，成为在多个应用场景中信号处理的理想选择。无论是在快速信号开关、音频信号处理，还是在低功耗的电路设计中，74LV4066PW都能够提供可靠的解决方案，确保信号传输的高效率和稳定性。这款器件不仅满足了现代电子产品对性能和体积的双重要求，更以其优良的工作温度范围和低功耗特性，适应了多样化的应用需求。
