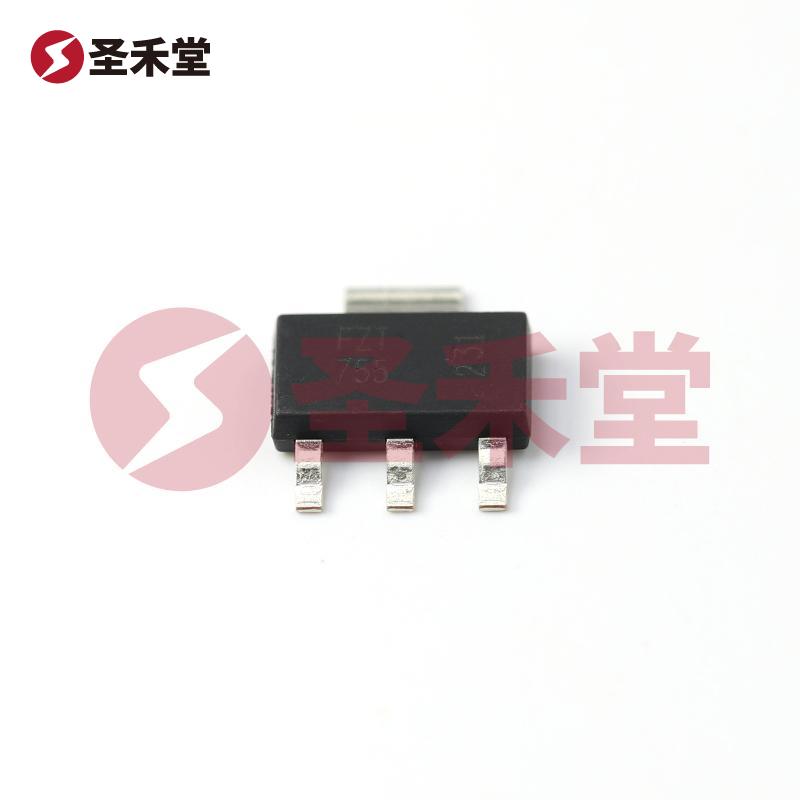

FZT755TA
FZT755TA参数
| 晶体管类型 | PNP | 电流 - 集电极 (Ic)（最大值） | 1A |
| 电压 - 集射极击穿（最大值） | 150V | 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 500mV @ 200mA，1A |
| 电流 - 集电极截止（最大值） | 100nA（ICBO） | 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 50 @ 500mA，5V |
| 功率 - 最大值 | 2W | 频率 - 跃迁 | 30MHz |
| 工作温度 | -55°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-261-4，TO-261AA | 供应商器件封装 | SOT-223 |
FZT755TA手册
FZT755TA概述
FZT755TA 产品概述
FZT755TA 是一款高性能的PNP型晶体管，专为各种电子应用设计。该器件的核心特点包括能够承受高达150V的集射极击穿电压和高达1A的集电极电流，使其在多种高压和大电流电路中表现优异。FZT755TA 主要应用于开关电源、功率放大器以及其他需要高效率和高可靠性的电子设备中。
关键参数
晶体管类型: FZT755TA 是一款PNP型晶体管，这意味着它的主要电流载体是孔（正电荷载体），适合用于电路中大量负载的控制。PNP型晶体管常被用于低侧开关和其他反向偏置应用中。
电流 - 集电极 (Ic): 该器件的最大集电极电流为1A，适合驱动各种低电流负载。在设计中，合理选择其工作点可以确保器件在该电流下稳定运行，提高电路设计的灵活性。
电压 - 集射极击穿: FZT755TA 的最大集射极击穿电压可达150V，适合在高压环境中使用，能够应对一定程度的电压冲击及电源波动，这是设计高压电源时非常重要的参数。
Vce 饱和压降: 当Ic为1A时，Vce饱和压降的最大值为500mV，这意味着在正常导通条件下，器件的损耗较小，可以提高整体效率，并减小二次热量的产生。
工作温度: FZT755TA 在-55°C到150°C的工作范围内运行，这使得其能够在极端环境下稳定工作，适合用于工业、汽车电子等对温度要求严格的应用场景。
频率 - 跃迁: 其跃迁频率为30MHz，适合于各种高频开关应用，能够在相对较高的频率下稳定工作，这对于设计高频开关电源和调制解调器等产品至关重要。
功率 - 最大值: FZT755TA 的最大功率为2W，适合中等功率的应用，能够承受一定负载而不会轻易损坏。
封装类型: FZT755TA 采用表面贴装型封装(SOT-223)，适合当今主流的PCB焊接方式，能够有效地节省空间并简化安装过程，从而提高整体设计的紧凑性和可靠性。
应用领域
FZT755TA 在多个领域广泛应用，包括但不限于：
- 电源管理: 用于开关电源中作为开关元件，控制功率转换和分配。
- 音频功率放大器: 在音频放大电路中作为输出阶段的驱动元件，提升信号强度。
- 汽车电子: 在汽车电子控制单元中，用于控制电机、灯光等负载。
- 家用电器: 在家电设备中作为控制元件，实现设备的智能化管理。
总结
FZT755TA 是一款性能卓越的PNP型晶体管，凭借其高电压、高电流能力、低饱和压降以及广泛的工作温度范围，成为高效稳健电子电路设计的理想选择。无论是在功率管理还是信号处理领域，FZT755TA 都能为用户提供可靠的解决方案，确保电子产品在多变和苛刻的环境中依然保持优异的性能和可靠性。面对不断增长的电子设备需求，FZT755TA 的优势将使其在未来的应用中继续占有一席之地。
