DMP2004WK-7

DMP2004WK-7 产品概述

一、产品简介

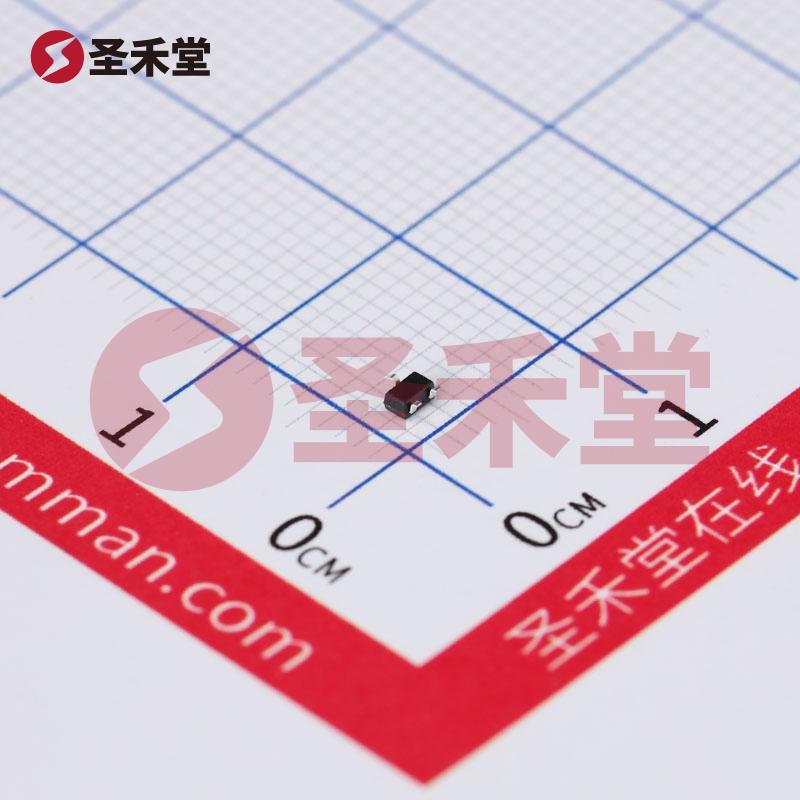

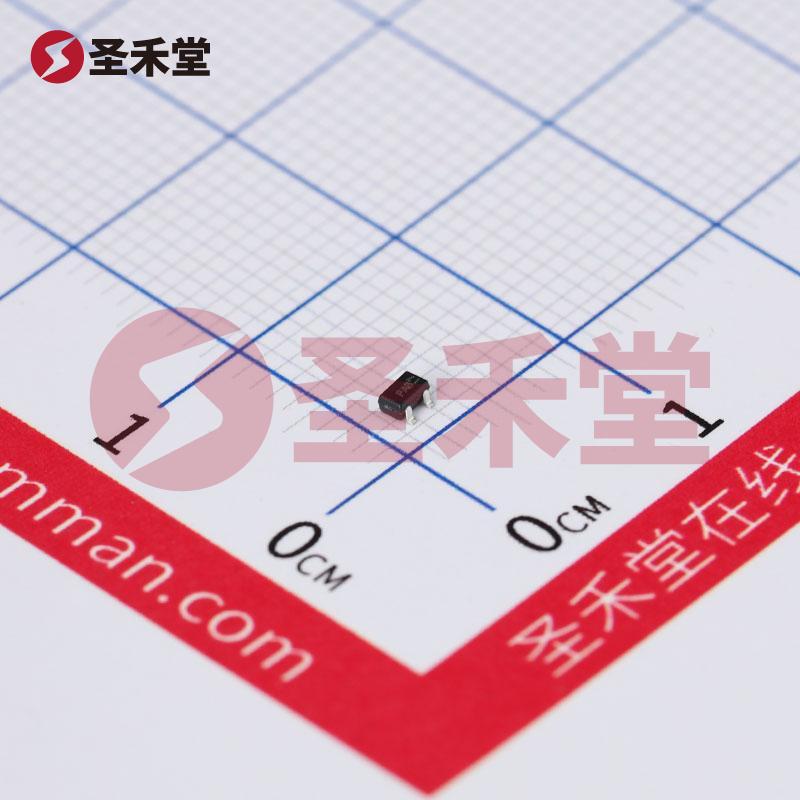

DMP2004WK-7 是美台（DIODES）品牌下的一款高性能 P 通道 MOSFET，采用 SOT-323 封装，具备优越的导电性能和可靠的工作特性。这款场效应管的主要设计目标是满足现代电子设备在功率控制、信号开关和电源管理等应用中对高效能和小型化的要求。基于其卓越的电气参数，DMP2004WK-7 被广泛应用于各种消费电子、汽车电子及工业控制等领域。

二、基本参数

1. FET 类型: P 通道
2. 技术: MOSFET（金属氧化物场效应管）
3. 漏源电压（Vdss）: 20V，这使得它可以在多种低压应用中良好工作。
4. 最大连续漏极电流（Id）: 400mA（在 25°C 环境温度下），适合中小功率需求的应用。
5. 导通电压: 驱动电压的范围为 1.8V 至 4.5V，使其能够与多种逻辑电平设备兼容。
6. 导通电阻: 在 4.5V 驱动下，430mA 时的最大导通电阻为 900 毫欧，提供良好的效率和热管理性能。
7. 阈值电压（Vgs(th)）: 最大值为 1V @ 250µA，这使得 DMP2004WK-7 在较低的驱动电压下即可开始工作，降低了功耗。
8. 最大栅源电压: ±8V，保证了在工作状态下的安全性和稳定性。
9. 输入电容（Ciss）: 最大值为 175pF @ 16V，在高速开关应用中降低了延迟和功耗。
10. 功率耗散: 最大值为 250mW（在环境温度 Ta 下），为器件提供了足够的热管理能力。
11. 工作温度范围: -55°C ~ 150°C（TJ），优秀的耐高温特性使其在严苛环境下也能稳定运行。
12. 安装类型: 表面贴装型（SMD），便于实施在高密度电路板上。
13. 封装: SOT-323/SC-70，符合小型化设计需求，适合空间有限的产品。

三、应用领域

DMP2004WK-7 由于其性能的多样性，能够适应广泛的应用场景：

1. 消费电子: 在智能手机、平板电脑及其他便携式电子产品中，应用于电源管理和信号开关。
2. 汽车电子: 适用于电机控制、LED 驱动和低压电源开关等场合，满足安全和性能的要求。
3. 工业控制: 可用于电源模块、自动化设备中的开关和控制电源。

四、性能优势

1. 高效能: 由于低导通电阻，DMP2004WK-7 能够以较低的功耗实现高效能，延长设备的使用寿命。
2. 宽工作温度范围: 适应各种气候和使用场景，使其在极端条件下依然保持可靠性。
3. 紧凑封装: SOT-323 封装有助于优化电路板空间，提高设计的灵活性。
4. 兼容性强: 与多种逻辑电平兼容，便于与不同控制电路相结合使用。

五、总结

DMP2004WK-7 是一款具备多项优越性能，适用于多种应用场景的 P 通道 MOSFET。得益于其高效的电气参数和 durable 设计，它在消费电子、汽车电子及工业控制等领域显示出强大的市场竞争力。随着智能设备和自动化技术的不断普及，DMP2004WK-7 在未来将继续发挥其不可或缺的重要性，助力电子行业的全面发展。在设计新一代电子产品时，选择 DMP2004WK-7 将是一个明智的选择。
