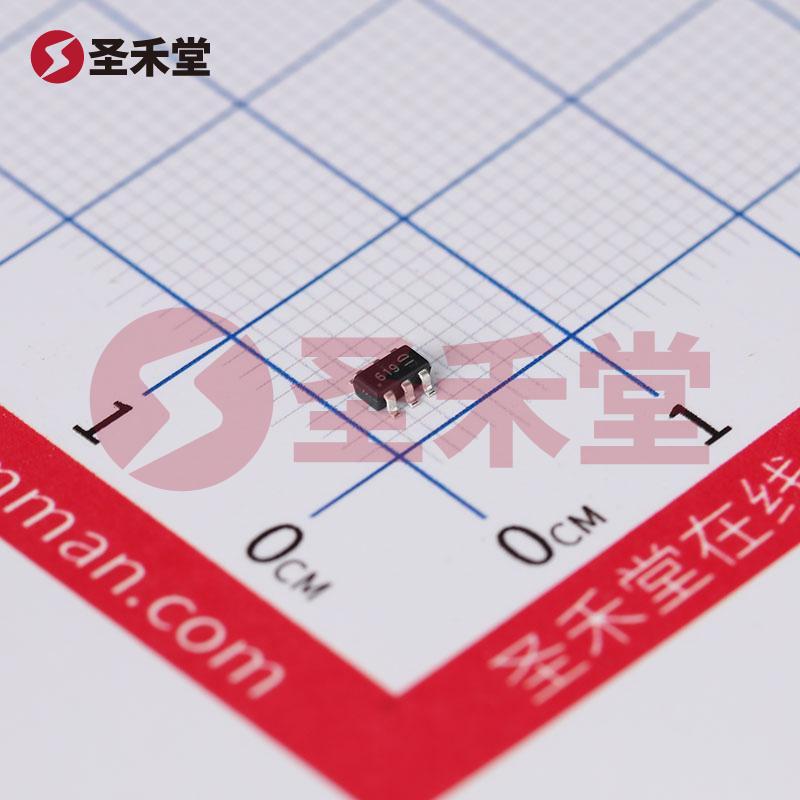

ZXT10N50DE6TA 产品实物图片
ZXT10N50DE6TA 产品实物图片
商品图片1

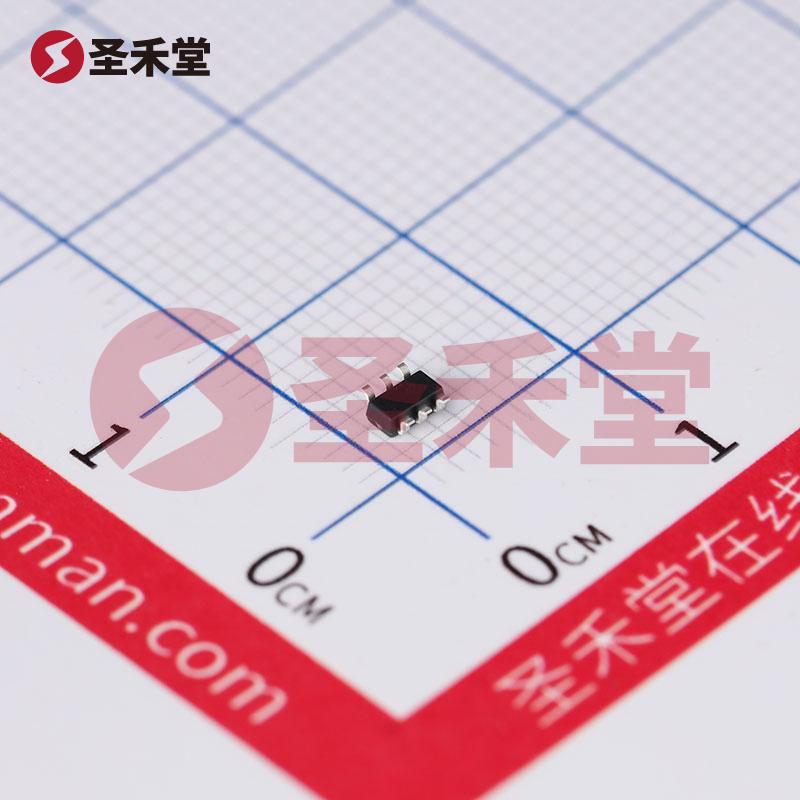

商品图片2

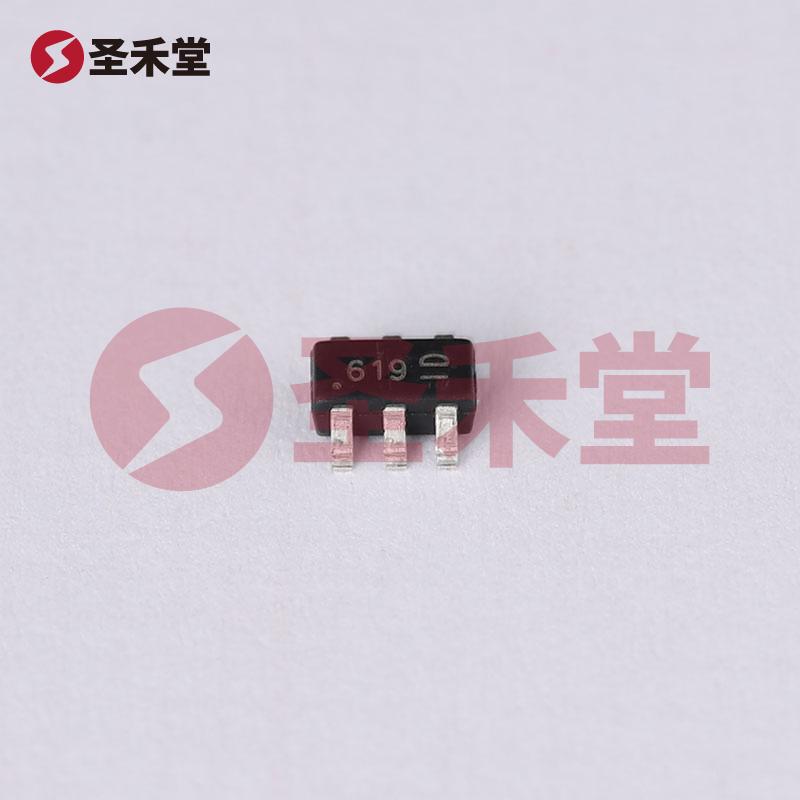

商品图片3
注:图像仅供参考,请参阅产品规格

ZXT10N50DE6TA

商品编码: BM0000178811
品牌 :
DIODES(美台)
封装 :
SOT26
包装 :
编带
重量 :
0.04g
描述 :
三极管(BJT) 1.1W 50V 3A NPN SOT-26
库存 :
3002(起订量1,增量1)
批次 :
2年内
数量 :
X
1.85
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥1.85
--
100+
¥1.48
--
750+
¥1.32
--
1500+
¥1.24
--
3000+
¥1.19
--
18000+
产品参数
产品手册
产品概述

ZXT10N50DE6TA参数

晶体管类型NPN电流 - 集电极 (Ic)(最大值)3A
电压 - 集射极击穿(最大值)50V不同 Ib、Ic 时 Vce 饱和压降(最大值)300mV @ 100mA,3A
电流 - 集电极截止(最大值)100nA不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值)100 @ 2A,2V
功率 - 最大值1.1W频率 - 跃迁165MHz
工作温度-55°C ~ 150°C(TJ)安装类型表面贴装型
封装/外壳SOT-23-6供应商器件封装SOT-23-6

ZXT10N50DE6TA手册

empty-page
无数据

ZXT10N50DE6TA概述

ZXT10N50DE6TA 产品概述

概述

ZXT10N50DE6TA 是一款高性能 NPN 晶体管,采用 SOT-26 表面贴装型封装,专为高电流和高电压应用设计。它的最大集电极电流 (Ic) 可达 3A,能够承受高达 50V 的集射极击穿电压 (Vce) 的要求。这款晶体管具有良好的频率特性,跃迁频率为 165MHz,非常适合用于开关和放大电路中。该产品由知名电子元器件制造商 DIODES 提供,具有广泛的应用场景和可靠的性能。

主要参数

  • 晶体管类型: NPN
  • 最大集电极电流 (Ic): 3A
  • 最大集射极击穿电压 (Vce): 50V
  • 饱和压降 (Vce(sat)): 300mV @ 100mA,3A
  • 最大集电极截止电流 (Ic(off)): 100nA
  • DC 电流增益 (hFE): 100 @ 2A,2V
  • 最大功率: 1.1W
  • 跃迁频率 (ft): 165MHz
  • 工作温度范围: -55°C ~ 150°C (TJ)
  • 封装类型: SOT-26

设计特点

ZXT10N50DE6TA 的设计使其在多种应用中都能表现出色。其高电流和电压能力使其适用于电源管理、电机控制、开关电路等多个领域。最大功率为 1.1W,确保在高功率应用中能够稳定运行。同时,较低的 Vce 饱和压降 (300mV @ 3A) 有助于提高电路的整体效率,减少热量产生。

性能优势

该晶体管的高频率特性是其重要优势之一,165MHz 的跃迁频率使其适合应用于高频开关和放大电路。DC 电流增益 (hFE) 的最小值为 100,不仅提升了放大能力,还确保了在负载变化时的较高输出稳定性。此外,其极低的集电极截止电流 (100nA) 为设计师提供了额外的设计灵活性,尤其是在低功耗的应用场景中非常有价值。

应用场景

ZXT10N50DE6TA 可以广泛应用于以下几种场景:

  1. 开关电源: 利用其高集电极电流能力和高效率特性,适用于各种开关电源设计。
  2. 电机驱动: 在直流电机驱动电路中,可以用作功率开关,有效控制电机的启停和速度调节。
  3. 放大器电路: 由于其良好的增益特性,该晶体管可用于音频放大器及射频放大器。
  4. 信号调理: 在信号调理和转换电路中,ZXT10N50DE6TA 也常被用作信号放大或开关控制元件。

安装及使用建议

ZXT10N50DE6TA 采用 SOT-26 封装,适合表面贴装技术,简化了 PCB 设计过程。设计师在处理此类元器件时,应确保焊接环境的适宜,以避免因过热而导致的损坏。考虑到其较宽的工作温度范围,使其在各种恶劣环境下也能保持稳定工作。同时,适当的散热设计也是确保该晶体管高效工作的关键。

结论

ZXT10N50DE6TA 是一款高性能的 NPN 晶体管,凭借其优良的电气特性、广泛的应用灵活性以及出色的工作温度范围,适合于各种现代电子产品的设计需求。无论是在家电、工业控制还是通信设备中,该晶体管都能提供可靠的性能和出色的效率,是设计工程师的理想选择。对于需要高功率和高效率的应用,ZXT10N50DE6TA 无疑是一个非常有竞争力的选项。
