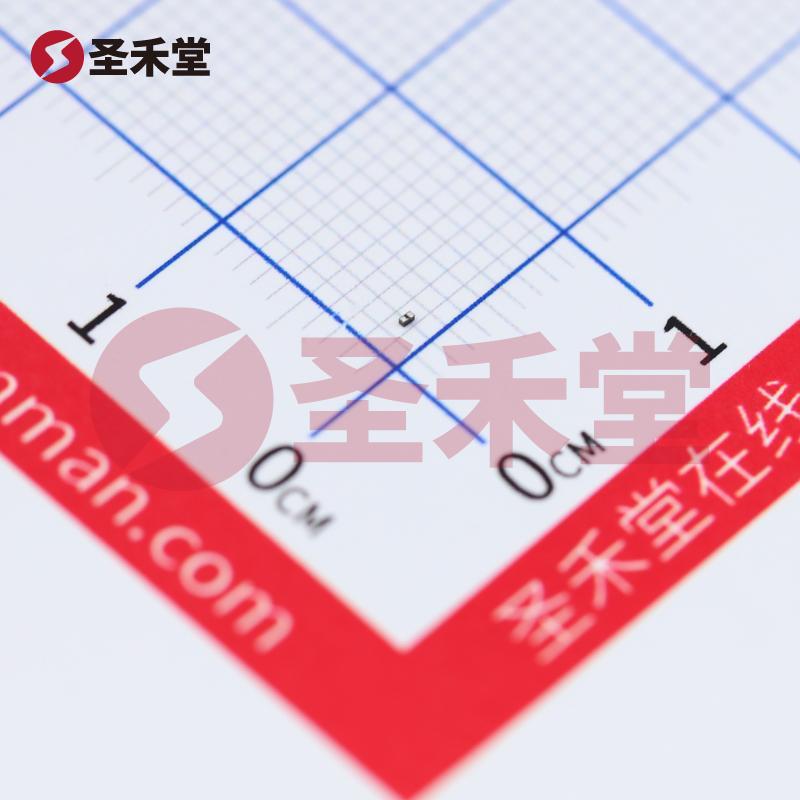

D5V0P1B2LP3-7 产品概述

产品名称: D5V0P1B2LP3-7
品牌: DIODES（美台）
类型: 齐纳二极管
封装: X3-DFN0603-2
应用场景: 通用电子设备的过压保护

一、基本参数

D5V0P1B2LP3-7 是一款高性能的瞬态电压抑制（TVS）二极管，采用0201（0603公制）的表面贴装型封装。在电子设备中，重要的是设备能够在过电压情况下，迅速响应并保护突破电压的敏感组件，这款二极管正好满足了这一需求。

1. 电压参数:

   • 反向断态电压（VR）: 该二极管的典型反向断态电压为5.5V，最大可达到6V。这一电压水平在各种电子应用中能够有效地提供稳定的保护，防止电流过载导致的设备损坏。
   • 击穿电压: 最小击穿电压为6V。这意味着当施加在二极管上的电压超过这一临界值时，二极管会迅速导通，从而保持电压在安全范围内。
   • 箝位电压（VCL）: 在不同的峰值脉冲电流（Ipp）下，二极管能够在最大13V的箝位电压下工作，这是针对预期的瞬态脉冲而设计的，确保设备在突发情况下仍能正常运行。

2. 电流处理能力:

   • 峰值脉冲电流: D5V0P1B2LP3-7在10/1000µs脉冲宽度下，能够承受高达4A的峰值脉冲电流（在8/20µs情况下也是如此）。这个参数对于IEC标准的瞬态过电压保护非常重要，能够有效阻止短时间内的电流峰值对电子部件造成的损害。

3. 电容与频率特性:

   • 该产品在不同频率下的电容为8pF（在1MHz时测量），这一特性使得D5V0P1B2LP3-7在高频应用中也能实现高效的过压保护，并减少信号失真，确保信号质量。

4. 温度范围:

   • D5V0P1B2LP3-7的工作温度范围极广，介于-65°C至150°C之间，确保其在各种极端环境下均能稳定工作。这一特性非常适合于航空航天、汽车电子及工业设备等高要求环境。

5. 无电源线路保护:

   • 该器件不包含内置的电源线路保护，这意味着需要外部电源滤波器或其他保护机制来保护电源输入。

二、应用场景

D5V0P1B2LP3-7广泛应用于多种电子设备中，包括但不限于：

1. 通信设备: 保护通讯线路免受静电放电（ESD）和瞬态电压的影响。
2. 消费电子产品: 各种智能设备如手机、平板等，确保在过电压情况下不损坏。
3. 工业仪器: 在各种传感器和控制系统中提供必要的电压保护，延长设备的使用寿命。
4. 汽车电子: 确保车辆电子部件免受诸如雷击、接触不良等引发的电压波动的损害。

三、结论

D5V0P1B2LP3-7以其优异的电压保护特性和广泛的工作温度使其成为电子和电气应用非常理想的选择。无论是在消费电子、工业设备还是特殊环境应用中，其尖端的表面贴装设计和高频性能都使得该元器件在众多应用场景中具备广泛的适用性和优势。在保护电路设计中，选择D5V0P1B2LP3-7，可以有效增强设备的可靠性和耐用性。
