LM2596GR-5.0

产品概述：LM2596GR-5.0

一、产品简介

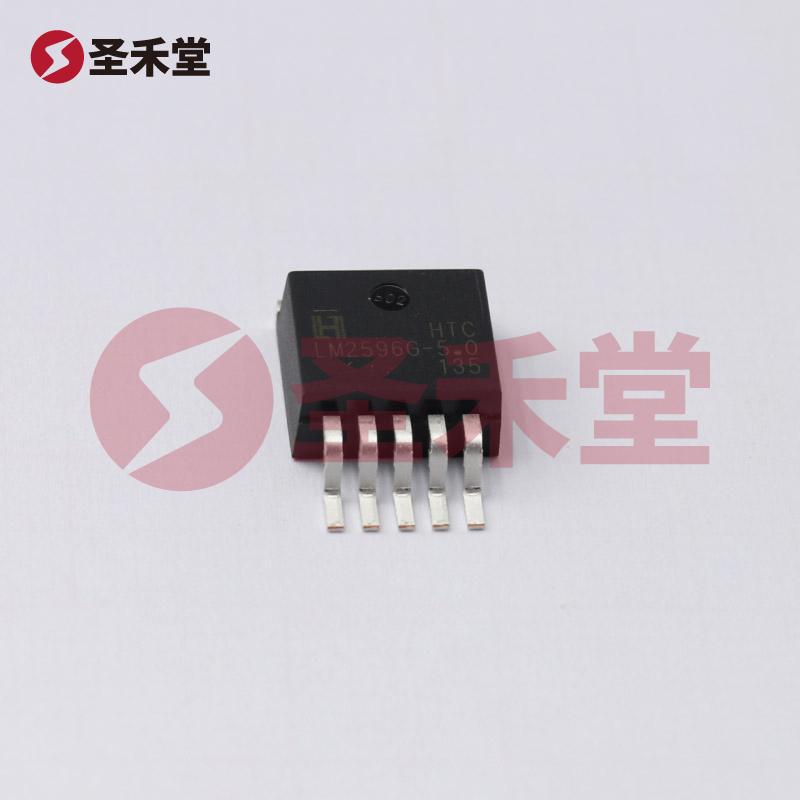

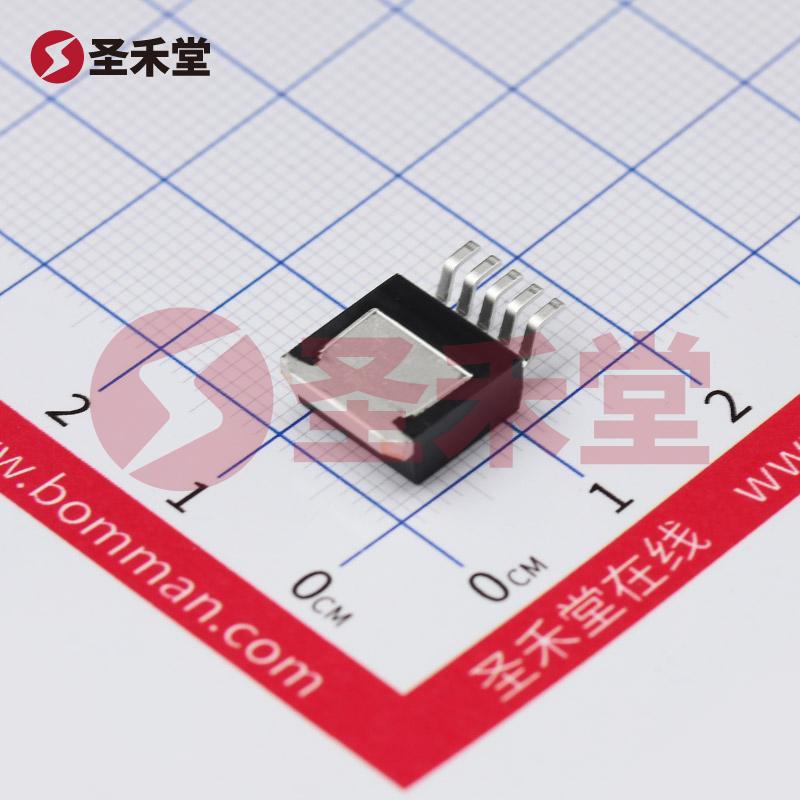

LM2596GR-5.0是一款高效能的降压型DC-DC电源管理芯片，专为支持5V输出而设计，广泛应用于多种电子设备中。凭借其最大3A的输出电流能力，LM2596GR-5.0接受4.5V到40V的输入电压范围，能够满足从小型便携设备到工业电源系统的不同需求。该芯片采用TO-263-5封装，具备优良的热性能和电气特性，适合用于高密度应用环境。

二、主要特点

1. 宽输入电压范围：支持4.5V至40V的输入电压，适合多种电源环境，能够满足不同的电源适配器或电池供电。

2. 固定输出电压：LM2596GR-5.0提供5.0V的固定输出电压，简化了设计过程，并为许多应用提供了稳定的电源。

3. 高效率：该芯片采用了先进的PWM控制技术，使其在负载条件下具备高达90%以上的效率，减少了能耗并降低了热量产生。

4. 输出电流能力：最大输出电流为3A，能够驱动大量高功耗负载，极大地扩展了其应用范围。

5. 内置保护功能：LM2596GR-5.0内置过流保护、过热保护等多重保护功能，提高了系统的安全性和可靠性。

6. 简单的外围电路：设计简单，所需的外围电路组件数量较少，降低了整体设计成本和PCB面积。

三、应用领域

LM2596GR-5.0广泛应用于以下领域：

1. 消费类电子：如智能手机充电器、平板电脑以及其他移动设备的电源管理。

2. 工业设备：用于工业自动化设备、控制系统分配稳定电源。

3. 汽车电源：电动车及汽车上的各种电源转换场景，为ECU和车载设备提供可靠的电源。

4. LED驱动器：为高功率LED灯提供恒流驱动，确保LED光源的亮度稳定性和使用寿命。

5. 嵌入式系统：广泛应用于小型单板计算机、传感器设备等嵌入式应用中，确保其正常工作的稳定电源。

四、技术参数

• 输入电压范围：4.5V - 40V
• 输出电压：5.0V（固定）
• 输出电流：最大3A
• 工作温度范围：-40℃到125℃
• 封装类型：TO-263-5
• 效率：高达90%
• 开关频率：典型工作频率为150kHz

五、设计注意事项

在使用LM2596GR-5.0进行电路设计时，需要注意以下几个方面：

1. 降低电路干扰：在输出端和输入端放置适当的滤波电容，以降低噪声对电源稳定性的影响。

2. PCB布局：合理设计PCB布局，确保电源路径尽可能短，以减少寄生电感和电阻带来的损耗。

3. 散热管理：虽然LM2596GR-5.0内部具备过热保护，但在实现大功率输出时，仍需考虑采用散热片等散热措施，确保芯片在安全温度范围内工作。

六、总结

LM2596GR-5.0是一款出色的降压型DC-DC电源管理芯片，以其宽输入范围、高效率和强大的输出能力在电子设计中占据了重要位置。无论是在消费电子、工业控制还是汽车电子等领域，LM2596GR-5.0都有广泛的应用前景，是设计师在追求高效能、高稳定性的电源解决方案时的理想选择。
