GS1B-LTP

GS1B-LTP 产品概述

1. 产品简介

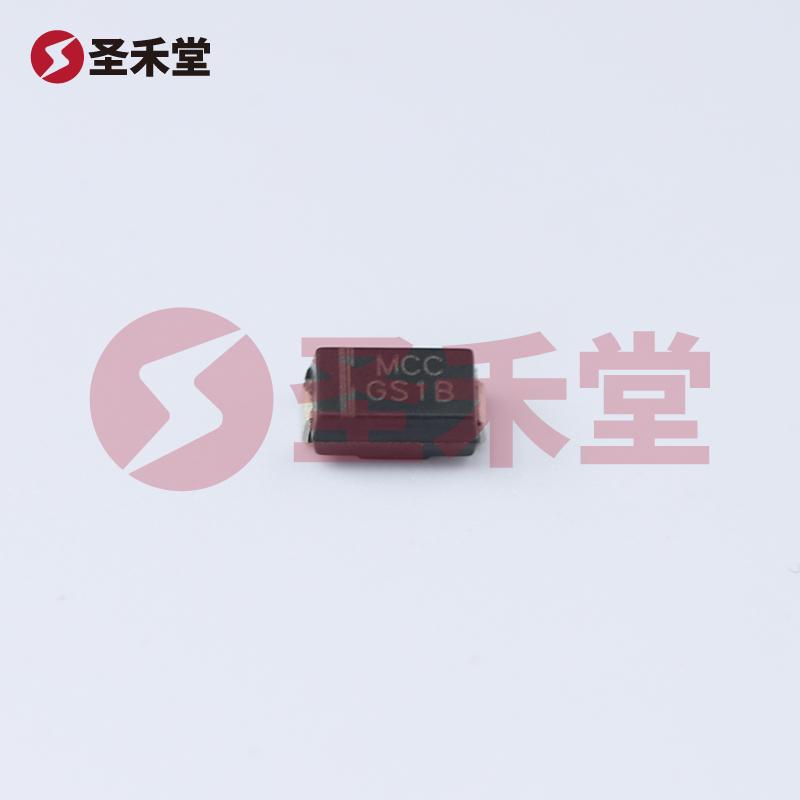

GS1B-LTP 是一款由美微科（MCC）制造的标准型二极管，专为各类电子设备中的整流和保护电路设计。此款二极管具备优秀的电气特性和可靠性能，广泛应用于电源转换、信号整流及过压保护等领域。GS1B-LTP 采用表面贴装型封装（DO-214AC），便于现代电子电路的自动化贴装，能够有效降低PCB的空间占用。

2. 关键参数

• 反向直流电压 (Vr): 最大反向电压为 100V，意味着 GS1B-LTP 可以在高电压环境中稳定工作，适合用于需要处理高电压信号的应用。
• 平均整流电流 (Io): 该二极管能够持续承载 1A 的电流，适用于大多数中小功率整流电路。
• 正向电压 (Vf): 在 1A 的负载下，二极管的正向压降仅为 1V，这为整流电路和泵送电流提供了较低的功率损耗。
• 反向泄漏电流: 二极管的反向泄漏电流在 100V 时仅为 10µA，这一特性有效地降低了在高电压下的不必要功耗和热量积累。
• 恢复时间: 其恢复时间超过 500ns，使其在高频率应用中依然表现出色，适合于交流整流和开关电源等场景。

3. 应用领域

GS1B-LTP 二极管适用于以下领域：

• 电源转换器: 在开关电源、AC/DC 转换器和 DC/DC 转换器中作为整流元件，能够保证电源的稳定性和有效性。
• 信号整流: 在音频、视频和数据信号处理电路中，GS1B-LTP 可用于整流应用，以保护下游电路不受峰值电压影响。
• 过压保护: 可作为电源和敏感元件的保护装置，防止突发电压对设备造成损坏。

4. 封装与安装

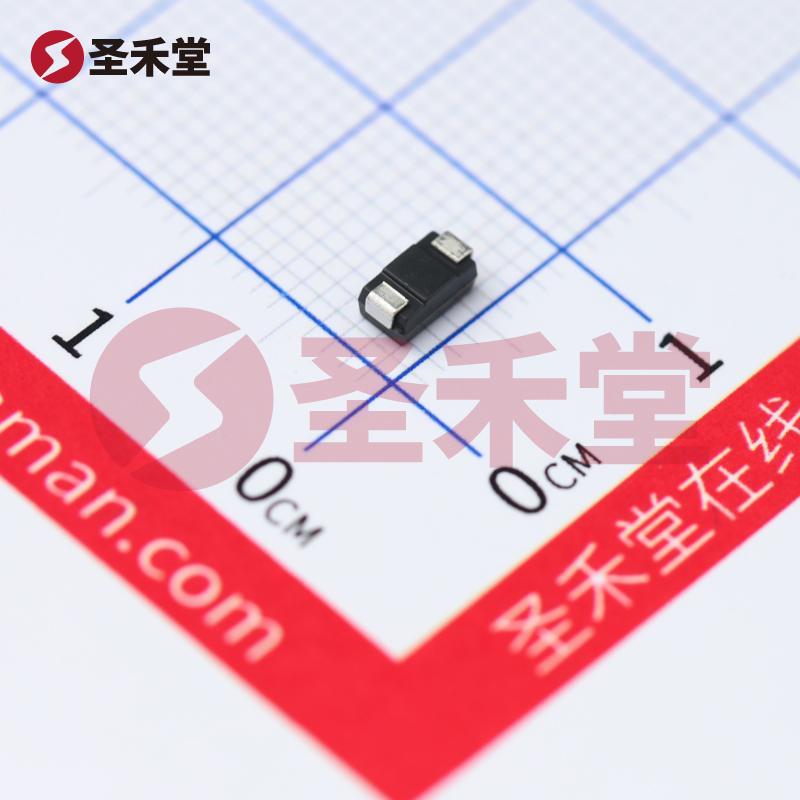

GS1B-LTP 使用 DO-214AC（SMA）封装，这种封装类型在表面贴装技术（SMT）中得到了广泛应用。表面贴装封装的优势在于其体积小、重量轻，能够满足现代电子产品对小型化和轻量化的需求。此外，这种封装形式能够提高自动化生产的效率，从而降低生产成本。

5. 性能优势

• 高效性: 低的正向压降和反向泄漏电流使得 GS1B-LTP 在整流和电源管理中具有较高的工作效率，能够有效减少功率损耗。
• 稳定性: 该二极管在工作期间表现出色的电压承受能力和整流性能，确保在各种工作条件下都能够稳定运行。
• 易于集成: 表面贴装型设计使其能轻松集成到各种 PCB 布局中，适合大规模生产和快速原型设计。

6. 结论

GS1B-LTP 二极管是一款兼具高性能和可靠性的电子元器件，适用于多个应用领域，能够满足现代电源管理和整流电路的需求。其优越的电气特性和优化的封装设计，使其成为市场上电源处理应用中不可或缺的关键元件之一。

在选择合适的二极管时，应考虑电路的工作电压、电流 requirements 及温度环境，GS1B-LTP 将为您的设计提供持久的性能和可靠的保障。无论是在新产品开发还是在现有产品优化中，GS1B-LTP 都可作为一个理想的解决方案，为您的产品增值。
