EL3063

EL3063 产品概述

引言

EL3063 是由台湾亿光（EVERLIGHT）公司生产的一款高性能可控硅输出光耦合器，专为各种自动化和控制应用设计。这款产品通过结合光耦的电隔离特性和可控硅的开关控制能力，成为电力电子、电机控制和家电等领域的理想选择。本文将详细介绍 EL3063 的主要特性、应用场景以及其优势。

产品特性

1. 输出类型与通道数 EL3063 采用 Triac（双向可控硅）作为输出类型，具备单通道设计。这使得它在 AC 信号的传输和控制方面表现出色，能够有效地调节负载，如电机、灯光和加热器。

2. 电气参数

• 隔离电压与耐压能力：该光耦的电压隔离能力高达 5000Vrms，确保信号输入和负载输出之间的高度隔离，有效防止电气干扰和过载情况。
• 断态电压：EL3063 的最大断态电压可达到 600V，使其能够处理高电压应用而不受损坏。
• 静态 dV/dt 和动态响应能力：其静态 dV/dt（最小值）为 1kV/µs，确保在快速电压变化条件下依然可靠工作。

3. 触发及工作电流

• LED触发电流：EL3063的最大 LED 触发电流（Ift）为 5mA，这是驱动 LED 的高效电流值，使得光耦能够以较低功耗驱动。
• 通态电流：该器件的最大通态电流（It (RMS)）为 100mA，不仅适用于小功率应用，还可以兼顾适当的负载。

4. 工作温度范围 EL3063 具有宽广的工作温度范围，从 -55°C 到 100°C，适应各种工作环境，尤其是在严苛的工业条件下。

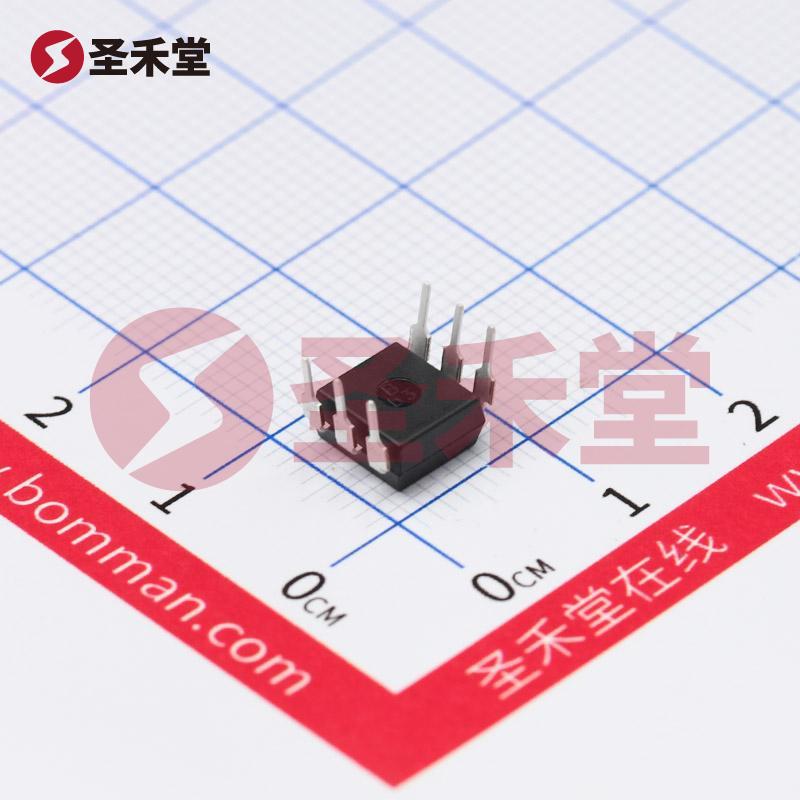

5. 封装与安装 此款光耦采用 6-DIP（0.300"，7.62mm）封装，便于通孔安装，适合焊接及散热需求，适合用于多种电路设计中。

6. 认证标准 EL3063 获得了 CSA、DEMKO、FIMKO、NEMKO、SEMKO 和 UL 等多个认证，确保其质量和安全性，符合国际市场的需求。

应用场景

EL3063 广泛应用于各种领域，特别是：

• 家电领域：可用于控制电热设备、照明系统和空调等，提供安全的隔离和有效的控制。
• 自动化控制：在生产线的设备和机器人控制中，确保信号和高电压部分的安全隔离。
• 工业设备：在电机驱动和负载控制中，EL3063 提供可靠的开关控制，同时具备高电流承载能力。

优势

EL3063 不仅具备出色的电气性能和安全性，其设计的灵活性也使其可以在多种设计中应用。与其他传统的光耦合器相比，采用 Triac 输出的配置可以简化电路设计，减少外部元件需求，节省物料成本和整体体积。

此外，EL3063 的高度隔离性和宽工作温度范围使其在严苛环境下依然能稳定工作，为用户提供更大的设计自由度和更高的可靠性。

总结

总的来说，EL3063 是一款具有优良性能的可控硅输出光耦，凭借其高隔离电压、优良的功率控制能力以及宽泛的适用范围，在现代电子设备和自动化系统中展现出了巨大的应用潜力。无论是在家电、工业设备还是自动化控制领域，EL3063 都是一款不可或缺的解决方案。
