STW28N60M2

STW28N60M2 产品概述

STW28N60M2 是一款由意法半导体（STMicroelectronics）制造的高性能 N 通道金属氧化物半导体场效应管（MOSFET），其设计能够在高电压和高电流应用场景中表现出卓越的性能。该器件的主要参数包括漏源电压（Vdss）为600V，连续漏极电流（Id）为24A，以及最大功率耗散能力为170W。这些特性使 STW28N60M2 特别适合用于电源转换、逆变器及各种工业应用。

主要技术参数

• 漏源电压（Vdss）: 600V
• 连续漏极电流（Id）: 24A（在 Tc = 25°C 时）
• 最大 Rds On: 150 毫欧 @ 12A，10V，确保在导通状态下能够保持较低的损耗。
• 栅极源电压（Vgs）: 最佳工作范围为±25V，最大驱动电压能够有效驱动MOSFET。
• 阈值电压（Vgs(th)）: 4V @ 250µA，提供了可靠的开关特性。
• 输入电容（Ciss）: 1370pF @ 100V，较低的输入电容有助于提高开关频率和减少驱动功耗。

应用场景

STW28N60M2 在各种高性能电源管理应用中都可以发挥重要作用，包括但不限于：

1. 开关电源: STW28N60M2 的高效开关特性允许在开关电源设计中实现更高的功率密度和效率。
2. DC-DC 转换器: 鉴于其能够支持一定的输入电压范围，这款MOSFET可用于各种 DC-DC 转换器设计。
3. 逆变器: 在光伏逆变器和电动汽车逆变器等应用中，能够提供高效的输出和较好的热管理。
4. 电动机驱动: 因其耐高温和高电流能力，可以在电动机驱动电路中可靠地工作。

性能优势

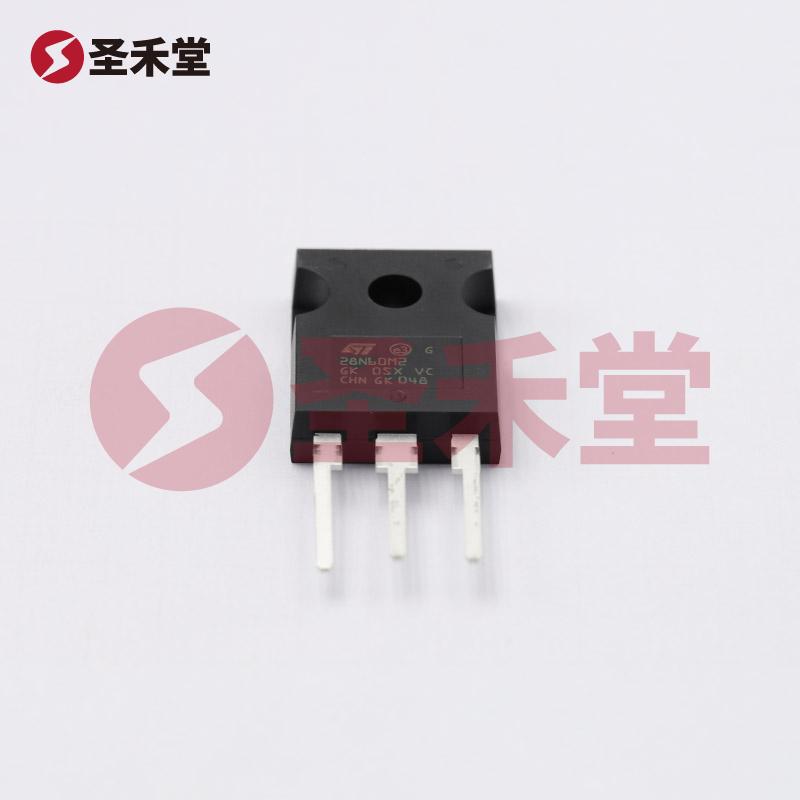

STW28N60M2 的设计充分考虑了高温和高压环境下的工作特性。工作温度范围从-55°C 到 150°C，使其在恶劣环境下仍能稳定工作。此外，该器件采用了 TO-247 封装形式，提供了良好的导热性能并简化了散热设计。

在实际应用中，STW28N60M2 的栅极电荷 (Qg) 为37nC @ 10V，表明其在开关时具备较低的栅驱动损耗。较低的导通电阻和高电压操作能力使其能够在高功率应用中有效减少热耗散，提高整体系统效率。

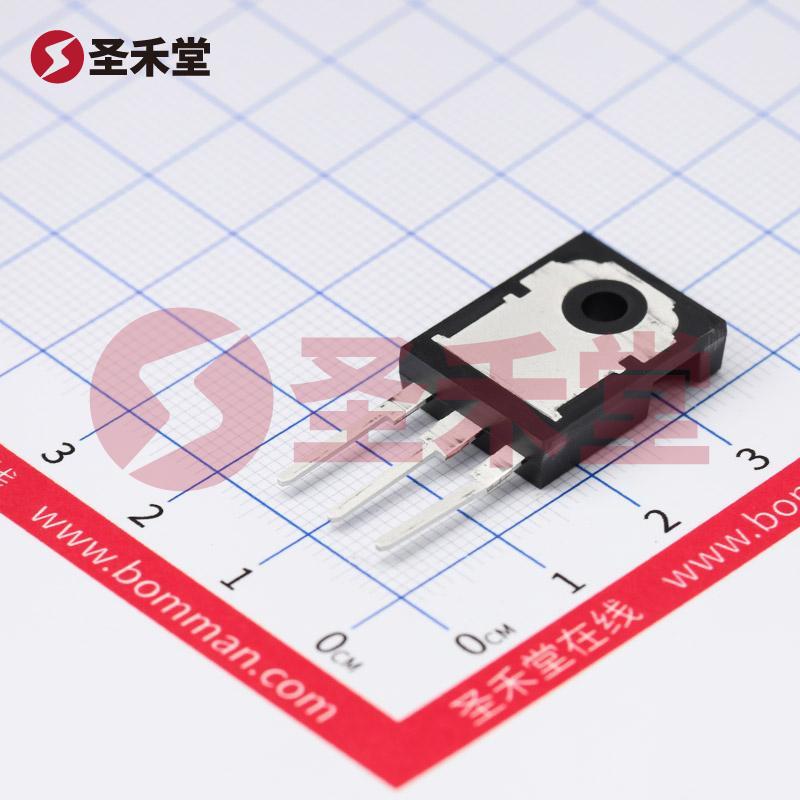

封装与安装

STW28N60M2 采用 TO-247 封装和通孔安装类型，具有良好的散热性能与可靠性。该封装设计不仅适合于表面贴装，还非常适合于高功率、长时间工作的项目，确保设备在高温或高负载下不会出现过热问题。

总结

综上所述，STW28N60M2 作为一款性能卓越的 N 通道 MOSFET，凭借其高电压、高电流和高功率处理能力，适合用于多种高效电源管理解决方案。通过优化的参数设计与优质的封装形式，该器件在现代电子产品设计中提供了出色的性能，能够满足日益增长的市场需求。无论在电源转换，工业驱动还是电动汽车应用中，STW28N60M2 都是一个值得选择的可靠组件。
