TYN1225RG

TYN1225RG 产品概述

产品简介

TYN1225RG 是由意法半导体（STMicroelectronics）生产的一款高性能标准恢复型晶闸管（SCR），其主要应用于电力电子控制、高压开关、整流电源和各种电流调节场合。这款产品具有卓越的电气性能和可靠的工作特性，能够在广泛的工业环境中稳定运行。

主要参数

• 断态电压（VDRM）: 1.2kV，适用于高压环境。
• 最大栅极触发电压（Vgt）: 1.5V，意味着在相对较低的电压下即可实现开通，便于设计实现。
• 最大栅极触发电流（Igt）: 40mA，具有较高的触发灵敏度。
• 最大通态电压（Vtm）: 1.6V，确保低导通损耗。
• 最大平均通态电流（It (AV)）: 16A，适合用于大功率应用。
• 最大有效通态电流（It (RMS)）: 25A，能够承受高变化负载。
• 最大保持电流（Ih）: 50mA，能够稳定保持状态。
• 断态电流（最大值）: 5µA，显示出优秀的漏电性能。
• 非重复浪涌电流（Itsm）: 250A（50Hz）和260A（60Hz），表明其在瞬态过载条件下的强大能力。

工作条件

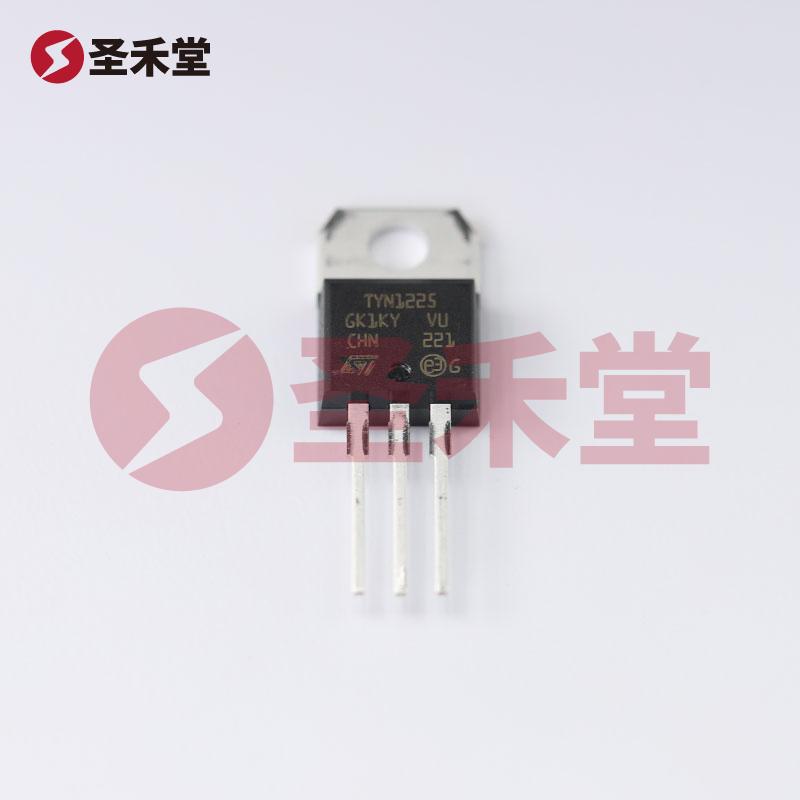

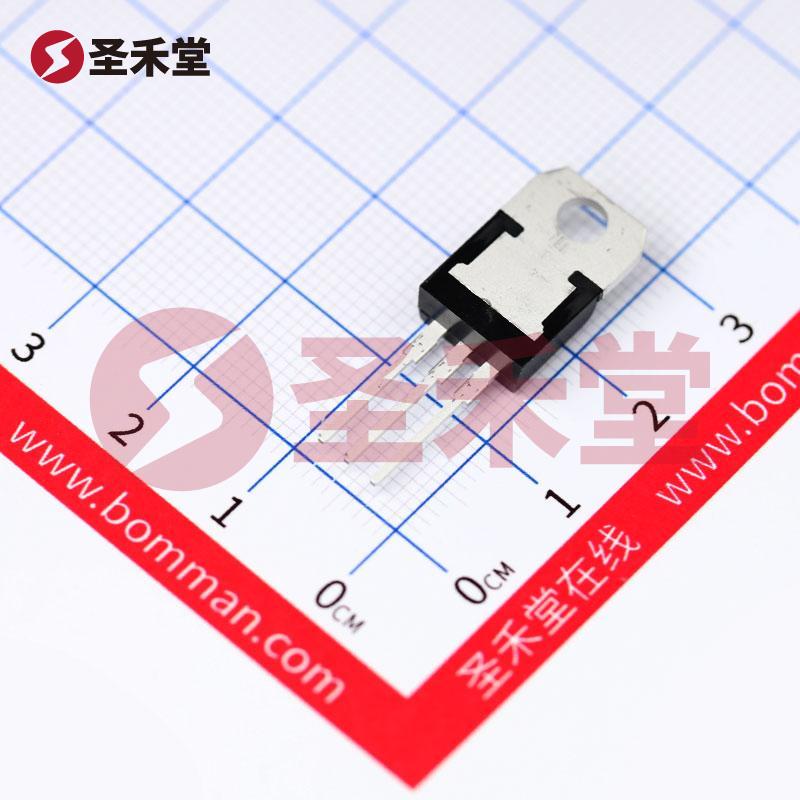

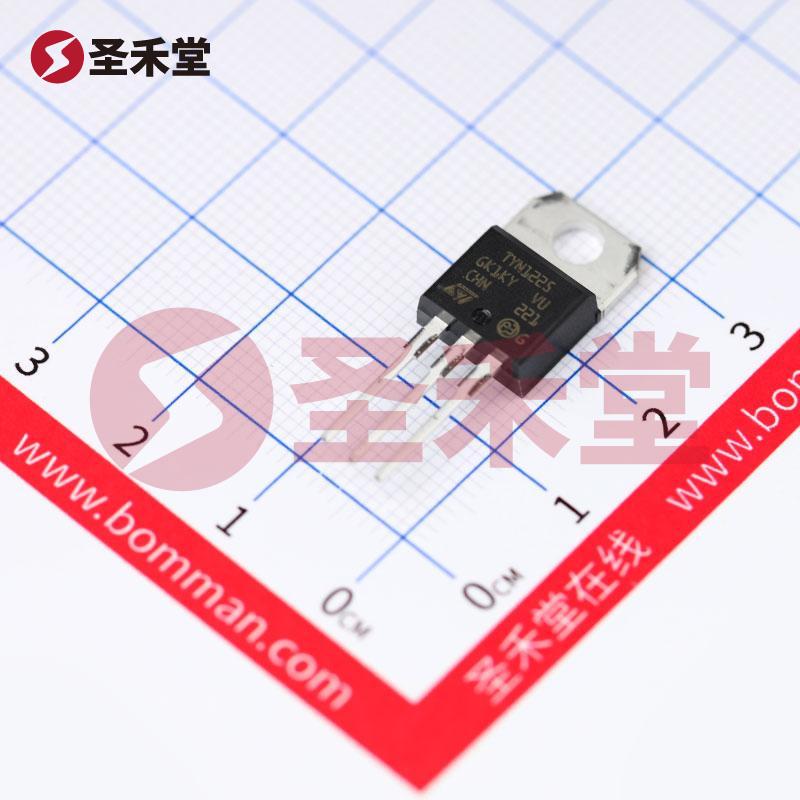

TYN1225RG 的工作温度范围为 -40°C 到 125°C，适用于极端环境条件，确保其在高温或低温情况下的可靠性和稳定性。此外，该产品采用 TO-220-3 封装/外壳，便于散热及安装，特别适合需要良好散热性能的应用场景。

应用领域

TYN1225RG广泛应用于以下几个领域：

1. 电源整流: 由于其高电压和高电流能力，该SCR常用于高功率整流电路中。
2. 电动机控制: 用于控制电动机的启动和运行，尤其是在需要调速和启停控制的场合。
3. 焊接设备: 在电弧焊接和点焊应用中，其可控特性可以有效控制焊接过程中的电流。
4. 电力调节: 在光源调光、可调恒压源、电力因数补偿等领域展示出其价值。
5. 开关电源: 适用于转换器电路中的开关控制及保护，防止过载。

品牌与质量保证

作为意法半导体的产品，TYN1225RG承载了该品牌在半导体领域深厚的技术积累和悦尔用的高标准，确保其在质量、性能和可靠性方面达到业界领先水平。意法半导体的资源丰富，提供全面的技术支持和应用指导，使客户能够更好地将此产品集成到终端应用中。

结论

TYN1225RG是一款兼具强大性能和灵活性的可控硅，凭借其高电压与电流承受能力，广泛适用于各类工业及电力电子应用。无论是在低功耗启动，还是高功耗控制的应用场合，TYN1225RG均能提供稳定可靠的表现。对于寻求高性价比和高可靠性解决方案的工程师和设计师来说，这是一款不容错过的电子元件选择。
