VS-70TPS16PBF
VS-70TPS16PBF参数
| 电压 - 断态 | 1.6kV | 电压 - 栅极触发 (Vgt)（最大值） | 1.5V |
| 电流 - 栅极触发 (Igt)（最大值） | 100mA | 电压 - 通态 (Vtm)（最大值） | 1.4V |
| 电流 - 通态 (It (AV))（最大值） | 70A | 电流 - 通态 (It (RMS))（最大值） | 75A |
| 电流 - 保持 (Ih)（最大值） | 200mA | 电流 - 断态（最大值） | 1mA |
| 电流 - 非重复浪涌 50、60Hz (Itsm) | 1400A @ 50Hz | SCR 类型 | 标准恢复型 |
| 工作温度 | -40°C ~ 125°C | 安装类型 | 通孔 |
| 封装/外壳 | TO-274AA | 供应商器件封装 | SUPER-247™（TO-274AA） |
VS-70TPS16PBF手册
VS-70TPS16PBF概述
产品概述：VS-70TPS16PBF
概述：
VS-70TPS16PBF是一款由全球知名电子元器件制造商VISHAY（威世）生产的标准恢复型可控硅（SCR），其在电力电子应用中具有广泛的适用性。该器件的关键特性包括高电压和电流承载能力，适合要求严格的工业应用，如电机控制、电源管理和电能转换等。
电气特性：
断态电压 (VDRM)：
该器件的最大断态电压为1.6kV，能够在高电压环境中稳定工作，使其在高压电气设备中成为理想选择。栅极触发电压 (Vgt) 和电流 (Igt)：
VS-70TPS16PBF的栅极触发电压最大为1.5V，栅极触发电流最大为100mA。这意味着它可以通过低电压和小电流信号有效地控制其导通，增强了设计的灵活性和简便性。通态电压 (Vtm)：
该SCR的最大通态电压为1.4V，这在导通状态下提供了低功耗的优势，适用于各种需要高效率和低热损耗的应用。通态电流 (It)：
该器件的最大直流通态电流 (It (AV)) 为70A，最大有效值电流 (It (RMS)) 为75A，能够承载大电流负载，适合重载和瞬态条件下的应用。保持电流 (Ih)：
保持电流最大值为200mA，这使其能够在一定的工作条件下保持导通状态，减少对外部控制信号的依赖。非重复浪涌电流 (Itsm)：
该器件支持的最大非重复浪涌电流为1400A（在50Hz条件下），具有极高的抗瞬态电流能力，适合在突发负载条件下使用。断态电流 (ID)：
最大断态电流为1mA，这标志着极低的泄漏电流，确保在待机状态下的能效和安全性。
工作环境：
该SCR适用的温度范围为-40°C至125°C，适合在极端气候条件下运行。因此，对于各种工作环境下的设备，它都能保证可靠性和效率。
封装与安装：

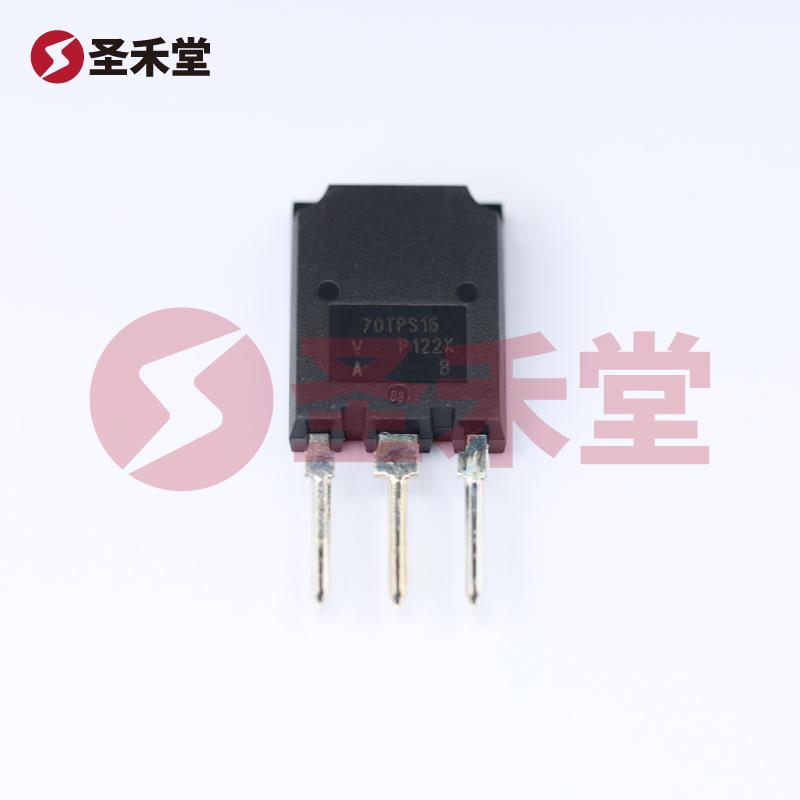

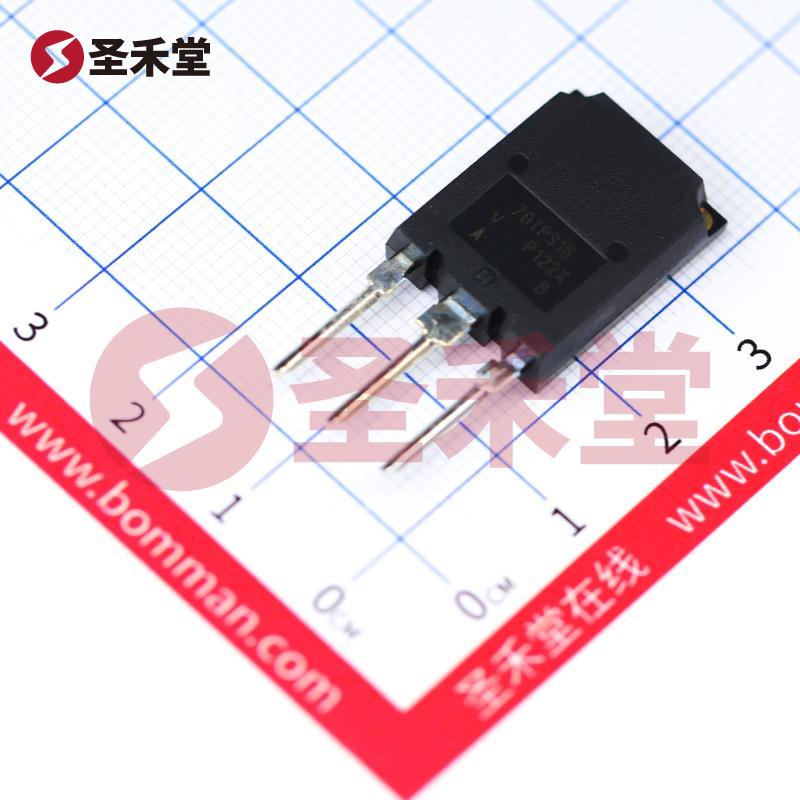

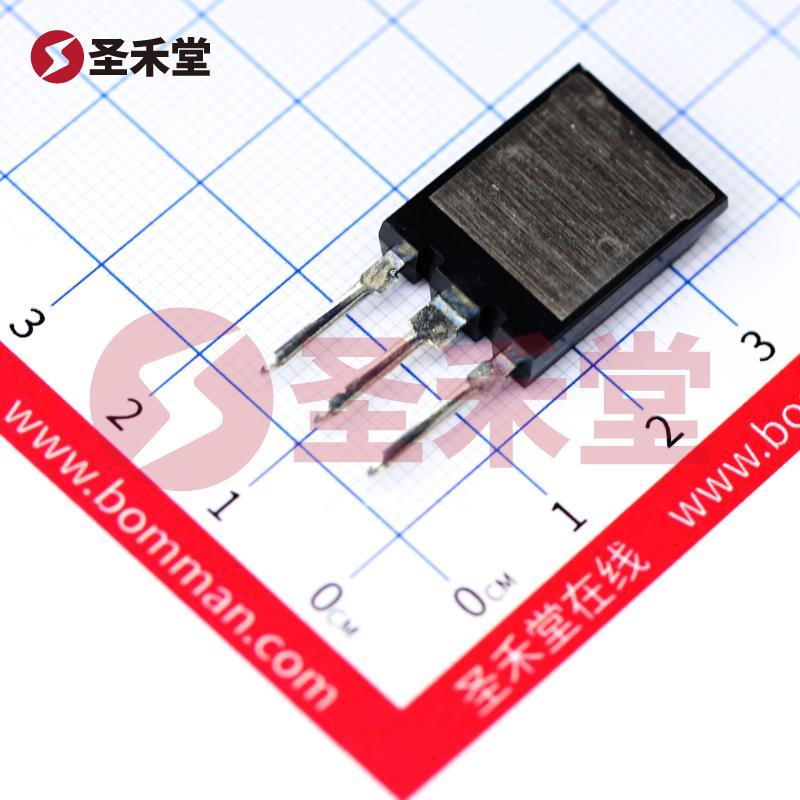

VS-70TPS16PBF采用SUPER-247™（TO-274AA）封装，采用通过孔安装（通孔），可以轻松集成到各种电路板设计中，节省空间与减少布局要求。这种设计还保证了良好的热管理能力，有助于器件在高负载条件下保持稳定的性能表现。
应用领域：
由于其高电压和电流能力，VS-70TPS16PBF广泛应用于：
- 工业电机控制系统
- 直流和交流电源转换器
- 功率调节和开关设备
- 照明控制系统
- 电气传输系统中的保护和控制
总结：
VS-70TPS16PBF是一个高效、可靠的选择，适用于多种电气和工业应用。其强大的电气特性、耐高温和高压能力，使其在现今快速发展的电力电子设备中占据一定的优势。VISHAY凭借其卓越的制造工艺和坚实的行业信誉，为用户提供了一个值得信赖的产品，从而满足现代电子应用的严苛需求。
