IRFP140PBF

IRFP140PBF 产品概述

1. 概述

IRFP140PBF 是来自VISHAY（威世）的高性能N通道MOSFET，适用于各种高电压和高电流的应用领域。该器件的主要规格为额定漏源电压（Vdss）为100V，最大连续漏极电流（Id）为31A，功率耗散能力高达180W，广泛应用于开关电源、直流电机驱动、负载开关以及其他需要高效率和高功率的电子电路。

2. 主要规格

• FET类型：N通道
• 技术：MOSFET（金属氧化物半导体场效应管）
• 漏源电压（Vdss）：100V
• 最大连续漏极电流（Id）：31A（在限制温度下）
• 导通电阻（Rds(on)）：在10V的栅极驱动下，19A时最大值为77毫欧，显示了出色的导通特性。
• 栅极源电压（Vgs）最大值：±20V
• 栅极阈值电压（Vgs(th)）最大值：4V（在250µA下），适合广泛的驱动电压范围。
• 输入电容（Ciss）：最大值1700pF（在25V下），保证了高频应用中的快速响应。
• 栅极电荷（Qg）最大值：72nC（在10V下），为开关操作提供了良好的效率。
• 功率耗散（Pd）：180W（在特定温度条件下）
• 工作温度范围：-55°C 至 175°C，提供了极高的温度稳定性，适合严苛环境下的应用。

3. 封装与安装

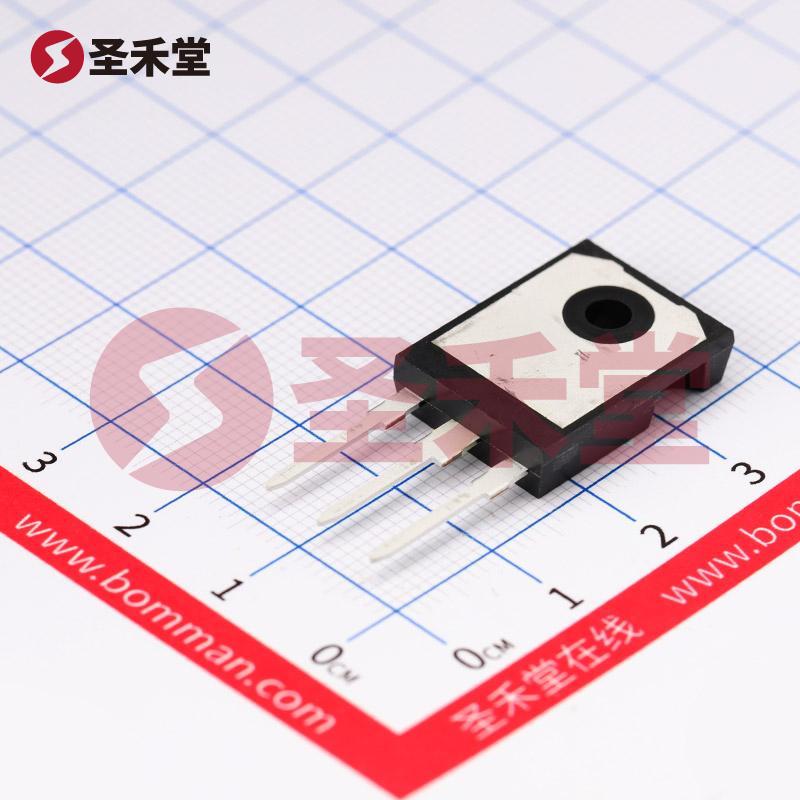

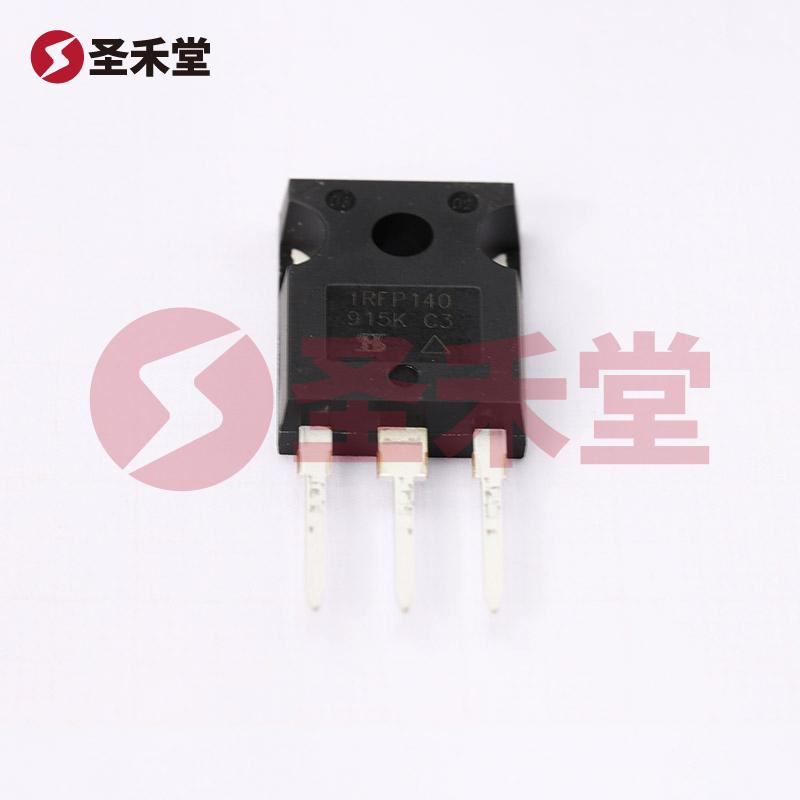

IRFP140PBF采用TO-247-3封装，这种通孔封装形式使得它能够在高功率应用中得到有效散热，且布局灵活性较好。TO-247-3封装适合各种电路板设计，可以轻松的焊接与安装。

4. 应用场景

由于其卓越的性能指标，IRFP140PBF特别适合以下应用：

• 开关电源：在许多电源转换器中作为开关装置，能够高效率地控制电源的输出。
• 直流电机控制：在电动机驱动中，MOSFET卡能够实现良好的开关特性，使控制更加精确高效。
• 电池管理系统：在电池组的连接和切换中，MOSFET的高效率与耐压特性确保了系统的安全性和可靠性。
• 伺服驱动器：在需求快速响应的伺服控制系统中使用，能够提供必要的功率和电流支持。
• 音频功率放大器：MOSFET的线性特性和可调性非常适合音频放大器中的应用。

5. 性能优势

IRFP140PBF不仅具备高电压和高电流的处理能力，同时，其极低的导通电阻和栅极电荷为开关频率的提升提供了可能。该MOSFET在高温环境下的优异表现使其在工业、汽车及航空等领域具有广泛的应用潜力。

6. 总结

综上所述，IRFP140PBF是一款技术先进、高性能的N通道MOSFET，提供了高电压（100V）、高电流（31A）和高功率（180W）的解决方案，为现代电子设备和电源系统提供了卓越的性能支持。无论是在高频开关电源、直流电机驱动还是其他高功率应用中，IRFP140PBF都能极大地提升系统的效率和稳定性，是电子工程师值得信赖的选择。
