BTA16-800BRG

BTA16-800BRG 产品概述

一、基本概述

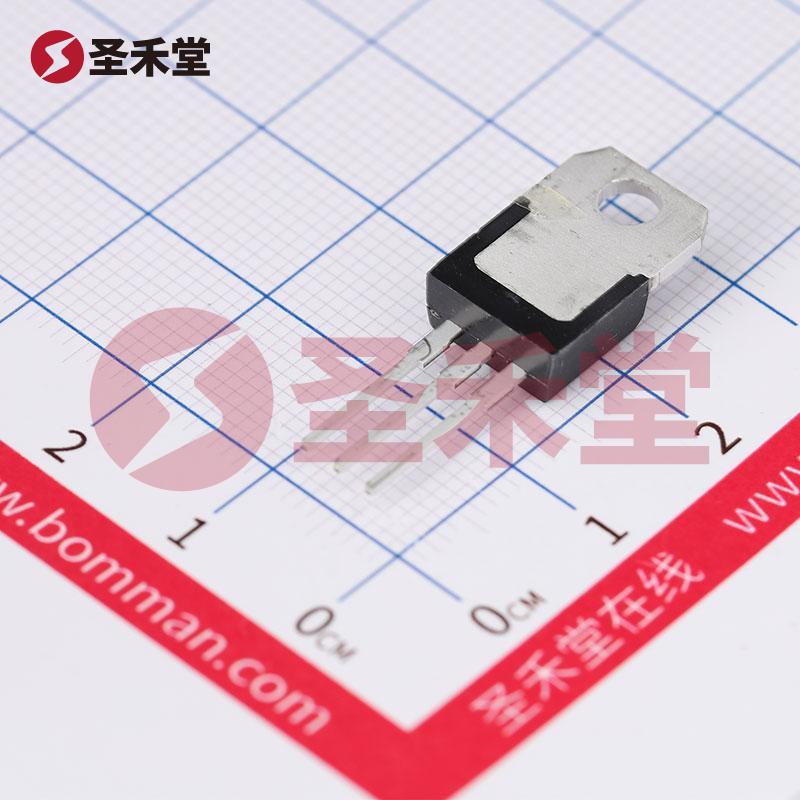

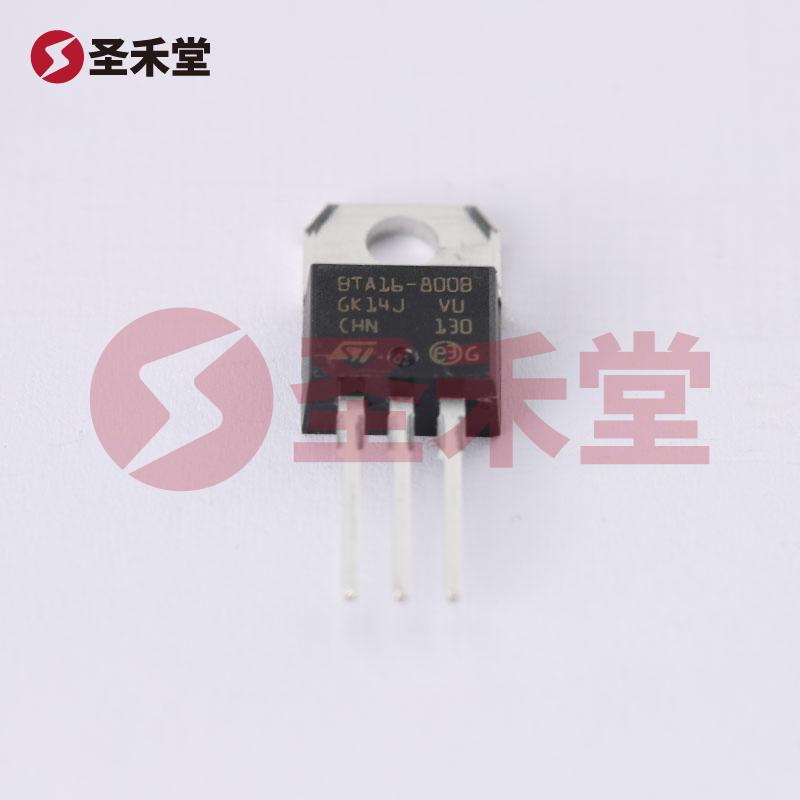

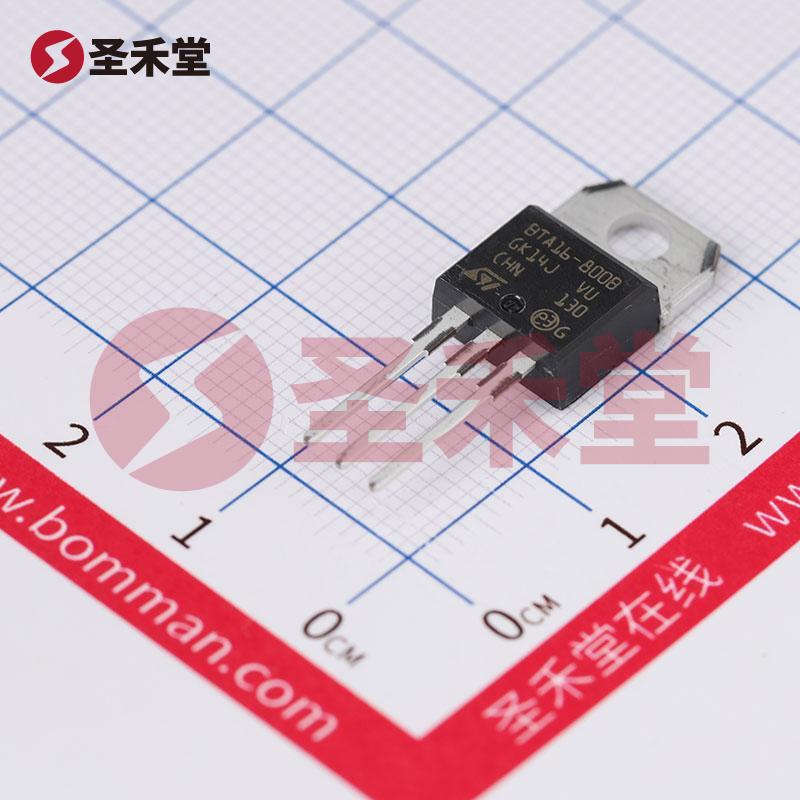

BTA16-800BRG 是意法半导体（STMicroelectronics）推出的一款高性能双向晶闸管（Triac），广泛应用于各种电力控制系统，包括电机控制、加热器控制和灯光调节。该器件的设计旨在满足家庭和工业环境中对于高电压和高电流的要求，其标准型号能够提供稳定的性能和可靠的工作条件，确保设备长期稳定运行。

二、主要参数

• 类型：标准双向可控硅（Triac）
• 最高断态电压：800V，能够承受较高的电压，适用于多种高电压应用。
• 最大通态电流 (It (RMS))：16A，适合多种中等负载电流的控制。
• 栅极触发电压 (Vgt)：最大 1.3V 的低触发电压，有利于提高驱动电路的兼容性。
• 非重复浪涌电流 (Itsm)：可承受 160A（50Hz）和 168A（60Hz）的浪涌电流，确保在高瞬态电流负载下的安全性。
• 栅极触发电流 (Igt)：最大 50mA，能够有效控制设备启动。
• 保持电流 (Ih)：最大 50mA，能够在较小的保持电流条件下提供良好的关断性能。
• 工作温度范围：-40°C ~ 125°C，适应各种严苛工作环境。
• 安装类型：通孔，有助于在各种电路板上的简便安装和更换。
• 封装类型：TO-220AB，具有良好的散热性能，适合高功率应用。

三、应用领域

BTA16-800BRG 被广泛应用于以下几个领域：

1. 电机控制：在电动机的起动和调速控制电路中，能够实现快速的启停和调速，提升系统的整体效率。
2. 加热器控制：在加热系统中，如电热丝加热器，可以有效控制加热效果，提供所需的热量。
3. 灯光调节：在 dimmer（调光器）中，能够调节灯光亮度，提供舒适的照明环境。
4. 家用电器：在微波炉、洗衣机等设备中，用于控制电源的开关与调节。

四、产品优势

• 高可靠性：BTA16-800BRG 采用高质量的材料和先进的制造工艺，确保产品在严苛条件下的稳定性和可靠性。
• 优秀的热管理：TO-220封装设计有助于散热，提高系统的长久性和有效性。
• 便于安装与维护：通孔安装方式使得元件易于更换，方便维护。
• 广泛兼容性：低的触发电压和电流使该 Triac 兼容多种控制电路，适应性强。

五、总结

BTA16-800BRG 是在高电压和高电流控制领域中极具性价比的双向晶闸管器件，具有广泛的应用前景。凭借其优越的电气性能和可靠的工作条件，BTA16-800BRG 已成为电力控制领域的首选元件之一。无论是在家庭设备还是工业应用中，它都能够提供优质的性能支持，助力多样化的电子产品达成高效的控制和调节效果。
