SB560-E3/54

产品概述：SB560-E3/54

SB560-E3/54 是由 VISHAY（威世） 出品的一款高性能肖特基二极管，具有优异的电流处理能力和电压性能，广泛应用于电力电子、开关电源、整流电路和各种电子设备中。以下将详细介绍其基本参数、应用场景及设计优势。

1. 基本参数

• 二极管类型：肖特基二极管

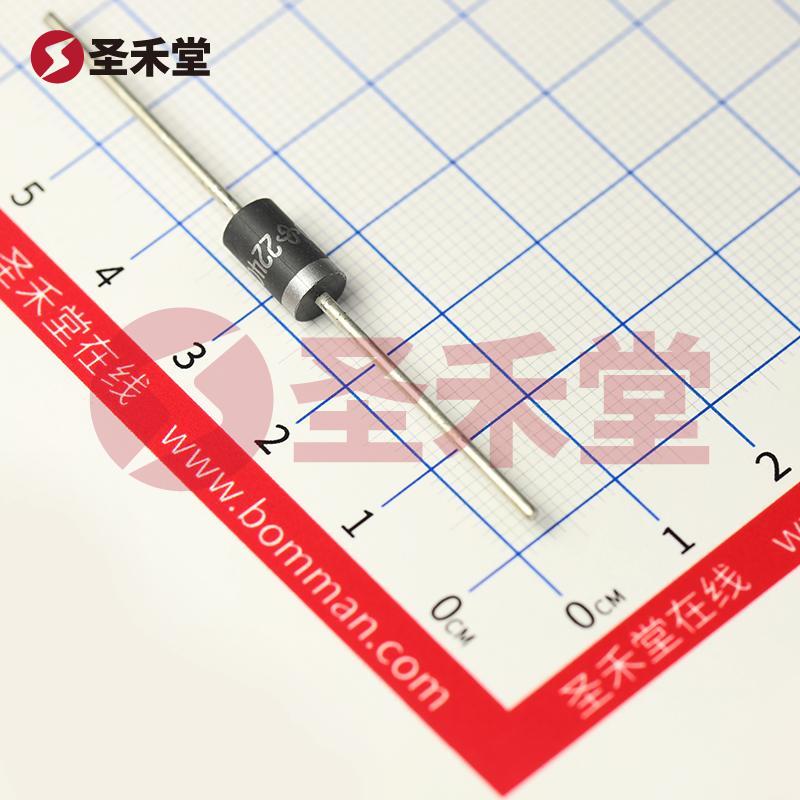

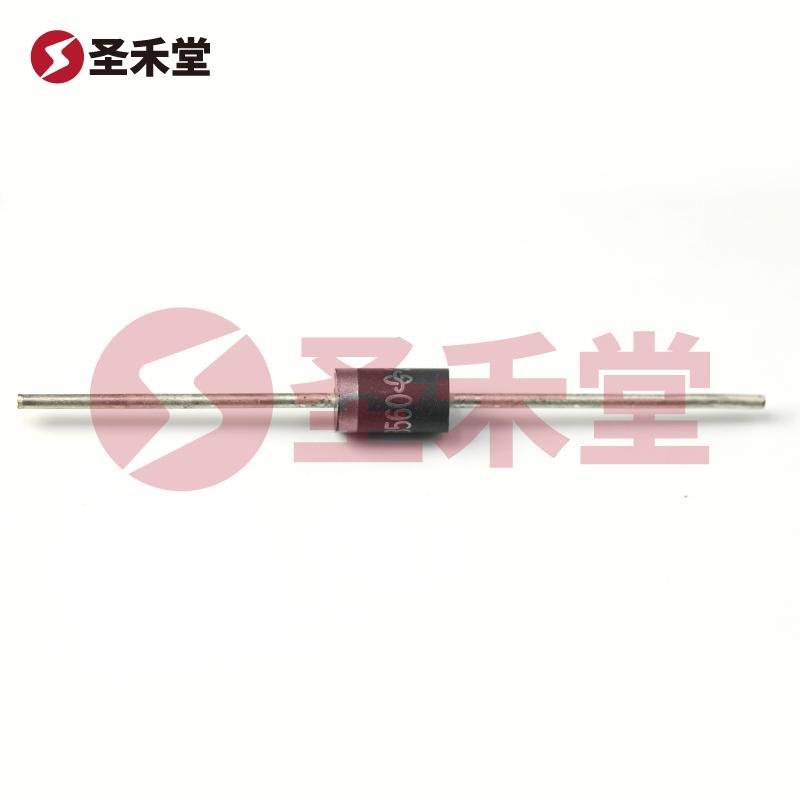

• 封装类型：DO-201AD（轴向）
• 安装类型：通孔
• 平均整流电流 (Io)：5A
• 反向电压 (Vr, 最大值)：60V
• 正向电压 (Vf)：650mV @ 5A
• 反向泄漏电流：500µA @ 60V
• 速度特性：快速恢复 ≤ 500ns，> 200mA
• 结温范围：-65°C ~ 150°C

2. 产品特性

（1）高电流能力
SB560-E3/54 支持高达 5A 的平均整流电流，使其非常适合于高负载整流应用。其设计确保在高电流水平下仍能保持良好的正向电压特性，满足各种电源转换需求。

（2）低正向电压
正向电压降仅为 650mV @ 5A，这一特性在整流和开关电源设计中提供了高效率，减少了功耗并提升了系统的热管理能力。

（3）高反向电压能力
具有最高可承受 60V 的反向电压，使得该二极管适用于多种电源电压等级的电路中，增加了设计的灵活性。

（4）快速恢复特性
SB560-E3/54 的快速恢复特性（恢复时间 ≤ 500ns）使其在频繁开关操作中仍能稳定可靠地工作，适用于高频开关变换器和其他快速开关应用。

（5）宽结温范围
其工作温度范围广，即使在极端的环境条件下（-65°C ~ 150°C），SB560-E3/54 仍能保持良好的工作性能，非常适合军事、航空航天和工业应用。

3. 应用场景

SB560-E3/54 二极管因其优异的性能被广泛应用于以下领域：

• 开关电源：适用于AC-DC和DC-DC转换器，能够提供高效的电流整流和电压调节功能。
• 电动机控制：为各种电动机控制系统提供必要的整流和保护功能。
• 逆变器：在太阳能逆变器、风能转换器等可再生能源系统中使用，以提升能量转换效率。
• 汽车电子：汽车电子设备中，尤其是在发电机整流器和电池管理系统中也是该二极管的重要应用场景。
• 消费电子：在各种小型电子设备中如手机、平板电脑的电源管理系统中扮演着至关重要的角色。

4. 设计优势

选择 SB560-E3/54 不仅可以在设计中获得卓越的电气性能，还能因其轴向的封装形式和通孔设计，简化生产工艺，提高组装效率。同时，其可靠性高、耐用性强和经济性好，在满足高性能要求的同时，也能为设计者减少整体成本。

结论

总之，SB560-E3/54 是一款功能强大且极具竞争力的肖特基二极管，结合其低正向电压、高效率和宽温度范围，使其成为高性能电源和整流应用的理想选择。对于追求高效率及低功耗的电子设计师而言，SB560-E3/54 绝对是一个值得优选的产品。
