TL431ASF

TL431ASF 产品概述

一、概述

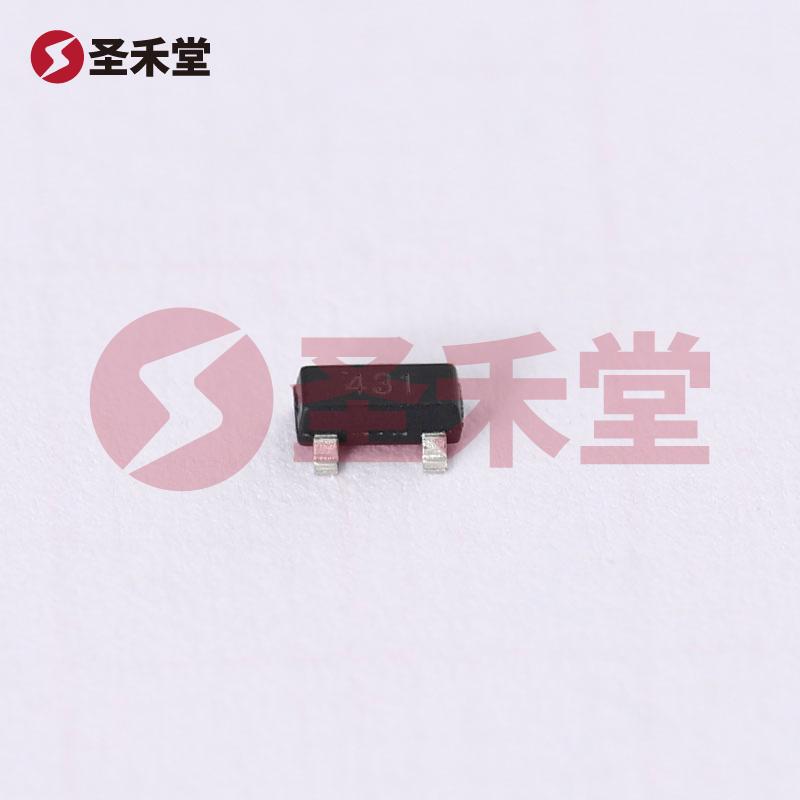

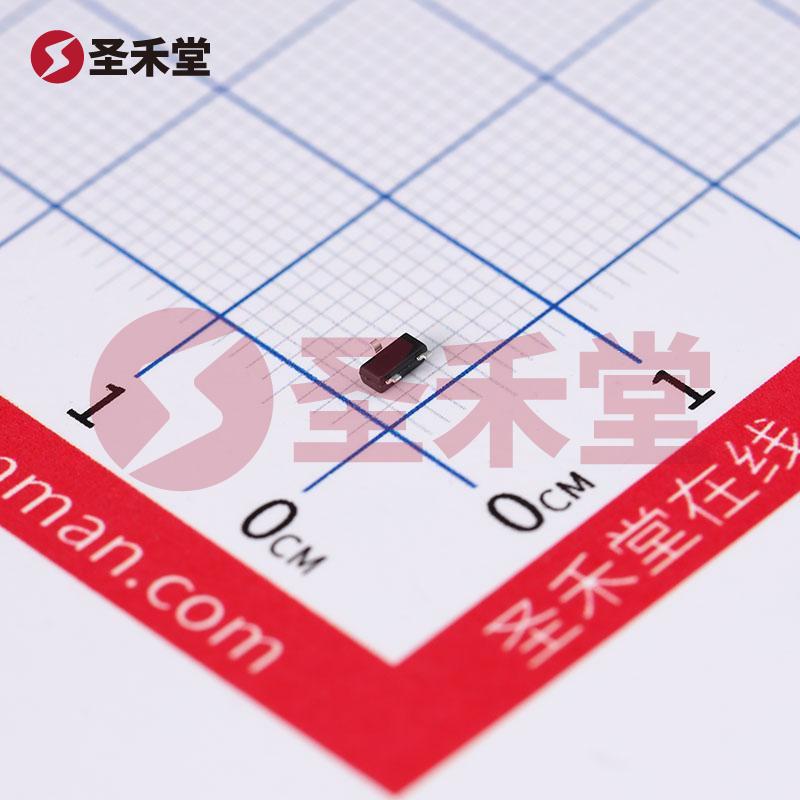

TL431ASF 是一种高性能、可调的电压基准芯片，广泛应用于电源管理和信号处理领域。它的工作电流范围从 500 µA 到 150 mA，输出电压范围可调，适应的输出电压从 2.495V 至 40V，支持多种应用场景，尤其适合需求高效能和精度的系统设计。该芯片采用 SOT-23 封装，体积小巧，有助于节省 PCB 空间，适合便携式设备以及高密度设计。

二、主要特性

1. 可调输出电压：TL431 支持通过外部电阻网络调整输出电压，使其能够灵活地适应不同应用的需求，输出电压在 2.495V 到 40V 之间可调，能够满足多种电压基准的要求。

2. 工作电流范围：该芯片的工作电流范围宽广，从 500 µA 到 150 mA，使其在多种负载条件下均能稳定工作。这一特性使得 TL431 特别适合用于开关电源和线性稳压器等需要相对高电流支持的场合。

3. 低温漂和高稳定性：TL431 具有低温度漂移特性，确保在不同温度环境下输出电压的稳定性。从而保证了电源系统在多种工作条件下的可靠性。

4. 高的准确性：其源电压精度高达 ±1%，在设计高精确度电压参考的应用中表现优越。

5. 小型封装：SOT-23 封装使得 TL431 适用于空间受限的设计，减少了对电路板空间的占用，提高了电路的设计灵活性。

三、应用领域

TL431ASF 被广泛应用于下列领域：

• 开关电源（SMPS）：在开关电源中，该芯片常用作反馈电路中的电压基准，通过调节控制回路确保输出电压的稳定性。

• 线性稳压器（LDO）：作为线性稳压器的参考电压源，为输出电压提供可靠的基准基准，保证输出电流的稳定。

• 电池管理系统（BMS）：在电池充电及管理系统中，用于检测和调整电池电压，以确保电池在安全电压范围内工作，提高电池的使用寿命和安全性。

• 电压监控：适合用于微控制器和数字信号处理器中的电压监控模块，确保电路在规定的电压范围内运行。

四、设计考量

在使用 TL431 的设计过程中，需要考虑以下几个方面：

1. 外部电阻选择：输出电压的可调性依赖于外部电阻的配置，需要根据设计需求选择合适的电阻值以控制输出电压。

2. 温度特性：虽然 TL431 具有较低的温度漂移，仍需考虑环境温度对电压输出的影响，特别是在高温或低温环境下。

3. 供电电压：确保供电电压高于所需的输出电压，以保证芯片正常工作，并考虑其负载能力。

4. PCB布局：小型封装导致的布局紧凑，需避免过多的信号干扰和串扰，在布线时要考虑地回路设计，以减少噪声对输出电压的影响。

五、总结

TL431ASF 是一种功能强大、灵活性高的可调电压基准芯片，凭借其高精度、宽工作电流范围和小型化设计，使其成为众多电源管理方案中的理想选择。随着移动设备和智能电子产品需求的增加，TL431 在各种应用中展现了出色的性能和适应性。对于设计工程师而言，TL431ASF 提供了强大的支持，使得高效、稳定的电源设计变得更加轻松。
