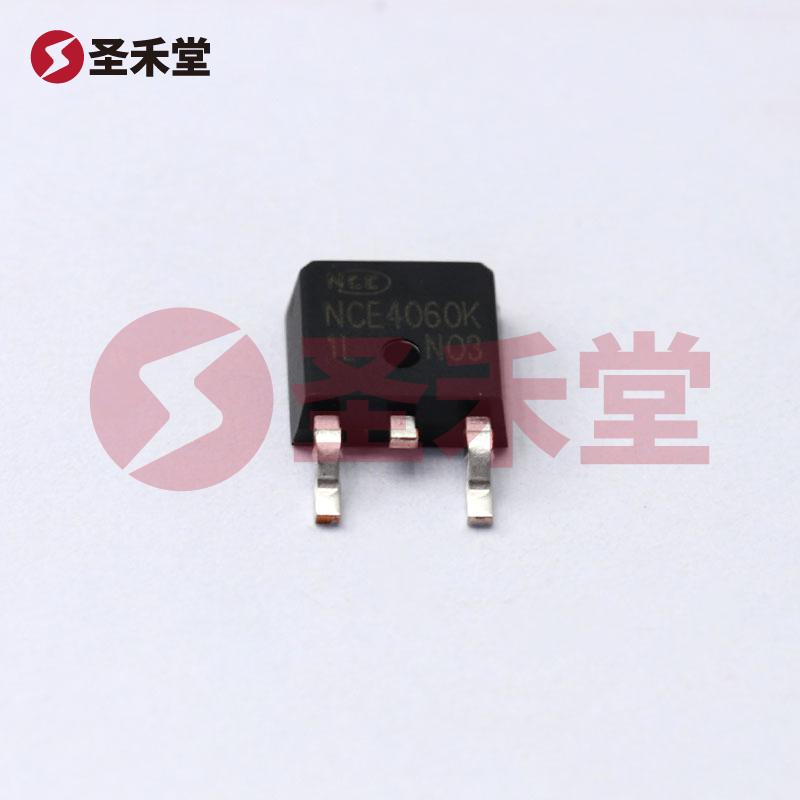

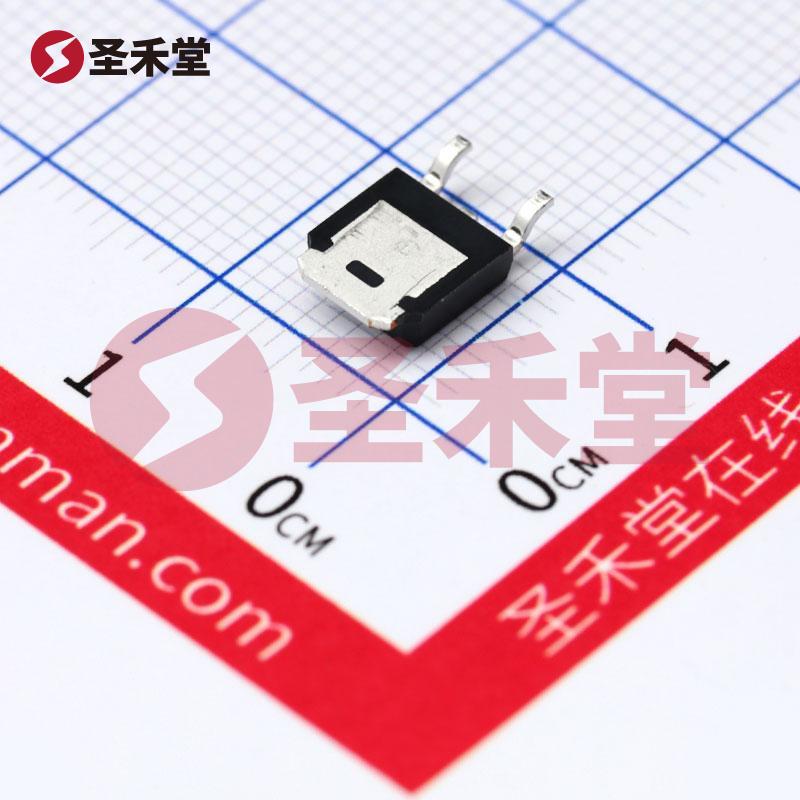

NCE4060K 产品概述

产品简介

NCE4060K 是一款高性能的 N 沟道场效应管 (MOSFET)，其额定功率可达 65W，最高工作电压为 40V，最大漏极电流可达到 60A。该器件采用 TO-252-2（DPAK）封装，是一种常见的表面贴装封装，适合于自动化生产。NCE4060K 由新洁能（NCE）公司制造，具备优秀的开关性能和低导通损耗，广泛应用于电源转换、DC-DC 转换器和电机驱动等高频开关应用中。

技术规格

• 类型：N 沟道 MOSFET
• 封装形式：TO-252-2（DPAK）
• 最大漏极电压 (VDS)：40V
• 最大漏极电流 (ID)：60A
• 功率耗散 (PD)：65W
• 栅极阈值电压 (VGS(th))：一般在 2V 到 4V
• 导通电阻 (RDS(on))：在 VGS = 10V 时，通常小于 10毫欧
• 开关速度：快速，适合高频应用

应用领域

NCE4060K 广泛应用于各类电源管理和电机控制系统，具体包括但不限于：

1. DC-DC 转换器：由于其低导通电阻和高效能，NCE4060K 非常适合作为开关元件，为开关电源提供高功率密度和优异的能效。

2. 电机驱动：在直流电机或步进电机驱动电路中，NCE4060K 可以有效控制电流，保证电机在高负载条件下平稳运行，减少热量产生，延长电机的使用寿命。

3. LED 驱动器：该 MOSFET 也可以用于 LED 驱动应用，帮助实现高效能的亮度调节和电源管理。

4. 逆变器：在逆变器电路中，NCE4060K 能够提供高效的电能转化，适用于可再生能源系统，如太阳能逆变器。

5. 电池管理系统：在电池充电和放电的过程中，NCE4060K 可作为开关元件，帮助在不同工作状态之间实现快速切换，提升系统的响应速度。

性能优势

1. 高功率处理能力：NCE4060K 具备高达 65W 的功率处理能力，能够承受高负载电流，适合各种高功率应用。

2. 低导通电阻：极低的 RDS(on) 值可显著降低导通损耗，提升电源效率，降低发热，提高系统的可靠性。

3. 高开关频率：该型号具有快速的开关特性，适合高频率操作，能够提高电源的整体效率。

4. 良好的热管理：TO-252-2 封装优异的散热性能，有助于 MOSFET 在高功率操作下保持稳定，延长组件寿命。

5. 兼容性和集成性：由于其标准化的封装形式，NCE4060K 可以轻松集成到现有的电路设计中，降低了设计对材料和空间的要求。

结论

结合上述特点，NCE4060K 是一款集高性能与高效能于一体的 N 沟道 MOSFET，尤其适合需要快速开关和高电流传输的应用。其广泛的应用范围，使其成为现代电子设计中的关键组件之一，不仅能提高系统性能，还能降低能量损耗，是当今电源解决方案的理想选择。通过选用 NCE4060K，设计师可以在保证产品性能的同时，也为环保和节能贡献力量。
