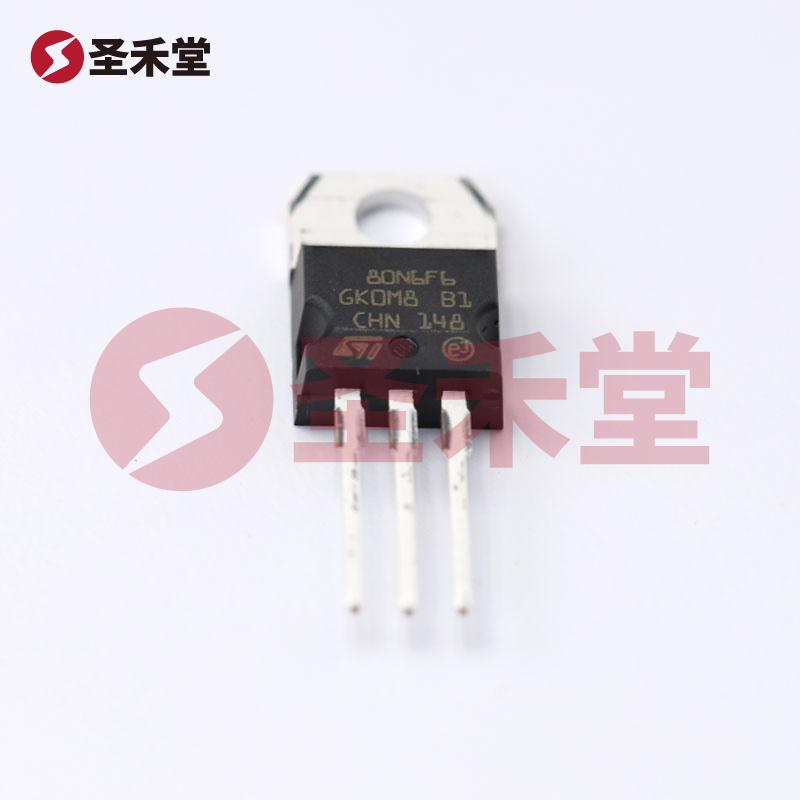

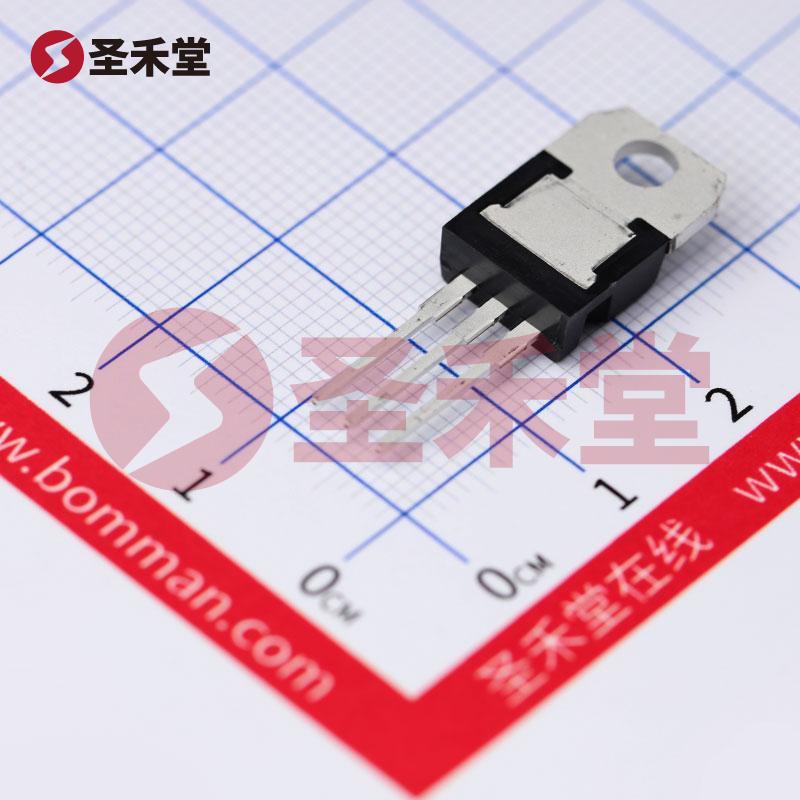

STP80N6F6 产品实物图片
STP80N6F6 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

STP80N6F6

商品编码: BM0000038051
品牌 :
ST(意法半导体)
封装 :
TO-220-3
包装 :
管装
重量 :
-
描述 :
场效应管(MOSFET) 120W 60V 110A 1个N沟道 TO-220
库存 :
0(起订量1,增量1)
批次 :
21+
数量 :
X
4.59
按整 :
管(1管有1000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥4.59
--
100+
¥3.67
--
1000+
¥3.4
--
10000+
产品参数
产品手册
产品概述

STP80N6F6参数

制造商STMicroelectronics系列Automotive, AEC-Q101, DeepGATE™, STripFET™ VI
包装管件零件状态停產
FET 类型N 通道技术MOSFET(金属氧化物)
25°C 时电流 - 连续漏极 (Id)110A(Tc)驱动电压(最大 Rds On,最小 Rds On)10V
不同 Id、Vgs 时导通电阻(最大值)5.8 毫欧 @ 50A,10V不同 Id 时 Vgs(th)(最大值)4.5V @ 250µA
Vgs(最大值)±20V功率耗散(最大值)120W(Tc)
工作温度-55°C ~ 175°C(TJ)安装类型通孔
供应商器件封装TO-220封装/外壳TO-220-3
漏源电压(Vdss)60V不同 Vgs 时栅极电荷 (Qg)(最大值)122nC @ 10V
不同 Vds 时输入电容 (Ciss)(最大值)7480pF @ 25V基本产品编号STP80N

STP80N6F6手册

empty-page
无数据

STP80N6F6概述

STP80N6F6 产品概述

一、产品简介

STP80N6F6是一款由意法半导体(STMicroelectronics)制造的高性能N沟道金属氧化物半导体场效应管(MOSFET),专为汽车和工业应用而设计,符合AEC-Q101标准。这款MOSFET归属于DeepGATE™和StripFET™ VI系列,具有出色的电流处理能力和热管理性能,是高效能功率控制及转换电路的理想选择。

二、基础参数

  • 器件类型:N通道MOSFET
  • 额定电流:在25°C时,连续漏极电流为110A(Tc)
  • 漏源电压:管芯能够承受的最大漏源电压为60V
  • 导通电阻:在10V的栅极电压下,导通电阻最大值为5.8毫欧(在50A电流下),确保了低功耗和高效率。
  • 驱动电压:栅极驱动电压的最大值为±20V,提供更大的设计灵活性。
  • 发热及功率处理:最大功率耗散值为120W(Tc),适用于高功率密度的应用场景。
  • 工作温度范围:该器件的工作温度范围从-55°C到175°C,非常适合于高温或低温的极端环境。
  • 封装类型:采用TO-220封装,提供良好的散热能力,适应多种安装方式。

三、关键特性

  1. 低导通电阻:STP80N6F6具备异常低的导通电阻(Rds(on)),提高了其在高电流应用中的效率,能有效降低功耗和发热。

  2. 高电流承载能力:这款MOSFET的110A连续电流能力使其适合在电动汽车驱动、逆变器和其他高电流应用中表现优异。

  3. 良好的热管理:TO-220封装可以有效分散芯片产生的热量,增加了该器件的可靠性和稳定性。

  4. 广泛的工作温度:-55°C到175°C的广泛工作温度范围,确保该器件能够在极端环境下正常工作,使其适合高温和低温的汽车应用。

  5. 快速开关特性:在不同的栅极驱动电压(Vgs)下,其栅极电荷(Qg)达到122nC,表明该器件具有较快的开关特性,适合高频应用。

四、应用领域

STP80N6F6在多种应用领域表现优异,包括:

  • 汽车电子:作为电动动力系统中的开关,适用于电动机驱动、能量回收系统(如再生制动)等。
  • 工业控制:在变频器和伺服系统中使用,为高功率电机提供有效控制。
  • 电源管理:在DC-DC转换器和电源模块中,用作开关元件,提高转换效率。
  • 新能源应用:在光伏逆变器及储能系统中,负责功率的转换与调节。

五、总结

STP80N6F6是一款高效能、高可靠性的N沟道MOSFET,符合汽车行业标准,适用于各种高功率和高温环境。其低导通电阻和高电流承载能力使其在许多严苛应用中脱颖而出,成为设计工程师的理想选择。无论是对于电动汽车,还是在工业电源管理与控制领域,该器件都能提供卓越的性能和可靠性。
