SMBJ14CA-13-F

产品概述：SMBJ14CA-13-F TVS二极管

简介

SMBJ14CA-13-F是一款高性能的瞬态电压抑制（TVS）二极管，由美台（DIODES）公司制造。该器件专为电源保护设计，能够有效抑制瞬时电压尖峰，确保敏感电子设备的正常运行。它的主要应用领域包括通信设备、消费电子、工业控制和汽车电子等场合，适用于需要对雷电冲击、静电放电（ESD）或其他瞬态过压事件进行保护的系统。

基础参数

SMBJ14CA-13-F是一种齐纳（二极管）结构的器件，具有以下关键参数：

• 双向通道：1
• 电压 - 反向断态（典型值）：14V
• 电压 - 击穿（最小值）：15.6V
• 不同 Ipp 时电压 - 箝位（最大值）：23.2V
• 电流 - 峰值脉冲 (10/1000µs)：25.8A
• 功率 - 峰值脉冲：600W
• 工作温度范围：-55°C ~ 150°C（TJ）

这些参数使得SMBJ14CA-13-F可以在极端环境下稳定工作，并有效防止电压超出一定范围，从而保护连接的电路和设备。

封装与安装

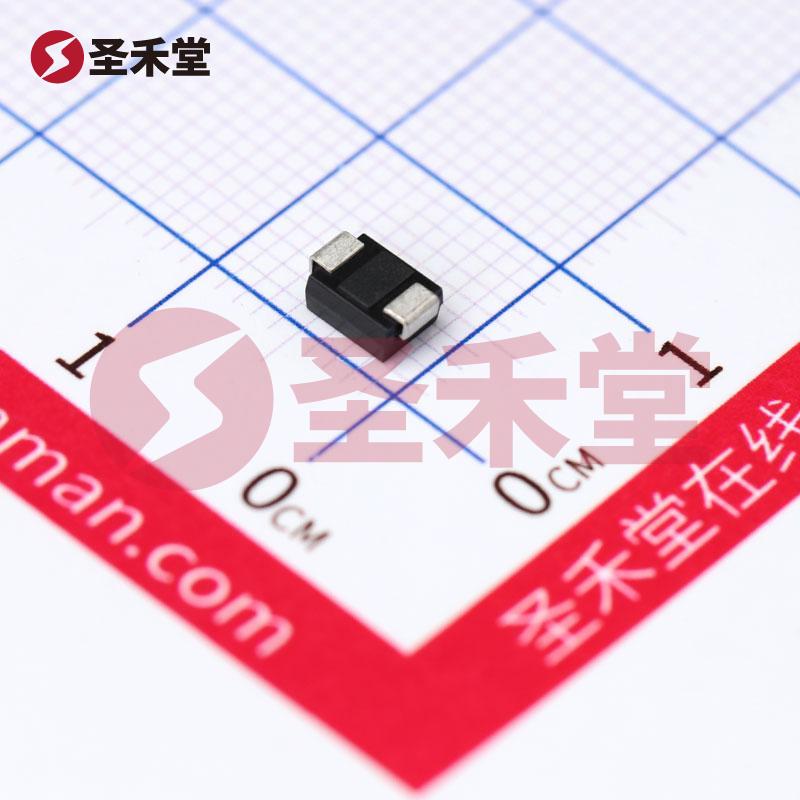

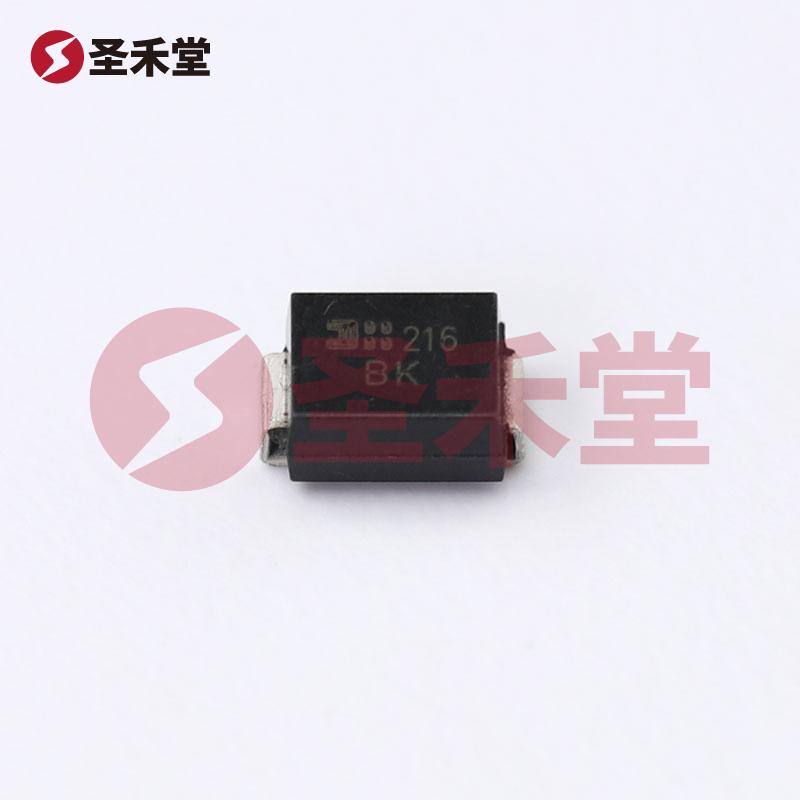

SMBJ14CA-13-F采用SMB封装（DO-214AA），这是一个非常常见的表面贴装型（SMD）封装。该封装类型的体积小，方便安装，适合高密度电路设计。此外，SMB封装的散热性能良好，能够有效降低器件在工作过程中的热击穿风险。

性能特色

1. 高峰值脉冲电流：在10/1000µs的脉冲下，SMBJ14CA-13-F能够承受高达25.8A的峰值电流，保证了在瞬态过电压情况下的安全性和可靠性。
2. 高阻抗态：在正常工作条件下，器件保持高阻抗，有效减少电流泄漏。
3. 宽工作温度范围：该器件能够在-55°C至150°C的环境下工作，适应恶劣的应用环境，同时为设计人员提供了更大的灵活性。
4. 无电源线路保护：虽然该器件本身不提供电源线路保护，但它的瞬态电压抑制能力可以有效地确保其他线路和负载设备的安全。

应用领域

SMBJ14CA-13-F主要适用于以下几个方面：

• 通信设备：在现代通信系统中，尤其是无线设备和基站，瞬态过压事件是常见问题，该二极管可以有效保护相关电路。
• 消费电子：如电视、智能手机、电脑等，对输入线路的保护有着极高的需求。
• 工业控制：自动化设备和传感器在高电压瞬态的环境下运行，因此保护电路至关重要。
• 汽车电子：在车载电子设备的设计中，尤其是在电源供应系统中，SMBJ14CA-13-F可以避免由于电压尖峰造成的损害。

总结

SMBJ14CA-13-F TVS二极管具备优良的电压抑制特性和高峰值电流承受能力，为各类电子设备提供有效的过电压保护。其宽广的工作温度范围和小巧的SMB封装使得其在现代电子产品中得到了广泛应用。随着电子设备对可靠性和稳定性要求的不断提高，SMBJ14CA-13-F无疑是设计工程师在保障电路安全方面的优良选择。
