PMEG3002AELD,315

PMEG3002AELD,315 产品概述

1. 产品简介

PMEG3002AELD,315 是来自 Nexperia USA Inc. 的一款高性能肖特基二极管，具备低正向压降和快速开关特性，非常适合在高速电子电路中使用。该元件采用表面贴装型设计，封装为 DFN-1006-2，适合现代小型化电子设备需求，其最大工作结温可达 150°C，使得其在严苛环境下依然表现稳定。

2. 产品特点

• 低正向压降： PMEG3002 在 200mA 时的正向电压 Vf 为 480mV，显著降低功耗，提升系统能效。
• 高反向电压： 最大 DC 反向电压 (Vr) 为 30V，满足多种应用电压需求，能够在不同条件下工作而不会发生击穿。
• 小信号应用： 该二极管设计主要针对小信号应用，支持最高 200mA 的平均整流电流，适合于各种小型电流的 rectification 需求。
• 低反向泄漏电流： 在 30V 的反向电压下，反向泄漏电流仅为 50µA，保证了更高的电路稳定性和可靠性。
• 快速开关能力： 二极管的反向恢复时间 (trr) 仅为 6ns，提高了电路切换的速度，对于频繁开关的应用尤其重要。
• 高工作温度范围： 结温上限为 150°C，使其在高温条件下运行时仍具备良好的性能表现。

3. 应用场景

PMEG3002AELD,315 的特性使其适合于多种电子应用，包括：

• 电源转换器： 可用于开关电源、DC-DC 转换器中作为整流器，以提高转换效率。
• 电池管理： 在充电和放电过程中可用作保护二极管，降低功耗并提高充放电效率。
• 信号整流： 在信号处理电路中，作为整流用二极管以适应小信号的处理需求。
• 高频电路： 由于其低 trr 值，特别适用于高频应用，保证更快的响应时间。
• 小型电子设备： 由于其紧凑的封装，能在空间有限的电路板上应用，为消费类电子产品（如手机、平板电脑、智能穿戴设备等）提供有效解决方案。

4. 封装与安装

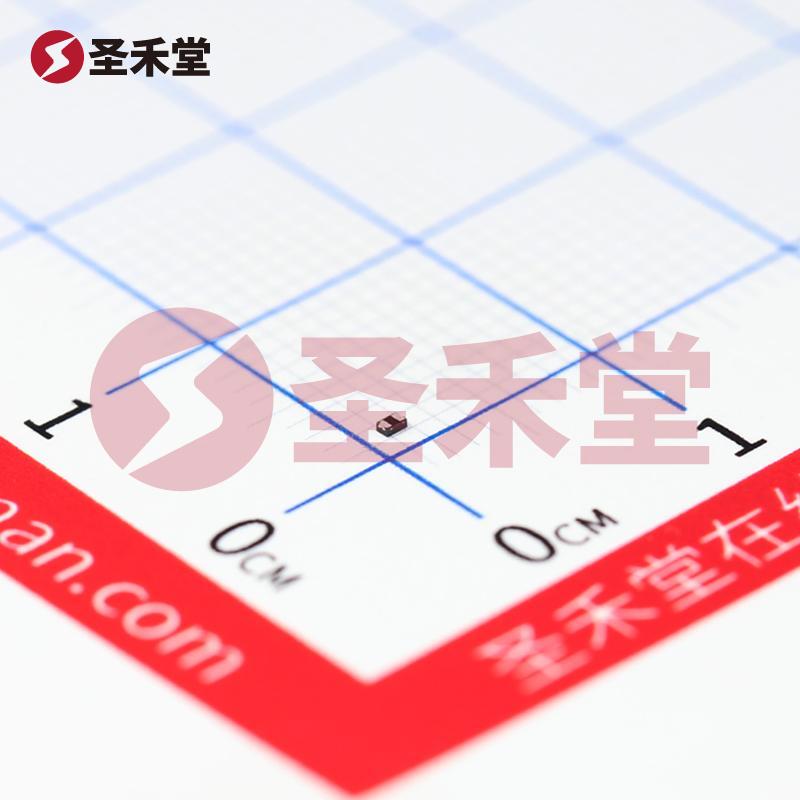

PMEG3002AELD,315 的 DFN-1006-2 封装设计便于表面贴装，整齐美观且便于自动化生产。该封装的特点在于其小型化和轻量化，有助于提高装配密度。这样可以在小型化电子产品中实现更高的功能集成度，适应现代电子产品愈加紧凑的设计要求。

5. 技术参数总结

• 制造商： Nexperia USA Inc.
• 包装形式： 卷带（TR）
• 零件状态： 有源
• 二极管类型： 肖特基
• 平均整流电流 (Io)： 200mA
• 反向电压 (Vr) 最大值： 30V
• 正向电压 (Vf) @ 200mA： 480mV
• 反向泄漏电流 @ 30V： 50µA
• 反向恢复时间 (trr)： 6ns
• 不同 Vr、F 时电容： 25pF @ 1V, 1MHz
• 结温 (Tj) 最大值： 150°C
• 封装： DFN-1006-2

6. 结论

凭借其优越的电气性能和多种应用适应能力，PMEG3002AELD,315 是设计师在选择肖特基二极管时的理想选择。适用于多种现代电子设备，无论是在消费类电子产品，还是在高效电源管理系统方面，PMEG3002AELD,315 都能稳定地提供高性能支持，促使电子产品的整体性能提升。
