SN74AHC14DR

SN74AHC14DR 产品概述

一、产品简介

SN74AHC14DR 是由德州仪器（Texas Instruments）生产的一款施密特触发器反相器集成电路，采用14-SOIC封装，适用于多种电路设计与应用。该集成电路设计用于逻辑电平转换和信号整形，特别是在高频应用和各种噪声环境中拥有优越的性能。

二、主要特性

SN74AHC14DR 具有以下几个显著特性：

1. 施密特触发器特性：此IC包含施密特触发器的特点，能够提供有效的噪声抑制和干扰过滤，有助于在不平稳的输入信号下维持清晰的输出状态。

2. 逻辑电平：该器件在高逻辑电平的输入范围为2.2V到3.85V，而低逻辑电平为0.9V到1.65V，确保在多种电压条件下均能正常工作。这使得其能够适配于不同电压环境，增强了应用的灵活性。

3. 工作电压范围：SN74AHC14DR 的供电电压范围为2V至5.5V，意味着它可以在低功耗设备和标准逻辑电路中广泛应用。

4. 低静态电流：该元器件的静态电流最大值为2µA，这使得其在待机模式下极为高效，适合于便携式和电池供电的设备。

5. 高速性能：在5V供电及50pF负载下，SN74AHC14DR的最大传播延迟为10.6ns，提供了快速的响应时间，适合高频信号处理的应用。

6. 电流支持：输出高、低电流均为8mA，使得其在驱动负载时具备良好的能力。

7. 输入数量与电路数：本器件集成了6通道的施密特触发器，极大地增加了设计的灵活性，能够处理多个信号输入。

三、应用场景

SN74AHC14DR 广泛应用于多个领域：

• 数字电路：作为基本的逻辑门，常用于组合逻辑电路和时序电路中。
• 信号整形：适合用于条件反转、信号校正，消除输入信号中的干扰，以保证信号的完整性。
• 频率分频器和转换器：能够在频率调节和信号转换中发挥关键作用，尤其是在先进的通信系统中。

四、环境与可靠性

该器件的工作温度范围广泛（-40°C到125°C），适用于严苛和多变的环境条件，确保其在各种工业和汽车应用中均能稳定运行。同时，施密特触发器特性使得其非常适合用于高噪声环境，确保系统稳定性。

五、封装与安装

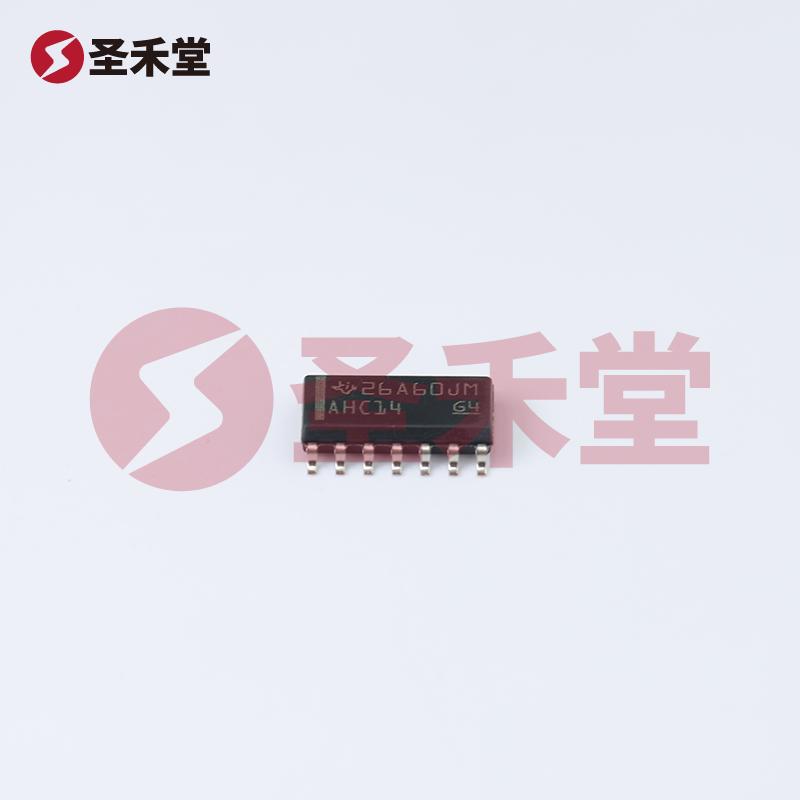

SN74AHC14DR 采用14-SOIC封装，这是一种表面贴装型设计，适合于自动化生产中的高速安装。相对较小的封装尺寸使得其在空间有限的应用中依然可以方便地集成，符合现代电子设备的空间与散热需求。

六、总结

SN74AHC14DR 是一款高性能、高灵活性、低功耗的施密特触发器反相器，适合于多种电子设计与应用。其在不同电压范围内的有效性、快速的传播延迟以及优越的输入输出特性，使其成为数字电路设计师和工程师的理想选择。无论是在高频应用还是在对信号可靠性有严格要求的场合，SN74AHC14DR 都能够提供稳定和出色的表现。
