DESD5V0U1BL-7B

DESD5V0U1BL-7B 产品概述

一、产品简介

DESD5V0U1BL-7B 是由美台（DIODES）公司推出的一款双向齐纳瞬态电压抑制（TVS）二极管，专为保护敏感电子元件免受瞬时电压浪涌的影响而设计。该产品具有紧凑的表面贴装封装（0402, 或称1006公制），适合各种电子应用环境，特别是在对PCB空间和散热要求较高的设计中，提供了理想的保护方案。

二、主要特性

1. 电压特性：

   • 反向断态电压（V_R）典型值为5V，最大值限制在5V之下，使其适合作为保护电路中的电压钳位元件。
   • 击穿电压（V_B）最小值为5.5V，确保在电压达到这个阈值时能够快速导通，形成低阻抗路径，保护后续电路。
   • 在不同峰值脉冲电流（Ipp）条件下，其最大箝位电压（V_clamp）为7.2V（标准），能够有效控制过电压对下游电路的影响。

2. 电流承载能力：

   • 峰值脉冲电流承受能力达到3A（在10/1000µs和8/20µs脉冲宽度下），使其能够承受瞬态干扰带来的高电流，确保电路的可靠性。

3. 频率特性：

   • 在1MHz频率下，电容值为2.9pF，表明在高频应用中，这款二极管的引入不会引起明显的信号失真，适合高速数据传输的应用场景。

4. 工作温度范围：

   • 该二极管的工作温度范围为-65°C至150°C，具备广泛的环境适应能力，能够在极端温度下正常工作，适合航空、航天、汽车等特殊行业的应用。

三、应用场合

DESD5V0U1BL-7B广泛应用于多种电子产品中，如：

• 通信设备：在数据传输过程中提供过电压保护，确保信号的完整性。
• 消费电子：包括智能手机、平板电脑等，防止由于电源波动或静电放电导致的电路损坏。
• 工业设备：保护设备逻辑电路和微控制器免受瞬态电压影响，提高设备的可靠性和寿命。
• 汽车电子：在汽车电子控制单元（ECU）及传感器中，提供瞬态电压抑制，确保稳定的电源和信号输出。

四、封装与安装

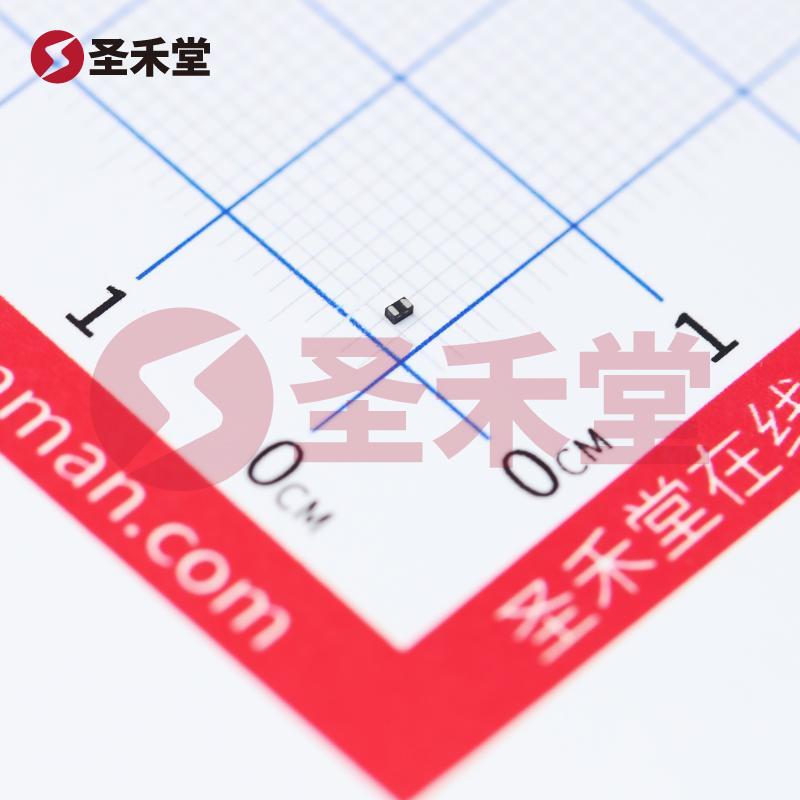

DESD5V0U1BL-7B采用0402类型的表面贴装封装（X1-DFN1006-2），这种微型化的封装设计使其在功率密度高的应用中具有明显优势。同时，带有表面贴装焊盘的设计简化了PCB的布局和组装工艺，为电子产品的生产提供了便利。

五、总结

基于其优良的电气特性和广泛的应用适应性，DESD5V0U1BL-7B TVS二极管是一款极为理想的保护元件。其高峰值电流承载能力、低箝位电压和宽工作温度范围使其在很多高要求的电气应用中成为防护的首选元件。随着电子设备日益向高集成度和小型化发展，DESD5V0U1BL-7B将继续发挥其重要作用，为各种电子产品提供全面的电压保护解决方案。
