SD101BW-7-F
SD101BW-7-F参数
| 安装类型 | 表面贴装型 | 不同 Vr、F 时电容 | 2.1pF @ 0V，1MHz |
| 二极管类型 | 肖特基 | 速度 | 小信号 =< 200mA（Io），任意速度 |
| 电流 - 平均整流 (Io) | 15mA（DC） | 不同 If 时电压 - 正向 (Vf) | 950mV @ 15mA |
| 电压 - DC 反向 (Vr)（最大值） | 50V | 工作温度 - 结 | -65°C ~ 125°C |
| 不同 Vr 时电流 - 反向泄漏 | 200nA @ 40V | 反向恢复时间 (trr) | 1ns |
SD101BW-7-F手册
SD101BW-7-F概述
产品概述：SD101BW-7-F
SD101BW-7-F是一款高性能的肖特基二极管，广泛应用于电子设备中，尤其是在电源管理、整流和信号处理领域。作为DIODES（美台）品牌的产品，它结合了卓越的电气特性和可靠的工作性能，适合用于各种电气和电子应用。
一、主要特性
肖特基特性：SD101BW-7-F作为肖特基二极管，其正向电压下降（Vf）为950mV @ 15mA。这一较低的正向压降使其在电源转换中具有更高的能效，能够有效降低导通损耗，提高整体电路效率。
反向电压能力：该二极管的最大DC反向电压（Vr）为50V，适合于多种高压应用。在电气设备中，能够承受的较高反向电压使得SD101BW-7-F在电源转换、电机驱动以及其他需处理高电压信号的电路中能够稳定工作。
反向泄漏电流：在40V的反向电压下，反向泄漏电流仅为200nA，显示出其良好的电气绝缘性能。这表明SD101BW-7-F在关断状态下几乎没有能量损耗，适用于低功耗设计的要求。
高速开关特性：SD101BW-7-F的反向恢复时间（trr）仅为1ns，这使其在高频应用中能够快速切换，适合用于处理高频信号的场合。这一点尤其适合用于开关电源和脉冲电路中。
工作温度范围：其结温工作范围为-65°C至125°C，意味着SD101BW-7-F在极端环境下依然保持高性能，适合于广泛的工业和消费类电子产品。
小信号处理能力：SD101BW-7-F对于小信号的处理能力达到200mA（Io），能够应对各种信号和负载情况，适合之前提到的整流和电源管理应用。
二、封装与安装

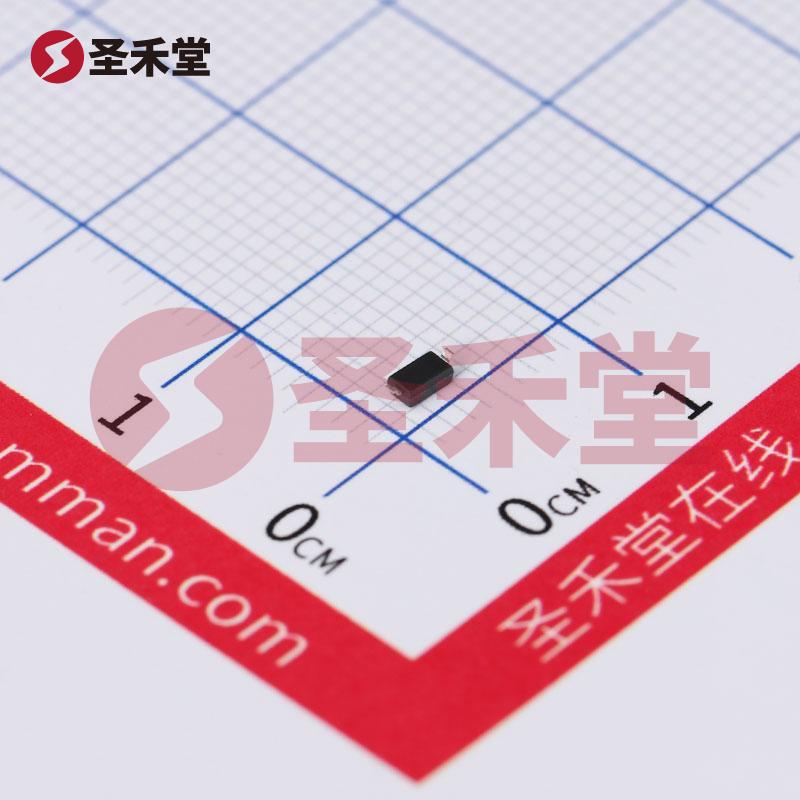

SD101BW-7-F采用SOD-123封装，这种小型表面贴装型封装有助于节省空间，并适应现代电子产品日益紧凑的设计需求。封装设计有效保护了内部二极管，并提供了良好的散热性能，使其在高负载条件下依然可靠。
三、应用场合
由于SD101BW-7-F的优异特性，它被广泛应用于以下几个领域：
- 电源管理：在开关电源和线性电源中使用，主要用作整流和反向保护，确保电路稳定性和安全性。
- 数据通信：在数据通信设备中，如网络设备、计算机硬件等，SD101BW-7-F可用来改善信号完整性，减小信号失真。
- 消费电子：在智能手机、平板电脑、电视等消费电子产品中，作为开关和整流器，帮助提高能效和延长电池续航能力。
- 工业控制：在工业自动化设备和电机驱动器中提供可靠的整流和保护功能，确保设备的安全运行。
四、总结
SD101BW-7-F是一款卓越的肖特基二极管，其优异的电气特性与小巧的封装使其成为电源管理和信号处理领域的重要组成部分。凭借其高效能、低漏电流和快速反向恢复时间，SD101BW-7-F能够满足现代电子设备对高性能与高可靠性的需求，广泛应用于各类电子产品中。选择SD101BW-7-F，您可以确保电路的高效、稳定与安全，为各种电子设计提供强大的支持。
