LM317LZ-TR
LM317LZ-TR参数
| 输出配置 | 正 | 输出类型 | 可调式 |
| 稳压器数 | 1 | 电压 - 输入（最大值） | 40V |
| 电压 - 输出（最小值/固定） | 1.2V | 电压 - 输出（最大值） | 37V |
| 电流 - 输出 | 100mA | PSRR | 80dB ~ 65dB（120Hz） |
| 保护功能 | 超温，短路 | 工作温度 | 0°C ~ 125°C |

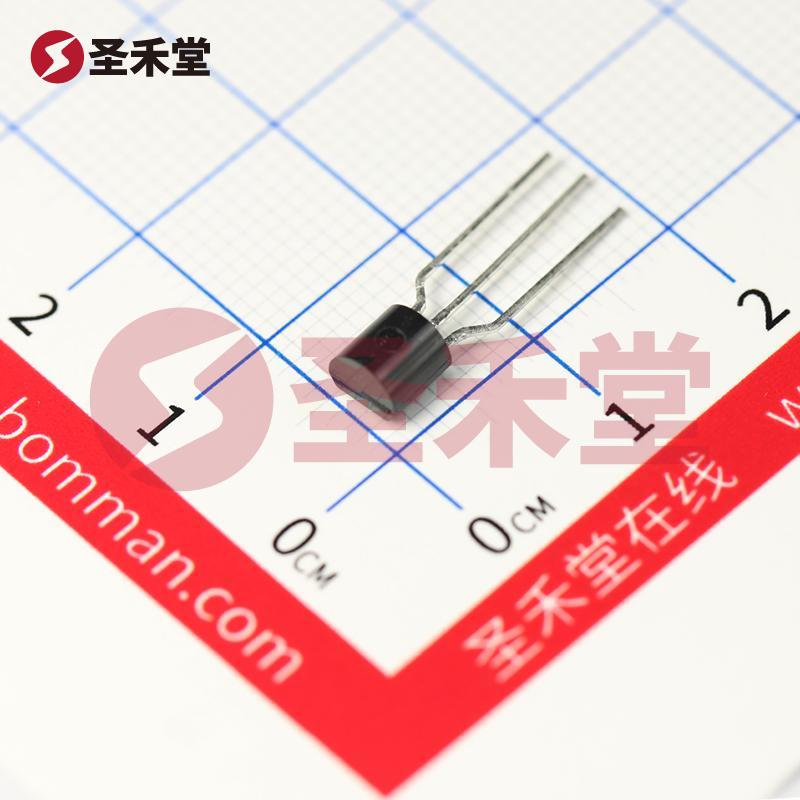

| 安装类型 | 通孔 | 封装/外壳 | TO-226-3，TO-92-3（TO-226AA）（成形引线） |
| 供应商器件封装 | TO-92-3 |
LM317LZ-TR手册
LM317LZ-TR概述
LM317LZ-TR 产品概述
LM317LZ-TR 是一款由意法半导体 (STMicroelectronics) 生产的高性能线性可调稳压器，广泛应用于电源设计、电子设备电源调节及其他需要稳定电源输出的场景。其优越的稳压特性和简易的应用设计，使其在电子工程师和开发者中备受青睐。
基本参数
输出配置与类型
LM317LZ-TR 采用正极性输出配置，输出类型为可调式，使用户能够根据特定应用的需求调节输出电压。其输出电压范围从1.2V至37V，使其适用于多种电压需求的电路设计。
电压与电流规格
该稳压器支持的最大输入电压为40V，能够应对高压电源的要求，同时输出电流最大可达100mA，适合多个小型电子设备及模块。这样的电力规格确保了其在低功耗应用中的理想表现。
PSRR特性
LM317LZ-TR 的电源抑制比 (PSRR) 在频率为120Hz时范围为65dB至80dB，意味着它能够有效抑制电源噪声，对输出电压提供良好的稳定性。这一特点在使用电池供电或其他可能存在电源噪声的场合尤为重要，有助于提高设备整体性能。
保护功能
该稳压器集成有超温保护和短路保护功能，这不仅增加了产品的可靠性，也为用户设计电路提供了进一步的安全保障。过热和短路通常是造成电子设备故障的主要原因，通过这些保护功能，可以有效延长设备的使用寿命。
工作环境和安装
LM317LZ-TR 的工作温度范围为0°C至125°C，使其能够适应各种环境条件。在工业应用或高温条件下，使用此型号的稳压器将不会影响其性能。
该设备采用通孔安装类型，并配有TO-92-3封装，适合于标准PCB设计。简化的安装方式使其在多种电路设计中都表现出良好的兼容性，容易集成到现有的设计中去。
应用场景
LM317LZ-TR 是一款理想的电压调节器，广泛应用于：
- 便携式电子设备：如手持设备、无线对讲机等，需要低功耗和稳定电源的产品。
- 电源管理：可以作为其他电源模块的核心组件，提供必要的电压调节和保护。
- 测试设备：在实验和测试环境中，可以用于提供可调缝隙电压。
- LED驱动：在LED灯具和相关产品中，能够实现对LED电流的精确控制。
- 嵌入式系统：在嵌入式系统设计中，LM317LZ-TR可以用来为微控制器和传感器提供稳定的供电。
结论
整体来看，LM317LZ-TR 以其灵活的可调输出特性、良好的负载调节能力及移动中的高可靠性，在电子设计领域中占据了重要的位置。无论是工控设备、消费电子还是专业测试设备，其卓越的性能和易于使用的特性使其成为了设计师的首选线性稳压器之一。
