NC7SZ04M5X

NC7SZ04M5X 产品概述

概述

NC7SZ04M5X 是一款由安森美半导体（ON Semiconductor）生产的高性能单通道反相器（Inverter），以SOT-23-5封装形式提供。该器件设计用于满足严苛的逻辑电路需求，具有低功耗和高速度的优势，广泛应用于现代电子设备中。它特别适合于低电压和高频率的操作，能够在各种温度条件下可靠工作。

主要规格

• 安装类型: 表面贴装型 (SMD)，适合自动化生产线的高速组装。
• 逻辑类型: 单通道反相器，通过其输入端的电平变化控制输出端的逻辑状态，提供极佳的电气特性。
• 电压 - 供电: 器件的工作电压范围在1.65V至5.5V之间，使其适应多种逻辑电压需求。
• 电流 - 静态（最大值）: 器件的静态电流仅为2µA，确保在待机模式下的超低功耗，适用于对能耗敏感的应用场景。
• 工作温度范围: -40°C至85°C，进一步提升了器件在苛刻环境下的应用能力。
• 最大传播延迟: 在5V、50pF的条件下，最大传播延迟为4.3ns，满足高频逻辑电路的快速切换需求。
• 电流 - 输出高、低: 该器件的输出电流可达到32mA，增加了负载驱动能力，可以直接驱动下游电路。
• 附件电路数: 该器件为单通道设计，适合简单的逻辑转换需求。

封装特性

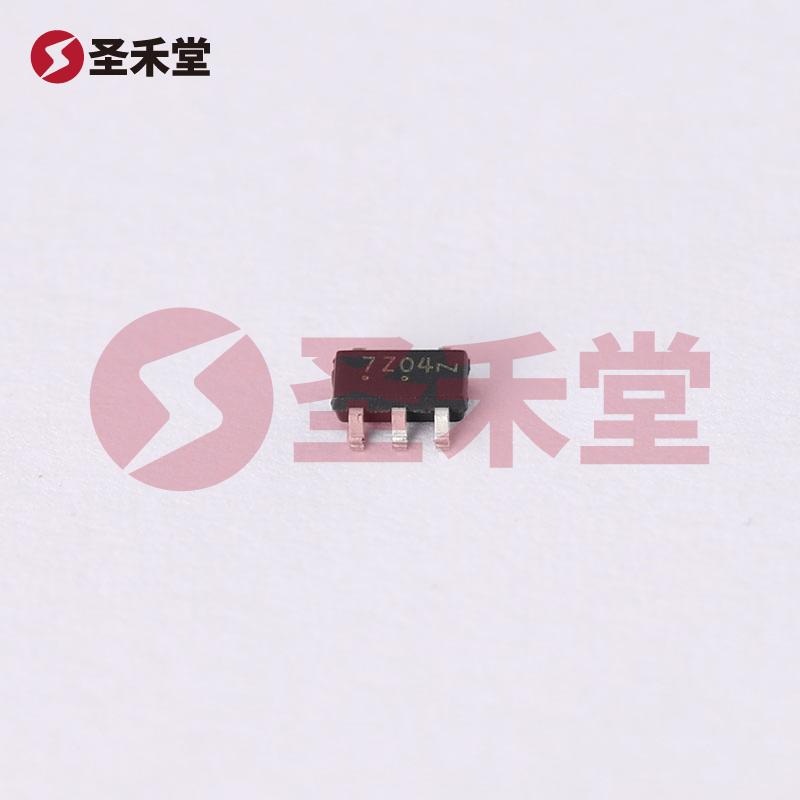

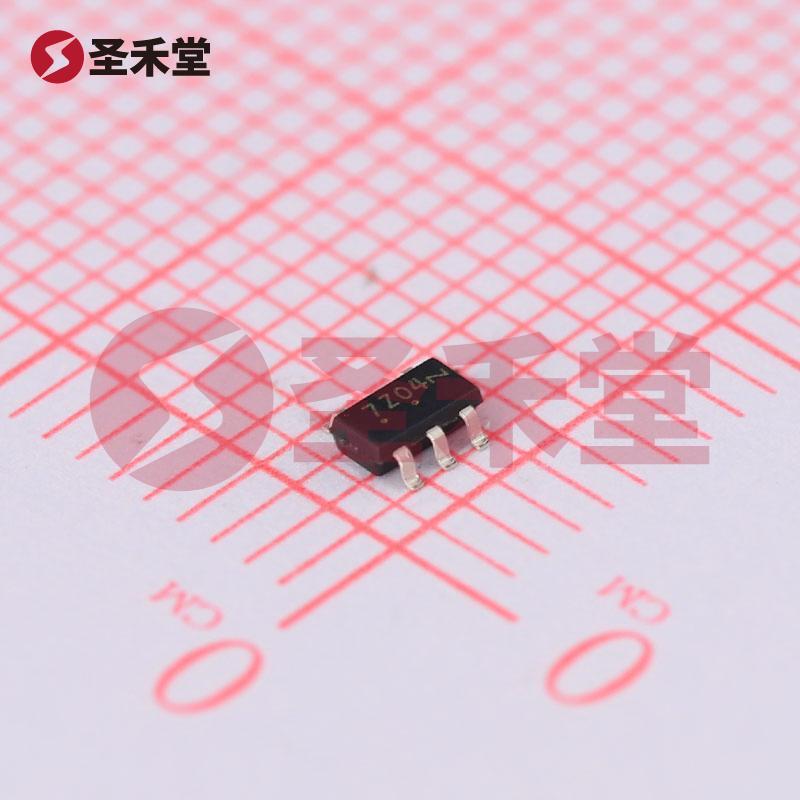

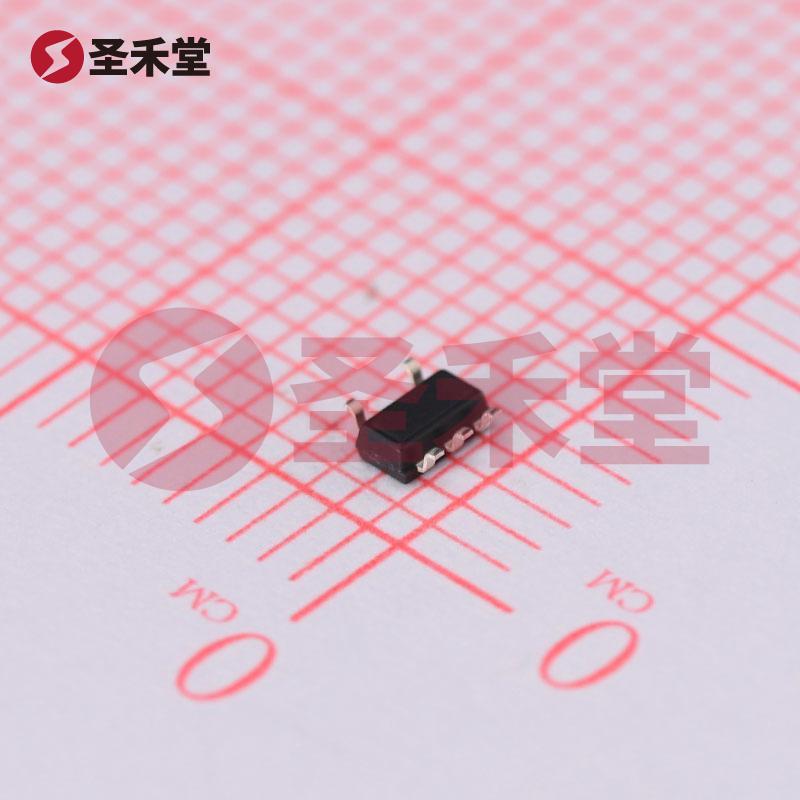

NC7SZ04M5X采用SOT-23-5封装，此封装形式很小且功耗低，适合在空间有限的电子设备中使用，如手机、可穿戴设备和其他便携式电子产品。此外，SOT-23-5封装具有良好的散热性能和机械稳定性，确保器件在高密度的电路板中能够维持稳定的性能。

应用领域

由于其低功耗、高驱动能力及宽广的工作温度范围，NC7SZ04M5X被广泛应用于多个领域，包括但不限于：

1. 便携式设备: 适合应用于手机、平板电脑以及其他便携式电子产品中，以实现低功耗的逻辑处理。

2. 计算机外围设备: 使用该器件可用于USB接口等高速数据传输接口的逻辑转换。

3. 汽车电子: 在汽车电子产品中，由于其宽工作温度范围，该器件可广泛应用于各种控制和传感器电路中。

4. 工业控制: 可用于工业设备中的开关和控制逻辑，确保可靠性与耐用性。

5. 消费电子: 家电产品中的逻辑控制均可采用此器件，提升产品性能。

结论

NC7SZ04M5X 是一款具有卓越性能和灵活应用环境的单通道反相器，其低功耗、高速特性和紧凑封装使其成为电子设计中理想的选择。适用于对功耗和空间有严格要求的现代电子产品，NC7SZ04M5X 将为设计师提供可靠且高效的解决方案。无论是在工业、消费电子还是汽车电子领域，该器件都能够满足各种逻辑转换需求，帮助设计师在激烈的市场竞争中保持优势。
