BZX84C11-7-F

产品概述：BZX84C11-7-F 稳压二极管

一、产品简介

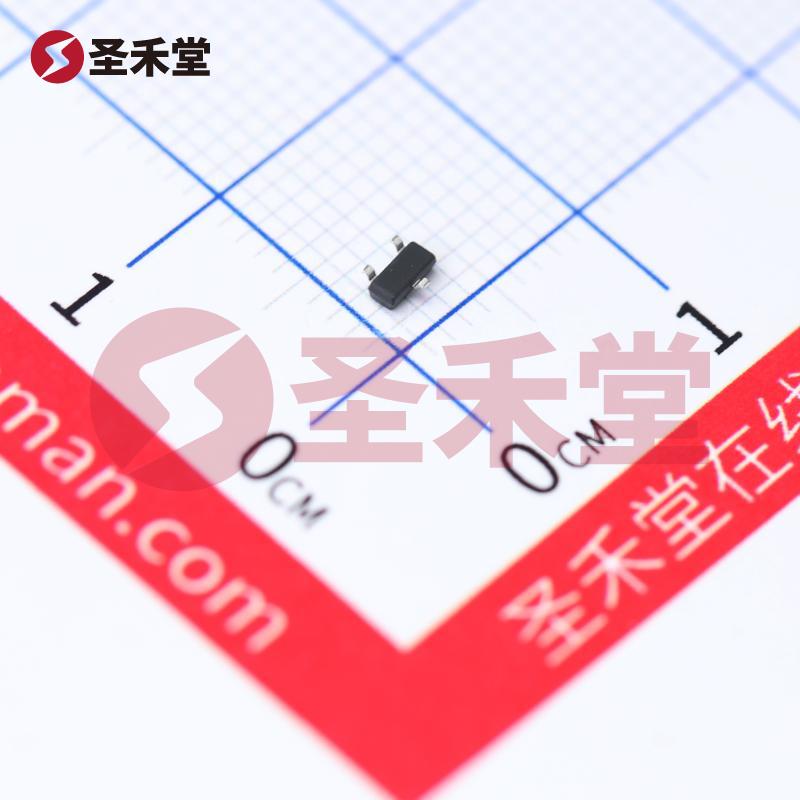

BZX84C11-7-F是一款表面贴装型（SMD）稳压二极管，由DIODES（美台）公司生产，专为提供稳定的电压基准而设计。其标称齐纳电压为11V，适用于各种电子电路中对电压有严格控制要求的应用。该器件的工作温度范围广泛，从-65°C到150°C，确保其在极端环境下仍能安全稳定工作。

二、重要参数

1. 安装类型：表面贴装型（SOT-23）

   • 有助于在紧凑型电路板上节省空间，适应小型化设计的需求。

2. 工作温度范围：-65°C ~ 150°C

   • 确保了BZX84C11-7-F的广泛应用于航空航天、汽车、工业及消费电子等严苛环境。

3. 齐纳电压 (Vz)：11V

   • 提供精确的电压参考，能够有效保护下游电路免受峰值电压的影响。

4. 反向泄漏电流：100nA @ 8V

   • 显示出该器件在非导通状态下的低能耗特性，有助于提高整体电路的效率。

5. 最大功率：300mW

   • 兼顾性能与稳定性，适合在较高功率的应用场景下工作。

6. 容差：±5%

   • 确保输出电压的精准度，适用于对电压要求严格的应用场合。

7. 正向电压 (Vf)：900mV @ 10mA

   • 在典型的工作条件下，能够以低压损耗进行高效工作。

三、应用领域

BZX84C11-7-F稳压二极管可广泛应用于以下领域：

1. 电源管理：在电源适配器、稳压电源等设备中，用于电压检测、修正与保护。

2. 保护电路：用于过压保护和瞬态抑制，确保敏感电子元件免受电压尖峰的损坏。

3. 消费电子：广泛应用于智能手机、平板电脑、电视等电子产品的电源模块中，提供可靠的电压基准。

4. 工业设备：在工业环境中提供可靠的电压参考与保护，确保设备长期稳定运行。

5. 汽车电子：应用于汽车内部电子设备，例如导航系统、娱乐系统等，提供稳定的电源。

四、设计考虑

在设计电路时，使用BZX84C11-7-F时需要考虑以下因素：

1. 匹配负载的电流需求：选择合适的电流，以满足电路的最佳性能，最大功率为300mW表示可以处理较高的电流负载。

2. 散热管理：虽然该器件在高温环境下稳定工作，但在高功率应用时，仍需考虑散热设计，以防止器件过热。

3. PCB布局：建议在布局时合理安排引脚位置，以减小通路上的电势损耗和提高电路的抗干扰能力。

4. 标准电路设计指南：遵循一般的电路设计规则，如使用适当的旁路电容器以稳定齐纳二极管的工作。

五、总结

BZX84C11-7-F是一款具有高稳定性和广泛应用领域的稳压二极管。凭借其优异的温度特性、低反向漏电流和高功耗承受能力，该器件能够满足现代电子设备对电压管理和保护的高要求。无论是在家用电器、汽车电子还是工业自动化设备中，BZX84C11-7-F稳压二极管都是确保电路稳定性的理想选择。其出色的性能和可靠性，使其成为设计工程师的一项不可或缺的工具。
