PDTA123ET,215

产品概述：PDTA123ET,215

一、基本信息

PDTA123ET,215 是由 Nexperia（安世半导体）制造的一款高性能 PNP 型数字晶体管。这款晶体管以其预偏压特点以及符合多种应用的灵活性，成为电子设计中的重要元件。产品采用 SOT-23-3 封装，具备小型化、便于表面贴装的特点，使其在空间受限的现代电子产品中非常适用。

二、规格参数

1. 晶体管类型：PNP - 预偏压
2. 集电极电流（Ic）：最大 100mA，这使得 PDTA123ET 在处理常见负载时能够实现高效工作。
3. 集射极击穿电压（Vce）：最大 50V，提供了对高电压应用的广泛兼容性。
4. 额定功率：250mW，这为功率管理提供了理想的条件，尤其适用于低功耗设备。
5. 电流 - 集电极截止（最大值 - ICBO）：100nA，这意味着在未导通状态下，器件的漏电流极小，降低了功耗和热量发散。

三、性能参数

1. 电阻器 - 基极（R1）：2.2 kΩ，此参数设定了基极电流的大小，优化了开关性能。
2. 电阻器 - 发射极（R2）：2.2 kΩ，确保了可以获得合适的工作点，为应用提供了灵活性。
3. 直流电流增益（hFE）：在不同 Ic 和 Vce 的条件下，最小值为 30（@ 20mA，5V），该参数体现了晶体管的放大能力，适合于信号放大及开关应用。
4. Vce 饱和压降（最大值）：在 500µA 和 10mA 条件下为 150mV，这意味着在开关工作时的功耗损失是非常小的，提升了整体效率。
5. 功率 - 最大值：允许工作功率达到 250mW，在轻负载和信号调制中表现稳定。

四、封装与安装

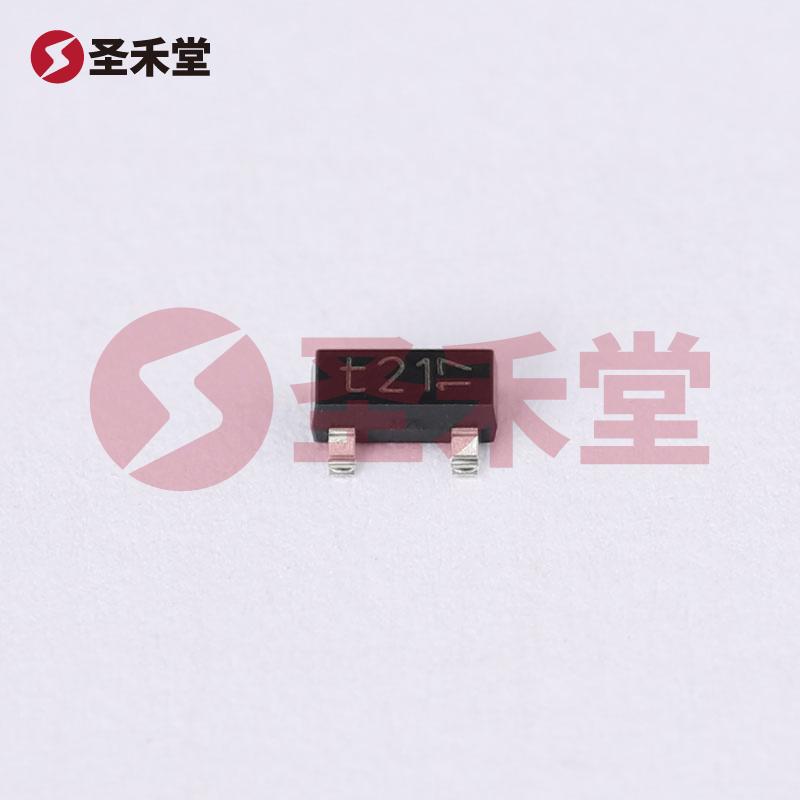

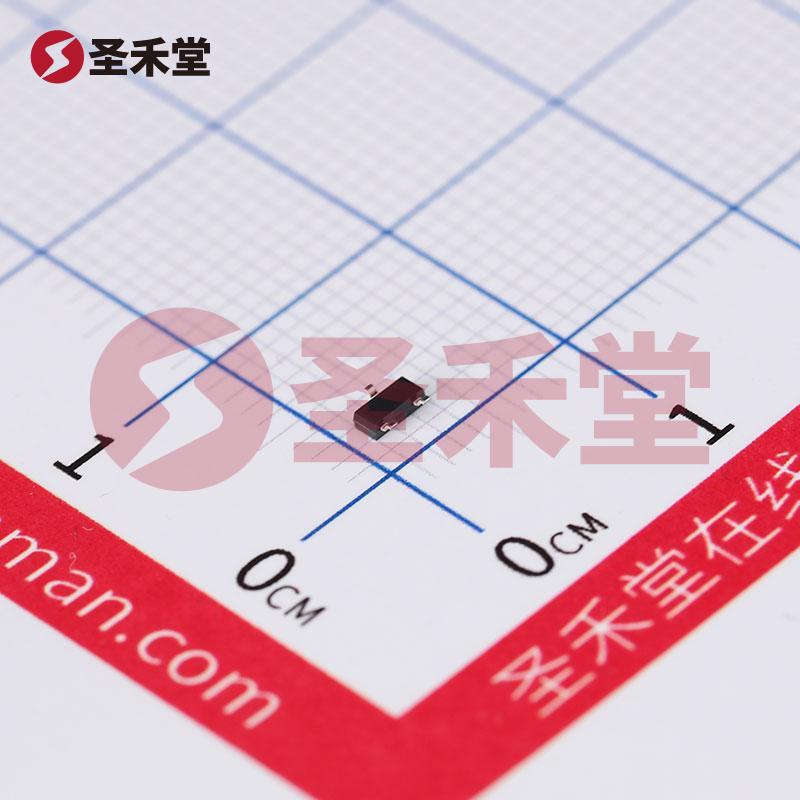

• 封装类型：TO-236AB（SOT-23-3），该封装其小型化特性适合于各种紧凑型电子设备，方便在自动化焊接和贴装过程中的兼容性。
• 安装类型：表面贴装型（SMD），使得其在现代产品的 PCB （印刷电路板）设计中的适用性提高，更有利于高批量生产。

五、应用领域

PDTA123ET,215 适合于广泛的应用场景，包括但不限于：

1. 信号放大：通过其优良的电流增益，可用于音频处理和信号转换设备中。
2. 开关控制：在低功耗开关电路中运用，提供高效的开关特性，常见于家电控制系统。
3. 负载驱动：能够驱动低电流负载，是消费电子设备（如 LED 驱动, 电机控制等）的理想选择。
4. 便携式设备：因其较低的功耗和小巧的封装，非常适合用于智能手机、便携计算器及其他小型电子产品。

六、总结

PDTA123ET,215 是一款高性能的 PNP 型晶体管，设计上兼具了高集电极电流、优良的电流增益和小型封装，能够满足多种电子应用的需求。而其低功耗特性和优异的开关性能，使得它在现代电子设计中，尤其是在高效能和低功耗的要求日益突出的环境中，展现了极大的应用潜力。无论是在消费电子、工业控制，还是在新兴的物联网设备中，PDTA123ET,215 都将成为设计工程师的得力助手。
