FDV303N
FDV303N参数
| FET 类型 | N 通道 | 技术 | MOSFET（金属氧化物） |
| 漏源电压（Vdss） | 25V | 25°C 时电流 - 连续漏极 (Id) | 680mA（Ta） |
| 驱动电压（最大 Rds On，最小 Rds On） | 2.7V，4.5V | 不同 Id、Vgs 时导通电阻（最大值） | 450 毫欧 @ 500mA，4.5V |
| 不同 Id 时 Vgs(th)（最大值） | 1.5V @ 250µA | 不同 Vgs 时栅极电荷 (Qg)（最大值） | 2.3nC @ 4.5V |
| Vgs（最大值） | ±8V | 不同 Vds 时输入电容 (Ciss)（最大值） | 50pF @ 10V |
| 功率耗散（最大值） | 350mW（Ta） | 工作温度 | -55°C ~ 150°C（TJ） |
| 安装类型 | 表面贴装型 | 供应商器件封装 | SOT-23 |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 |
FDV303N手册
FDV303N概述
FDV303N 产品概述
产品介绍
FDV303N 是安森美（ON Semiconductor）公司推出的一款高性能 N 脉道金属氧化物半导体场效应管（MOSFET），具有出色的电气特性与热性能，适用于各种电子电路设计。其主要应用领域包括开关电源、直流-直流转换器、驱动电路及其他需要高效开关控制的设备。
主要规格
FDV303N 的漏源电压（Vds.max）为 25V，使其适合用于中低压应用场景。该器件的最大连续漏极电流（Id）为 680mA（在 25°C 时），这意味着在设计电路时，可以充分利用该器件的导电能力，而不会超出其安全操作范围。此外，其导通电阻（Rds(on)）最大值为 450 毫欧 @ 500mA 和 4.5V，保证了在工作时低的功耗和较高的效率。
驱动电压与响应
FDV303N 需要的驱动电压范围为 2.7V 至 4.5V。这使得它可以在广泛的应用场合中，可以利用低电压逻辑电平直接驱动。在不同的栅极-source 电压（Vgs）下，漏源电压阈值（Vgs(th)）的最大值为 1.5V，这意味着在该电压下，器件已经能够有效工作，这保证了快速响应与可靠的开关性能。
电容特性
关于输入电容（Ciss），FDV303N 在 10V 的条件下，最大值为 50pF。较低的输入电容意味着该器件在高频应用中具有更好的性能，确保信号的快速传递而不会产生显著的延迟。此外，栅极电荷（Qg）的最大值为 2.3nC @ 4.5V，继续支持其在快速开关应用中的优势。
热性能与功耗
FDV303N 的功率耗散极限为 350mW（在 25°C 环境下）。随着工作环境温度的升高，功耗能力会有所下降，因此在实际应用中，合理的散热设计至关重要。其工作温度范围为 -55°C 至 150°C，这决定了其在高温恶劣环境下也能稳定工作。
封装和安装

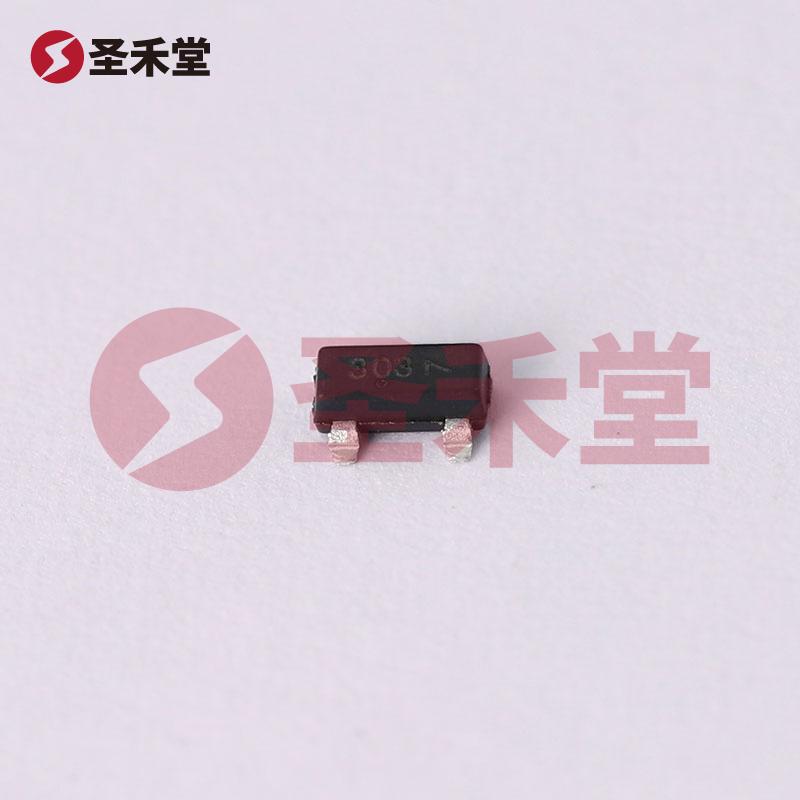

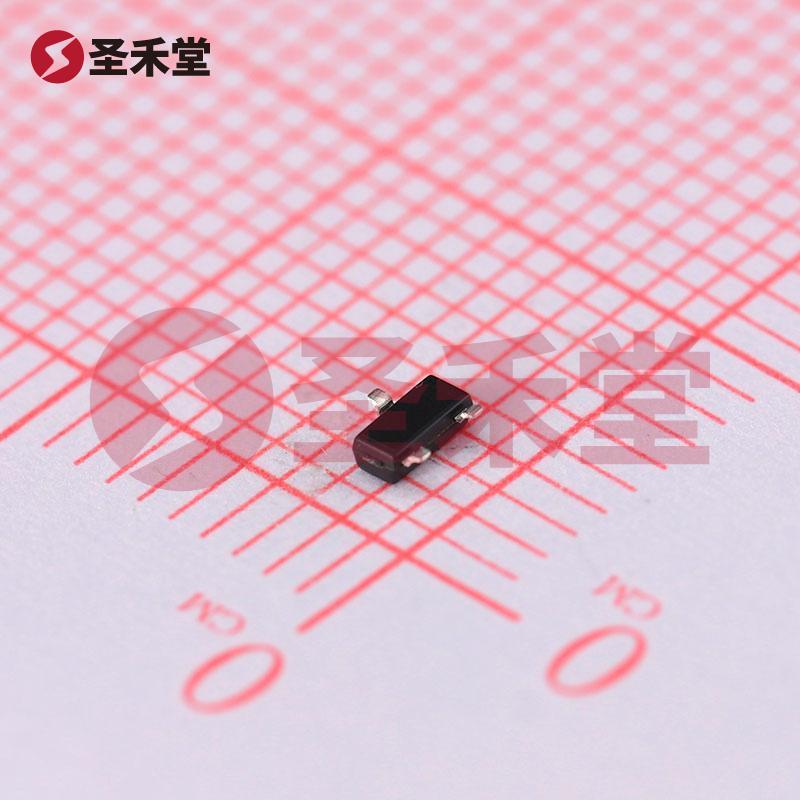

FDV303N 采用 SOT-23 表面贴装型封装，这种封装方式不仅节省了 PCB 空间，还便于自动化焊接，同时也支持多种电子设备的集成与小型化设计。SOT-23 封装的特性使得在现代电子产品设计中十分流行。
应用领域
FDV303N 适用于广泛的应用领域，如：
- 开关电源：在开关电源中作为关键的开关元件，以提高效率并降低功耗。
- 直流-直流转换器：提供稳定的电力转换，适合便携式设备等应用。
- 驱动电路：例如在 LED 驱动中，能够有效地控制电流及其开关。
- 电机控制：通过快速开关控制，适合各种电机的驱动与控制。
结论
总体而言，FDV303N 是一款高效、可靠、应用广泛的 N 通道 MOSFET，非常适合应用于现代电子设备中的高效开关和信号处理。无论是在手持设备、工业控制还是消费电子产品中，FDV303N 都能凭借其出色的特性满足设计需求。通过合理的设计和布局，可以最大限度地发挥其性能，以提高整体电路的效率与可靠性。
