MMSZ5223B-7-F

MMSZ5223B-7-F 产品概述

MMSZ5223B-7-F是一种高质量的稳压二极管，旨在提供可靠的电压限制和稳定的电流管理，广泛应用于电子设备的电源管理和过电压保护中。该元件由DIODES（美台）公司制造，具有卓越的性能和广泛的适应性，适合各种电子应用。

1. 基础参数

MMSZ5223B-7-F的基本电气参数如下：

• 齐纳电压（Vz）：标称值为2.7V，适用于需要2.57V至2.84V电压范围的应用。这使得该元器件非常适合在需要精确电压控制的电路中使用。

• 容差：±5%，意味着其实际工作电压将在2.565V到2.835V之间波动，保持了电压的可靠性与稳定性。

• 功率（最大值）：500mW，适合大多数低到中功率应用。

• 阻抗（最大值）：30Ω，这是在特定的反向电压条件下的典型特性，能够确保稳定工作的同时减少电压波动。

• 反向泄漏电流：在1V时为75µA，低泄漏电流特性使得该稳压二极管在待机状态下能有效降低功耗，提升了电路的整体效率。

• 正向电压（Vf）：在10mA时为900mV，表明该二极管的正向压降相对较低，不会对电源的效率产生显著影响。

• 工作温度范围：-65°C到150°C，这一宽广的温度范围使得该元器件能在多种环境下稳定工作，适合航空、汽车、工业等领域的各类应用。

2. 安装类型与封装

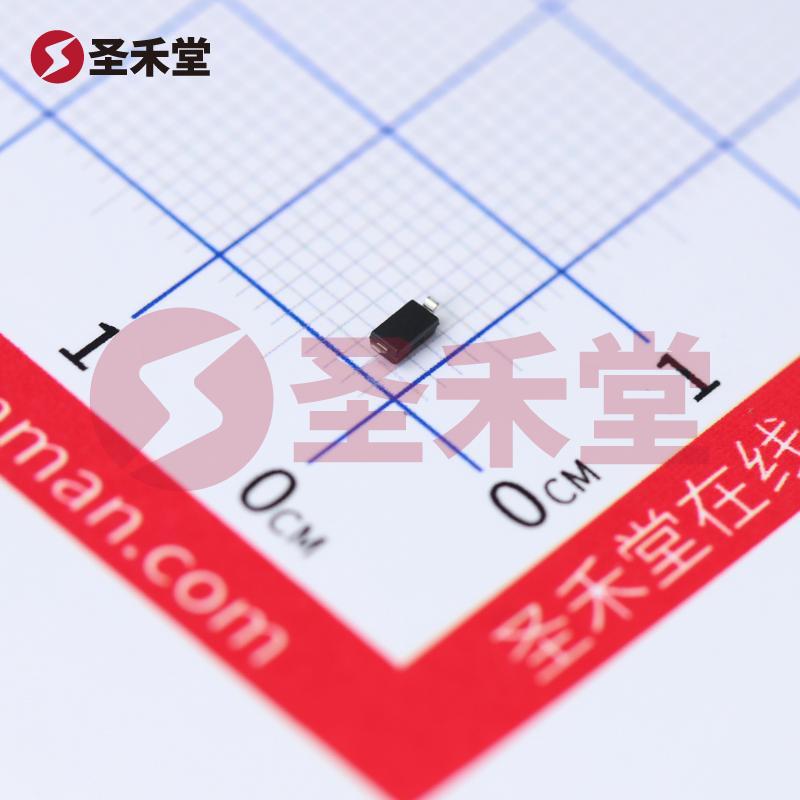

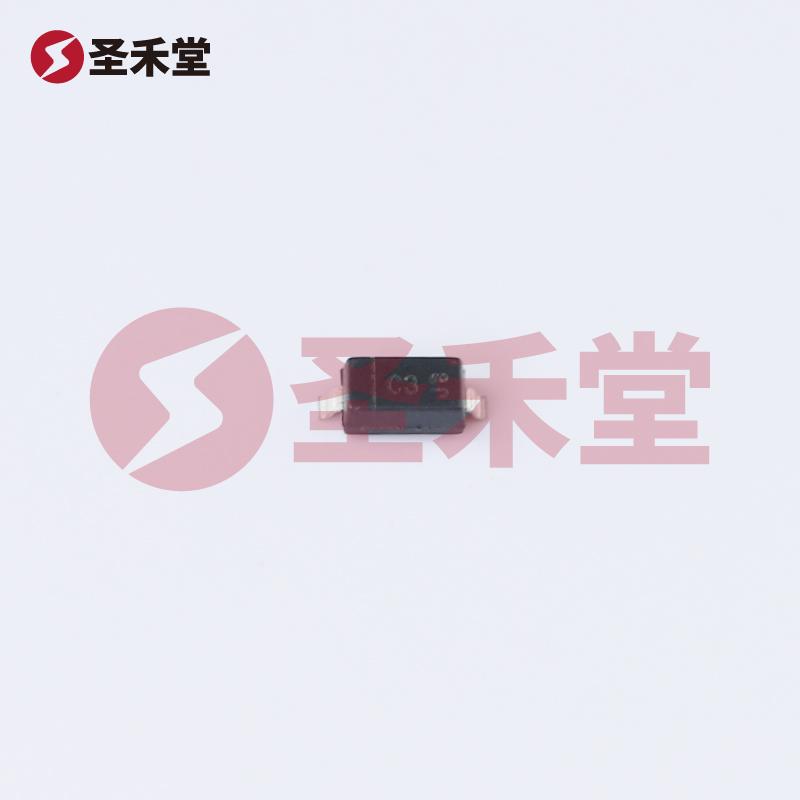

MMSZ5223B-7-F采用SOD-123封装，这是一种表面贴装型（SMD）封装，体积小、易于自动化焊接，提高了生产过程的效率。SOD-123封装设计方便在有限空间内实现多个元件的高密度集成，适用于现代电子设备日益追求小型化与高性能的需求。

3. 应用场景

MMSZ5223B-7-F的主要应用包括但不限于：

• 电源管理：用于电源适配器、开关电源等设备，确保输出电压稳定，从而保护后级电路。

• 过电压保护：在设计电路时，通过在关键信号线路加入MMSZ5223B-7-F稳压管，防止电压异常升高对电路设备造成损害。

• 信号调节：在模拟信号处理和数字电路中，通过稳压二极管对信号进行限制，保持信号在可接受的电压范围内，避免失真和电路故障。

• 便携式设备：由于其小巧的体积和广泛的工作温度范围，该稳压二极管非常适合用于各种便携式电子设备，如手机，平板以及其他个人电子产品。

4. 质量保障与可靠性

DIODES（美台）作为全球领先的半导体解决方案供应商之一，其产品均经过严格的测试和验证，以确保其在各种环境条件下的可靠性。MMSZ5223B-7-F作为其优秀系列产品之一，具备高一致性和优良的长期稳定性，适合在要求严格的工业和消费电子应用中推广使用。

结论

MMSZ5223B-7-F稳压二极管结合了优良的电气性能和广泛的应用范围，是设计师在构建各种电源及保护电路时的理想选择。凭借其卓越的产品特性和DIODES公司提供的强大技术支持，这款二极管必将在未来的电子应用中发挥重要作用。无论是用于新产品开发，还是在现有设计中进行改良，MMSZ5223B-7-F都能够为您提供理想的解决方案。
