AP7335-33WG-7
AP7335-33WG-7参数
| 输出配置 | 正 | 输出类型 | 固定 |
| 稳压器数 | 1 | 电压 - 输入（最大值） | 6V |
| 电压 - 输出（最小值/固定） | 3.3V | 电压降（最大值） | 0.2V @ 300mA |
| 电流 - 输出 | 300mA | 电流 - 静态 (Iq) | 80µA |
| PSRR | 65dB（1kHz） | 控制特性 | 使能 |
| 保护功能 | 过流，超温 | 工作温度 | -40°C ~ 85°C |
| 安装类型 | 表面贴装型 | 封装/外壳 | SC-74A，SOT-753 |
| 供应商器件封装 | SOT-25 |
AP7335-33WG-7手册
AP7335-33WG-7概述

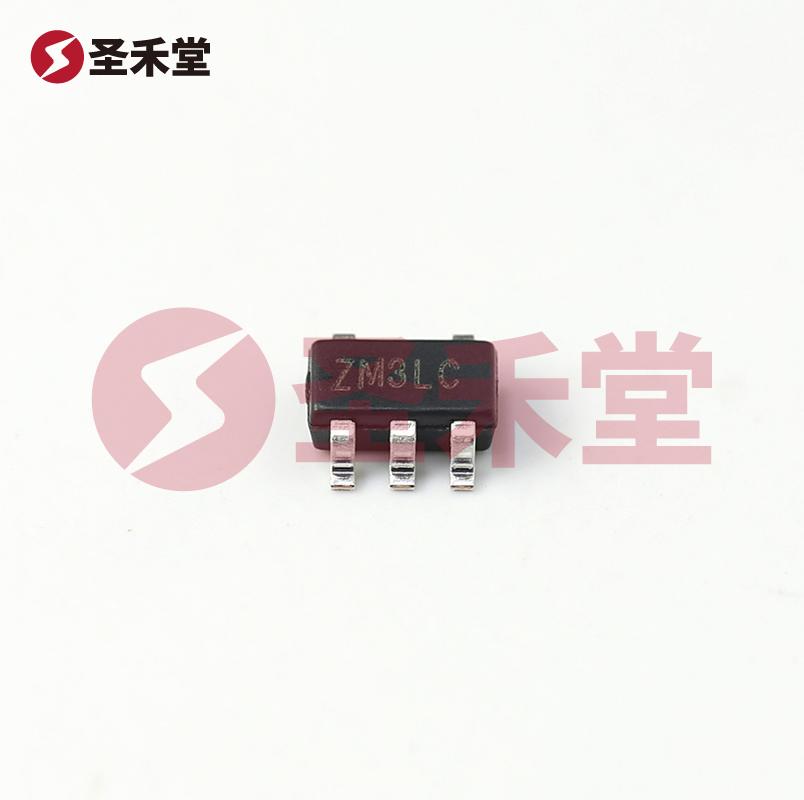

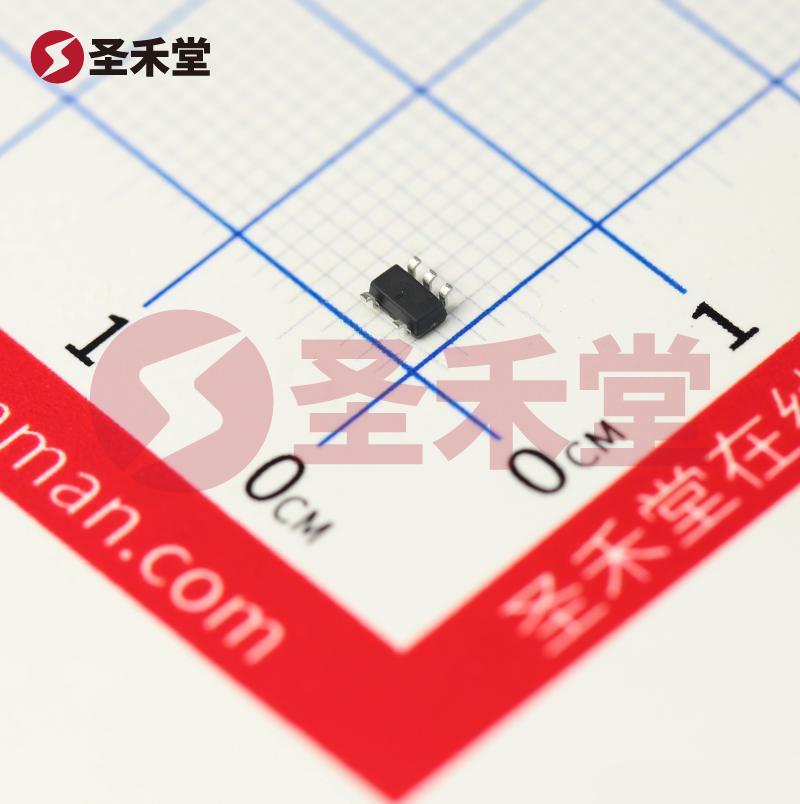

产品概述： AP7335-33WG-7
一、产品简介
AP7335-33WG-7是一款高性能的线性稳压器，具备固定输出电压为3.3V的特点，适合广泛应用于各种电子设备中。该器件由DIODES（美台）公司设计制造，采用SOT-25封装，方便在现代电子电路中进行表面贴装。其稳压特性使其成为满足电源需求的理想选择，特别是在对电源稳定性要求较高的场合。
二、基本参数
输出配置与类型：AP7335-33WG-7具有正极输出配置，输出电压为固定值3.3V，确保电路得到稳定的电源供应。
输入电压范围：本稳压器支持最大输入电压为6V，适应多种供电环境，能够在多种电源条件下可靠工作。
输出电流：其最大输出电流可达300mA，满足大多数低功耗设备的需求，适合用于传感器、低功耗微控制器等应用。
静态电流：在待机模式下，该器件的静态电流为80μA，优化了能效，尤其是在电池供电的应用中表现出色。
电压降：该稳压器的最大电压降为0.2V（在300mA输出下），为电源设计提供了更大的灵活性，能够更高效地调节输出与输入电压之间的差异。
功率抑制比（PSRR）：PSRR为65dB（1kHz），表示其对输入电源噪声的良好抑制能力，确保了输出电压的纯净性，提高了系统的整体稳定性。
温度范围：AP7335-33WG-7的工作温度范围为-40°C至85°C，使其适用于严苛环境下的应用，满足广泛的工业、汽车及消费类电子设备的需求。
三、保护特点
该线性稳压器内置各种保护功能，包括过流和超温保护，确保其在异常工作条件下依然安全可靠。过流保护能够防止器件因负载过大而损坏，而超温保护则可避免过热引起的故障，提高了产品的长久性与可靠性。
四、应用场景
AP7335-33WG-7稳定的输出电压和优秀的性能使其在多种应用中成为理想的选择，包括但不限于：
- 便携式消费电子设备：如智能手机、平板电脑等。
- 工业控制设备：如传感器供电或小型工业计算机。
- 汽车电子：为仪表板、娱乐系统等设备提供稳定电压。
- 通信设备：为射频模块与低功耗传输设备提供可靠的电源。
总结
AP7335-33WG-7是一款设计精良、性能卓越的线性稳压器，适合多种应用场合。它的固定输出、低功耗特性以及多重保护功能使其成为为现代电子设计提供稳定电源的可靠选择。通过选择AP7335-33WG-7，工程师可以确保其系统在高性能与高稳定性之间保持优良的平衡，为最终用户提供更好的使用体验。
