DMN53D0LQ-7

DMN53D0LQ-7 产品概述

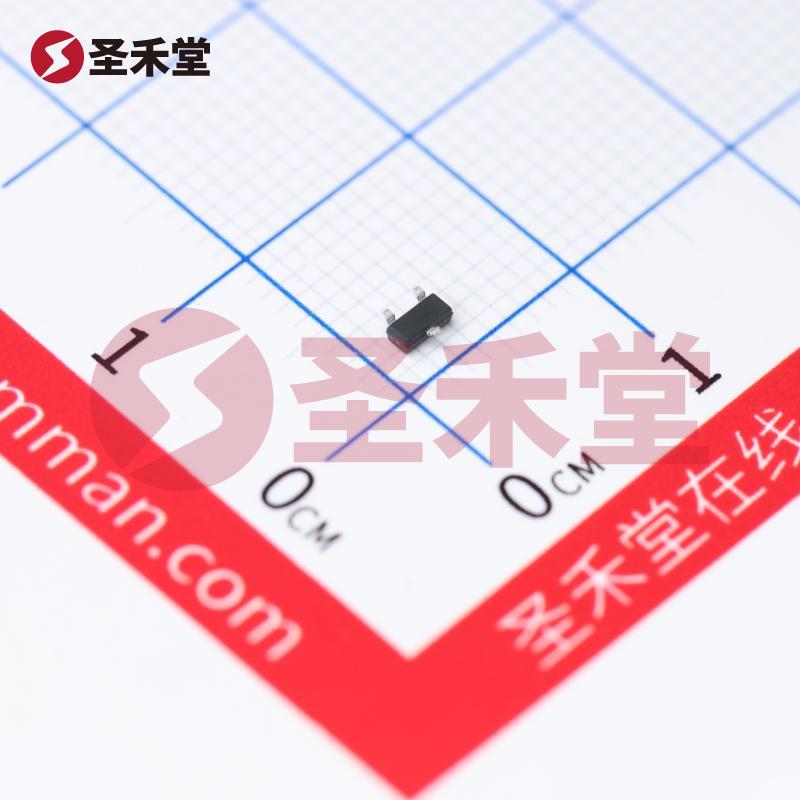

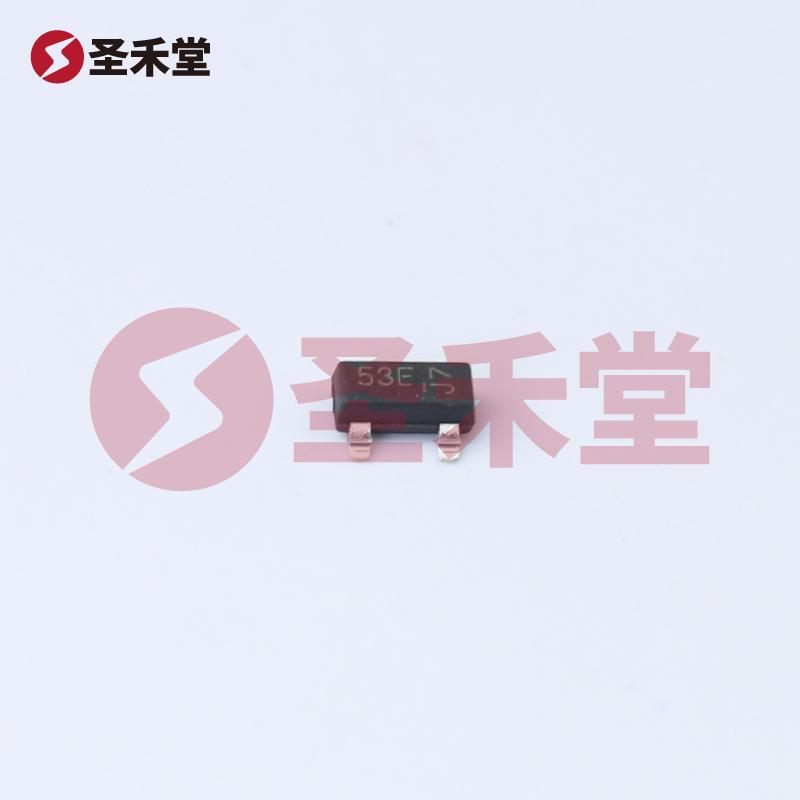

一、基本信息 DMN53D0LQ-7是一款高性能的N沟道金属氧化物半导体场效应管（MOSFET），它主要用于各种电子设备中的开关和放大应用。该器件由DIODES（美台）生产，具有额定漏源电压为50V，最大连续漏极电流为500mA（在25°C环境下）。该MOSFET特别适合表面贴装应用，其小巧的SOT-23封装（TO-236-3, SC-59）使其能够在空间有限的电路中找到广泛使用。

二、性能参数

1. 结构特征

   • FET类型：N通道
   • 技术：MOSFET（金属氧化物半导体）

2. 电气参数

   • 漏源电压（Vdss）：高达50V，适合多种电源管理应用。
   • 连续漏极电流（Id）：25°C时为500mA，满足大部分小功率电源设计需求。
   • 驱动电压：具有2.5V和10V的不同驱动电压标准，允许设计灵活性。
   • 最大导通电阻（Rds On）：在500mA和10V条件下，最大导通电阻为1.6欧姆，确保高效的功率传递。
   • 栅极-源极阈值电压（Vgs(th)）：最大值为1.5V @ 250µA，低阈值电压有助于提升开关效率。

3. 电荷和电容

   • 栅极电荷（Qg）：在4.5V驱动下，最大2nC使其快速开关，适合高频应用。
   • 输入电容（Ciss）：在25V条件下为46pF，确保器件对高频信号的响应能力。

4. 散热和温度范围

   • 功率耗散：最大功率耗散为370mW（当环境温度为Ta时），适合低功耗电路设计。
   • 工作温度范围：-55°C到150°C（TJ），确保器件在极端环境中也能稳定工作。

三、应用领域 DMN53D0LQ-7广泛应用于电子设备中的开关电源和放大电路。由于其高耐压、低导通电阻和小型封装特性，该MOSFET非常适合以下领域：

• 移动通信设备：如智能手机，平板电脑等，因为其小型化和高效性有助于延长设备的续航时间。
• 工业控制：在各种传感器和执行器中都可以使用该器件进行开关控制。
• 电源管理：广泛应用于DC-DC转换器和电池充电器中，以实现高效的电源转换。
• 汽车电子：在汽车中用于电源调节和负载切换，以实现更可靠的能源管理。

四、设计注意事项 在使用DMN53D0LQ-7时，设计师需要注意以下几点：

• 确保Vgs（栅源电压）未超过±20V限制，以避免器件损坏。
• 选择合适的散热措施，因为尽管功率耗散为370mW，但高负载下发热情况必须考虑。
• 在高频应用中，适当选择驱动电路以优化开关性能，并减少开关损耗。

总结 DMN53D0LQ-7是一款高度可靠且功能丰富的N通道MOSFET，适用于众多电子应用场合。其小巧的SOT-23封装、广泛的工作温度范围和出色的电气性能使其成为设计师和工程师在无线通信、工业控制和电源管理领域的理想选择。通过合理的设计与应用配置，DMN53D0LQ-7能够在各类产品中为用户提供高效、稳定的电气性能。
