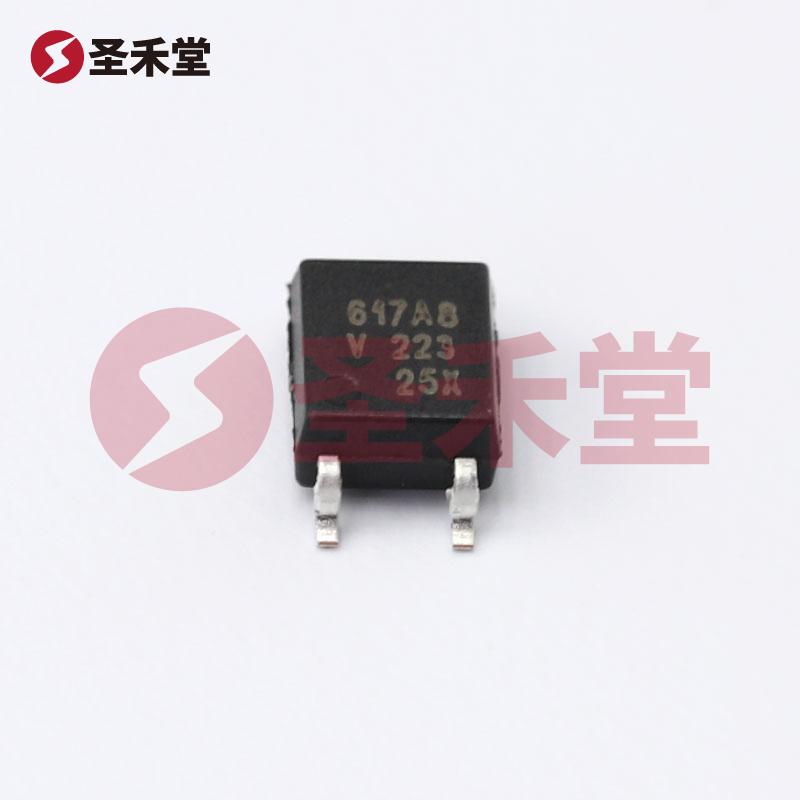

VOM617A-8X001T

VOM617A-8X001T 产品概述

1. 产品简介

VOM617A-8X001T 是一款由 VISHAY (威世) 生产的高性能光耦合器，具备单通道的设计，专为电气隔离、高速信号传输与信号兼容而打造。该光耦合器采用晶体管输出，具有良好的电流传输能力与宽广的工作温度范围，使其适用于多种工业和消费类电子应用，确保系统的安全性与可靠性。

2. 基本参数

• 通道数: 1
• 电压 - 隔离: 3750Vrms
• 电流传输比: 最小值为 130% @ 5mA，最大值为 260% @ 5mA，表示出色的信号传递能力。
• 接通/关断时间: 必要的切换速度，典型值为 6µs 和 4µs。
• 上升/下降时间: 典型上升与下降时间均为 3µs，确保快速反应以适应高速电路需求。
• 输入类型: 优化为直流（DC），适合直流应用。
• 输出类型: 采用晶体管输出，提供稳定的电流输出。
• 最大输出电压: 80V，供电能力高，满足多种电路设计需求。
• 输出电流/通道: 50mA，能够提供足够的驱动能力。
• 正向电压 (Vf): 典型值为 1.1V，符合低功耗设计需求。
• 最大直流正向电流 (If): 60mA，为用户提供较大的设计自由度。
• Vce 饱和压降: 最大为 400mV，确保在输出状态下的能效。
• 工作温度范围: -55°C ~ 110°C，适合挑战性环境下的应用。
• 安装类型: 表面贴装型，适合现代电子元器件设计。
• 封装类型: 4-SMD，鸥翼形式，便于自动化生产和焊接。
• 供应商器件封装: 4-SOP（2.54mm），小巧而高效，适用于各种电路布局。

3. 应用领域

VOM617A-8X001T 广泛应用于多个电子设备中，包括但不限于：

• 工业控制: 在工业自动化设备中应用于信号隔离和数据传输，确保操作的安全性。
• 电源管理: 在开关电源中用作反馈隔离，保证高效的电能转换与稳定的输出。
• 通信设备: 在数据通信线路中提供信号隔离，以免低频干扰对系统产生负面影响。
• 消费电子: 适合用于家用电子产品，确保用户的安全同时满足严格的性能需求。

4. 优势

• 高隔离电压: 3750Vrms的隔离电压确保用户在使用电气设备时的安全性，保护敏感元器件及微处理器。
• 快速响应时间: 在电路快速变化时，光耦合器能够迅速接通与断开，提升系统整体的响应效率。
• 出色的电流传输比: 提供良好的信号传递能力，确保通信的准确性与稳定性。
• 宽温度范围: 能够在-55°C到110°C的环境条件下正常工作，特别适合于极端工作环境的应用。

5. 总结

VOM617A-8X001T 是一款在性能与可靠性之间取得优秀平衡的光耦合器，适合在多种工业与消费电子领域中应用。其优越的电气参数和耐用的设计使得该产品成为基于直流电源的各种应用的理想选择。 VISHAY作为全球领先的电子元器件制造商，始终致力于为客户提供高质量、高可靠性的解决方案，VOM617A-8X001T 的问世进一步证明了其在光电隔离技术中的领导地位。
