TL064IDR

TL064IDR 产品概述

TL064IDR 是德州仪器（Texas Instruments）生产的高性能 J-FET 输入运算放大器，广泛应用于信号处理和高灵敏度的测量系统中。该器件具备出色的性能指标，适合用于各种电子电路设计，尤其在低噪声和高输入阻抗的应用场景中表现尤为突出。

基本特性与技术参数

TL064IDR 具备以下关键参数，使其成为众多应用的理想选择：

• 放大器类型: TL064 是基于 J-FET 技术设计的运算放大器，提供高输入阻抗和低输入偏置电流， 是处理微弱信号和高阻抗信号的理想选择。

• 电路数: 该器件集成了四个独立的运算放大器，能够满足多通道信号处理的需求，同时简化了设计，减少了电路板空间。

• 压摆率: TL064 的压摆率为 3.5 V/µs，适用于中速信号处理，为信号的忠实还原提供了保障。

• 增益带宽积: 该器件的增益带宽积为 1 MHz，使其在多种频率下进行增益调整时，仍能保持良好的性能。

• 输入偏置电流: TL064 的输入偏置电流仅为 30 pA，极大减少了信号源的负载效应，尤其在高阻抗应用中显得尤为重要。

• 输入补偿电压: 3 mV 的输入补偿电压使其在处理细微信号时，具备更高的准确性和稳定性。

• 供电电流: 工作时电流为 200 µA，高效能也使其适合于低功耗设计。

• 供电电压: TL064 支持多种供电电压范围，从单电源 7V36V 到双电源 ±3.5V18V，灵活适配不同电源配置的需求。

• 工作温度: TL064 适合在 -40°C 到 85°C 的广泛温度范围内工作，增强了其在各种环境下的应用能力。

封装与安装

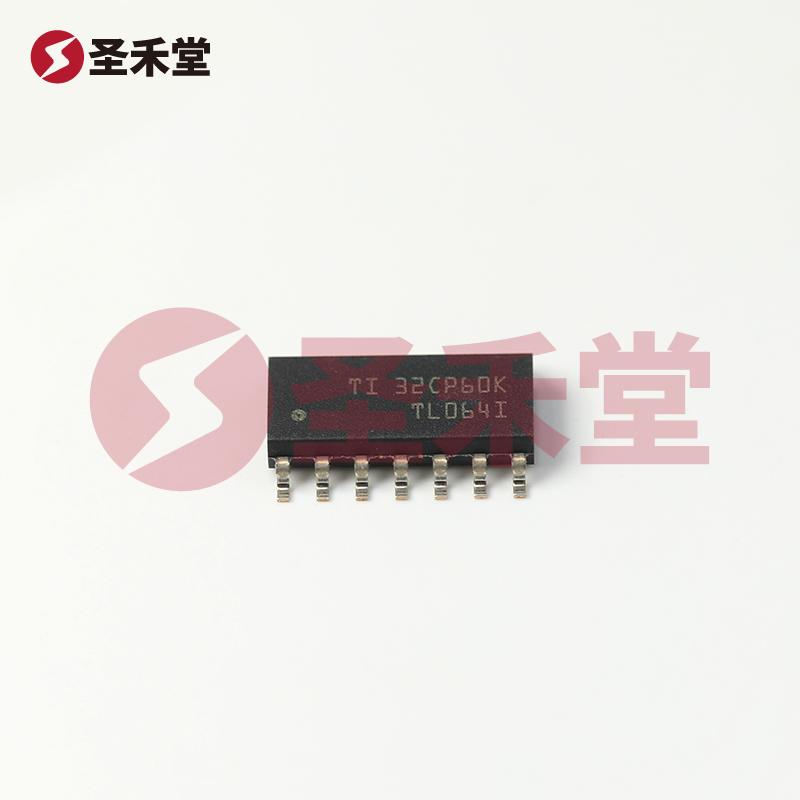

TL064IDR 采用 14-SOIC 表面贴装封装，具有良好的机械稳定性和电气性能，能够有效节省空间并简化装配。其封装规格（0.154" 宽，3.90mm）使其能够与多种电路设计兼容，广泛适用于各种应用。

应用场景

TL064IDR 产品由于其高输入阻抗、低噪声特性和广泛的供电范围，通常应用于：

• 传感器信号处理: 适用于温度、压力、光线等各类传感器的前置放大器。
• 音频放大器: 适合用作音频信号处理，尤其在高保真音频设备中，能有效提升信号质量。
• 医疗设备: 由于其极低的输入偏置电流及噪声，TL064 也常用于生物信号测量设备，如心电图（ECG）监测仪。
• 精密测量: 该元件能够用于需要高精度与低失真的信号放大应用，如仪器仪表和数据采集系统。

总结

TL064IDR 运算放大器的设计使其成为信号处理应用中的强大工具，凭借其卓越的技术规格、良好的温度适应性及高灵活性，确保其在现代电子设备中的广泛适用性。无论是在工业、医疗还是消费类电子产品中，它都能凭借其出色的性能满足严苛的设计要求，是工程师们在设计多种应用时的可靠选择。
