LM2904VDR2G

LM2904VDR2G 产品概述

简介

LM2904VDR2G 是安森美（ON Semiconductor）公司设计的一款高性能双路运算放大器，广泛应用于各种模拟电路中。它的设计基于通用放大器结构，具有诸多优势，例如宽广的供电电压范围、较低的输入偏置电流和出色的增益带宽积。这使得 LM2904VDR2G 在多种工业应用中都表现出色，包括信号调理、数据采集和反馈控制等。

主要特性

1. 放大器类型: 通用运算放大器，适用于多样的应用。
2. 电路数: 集成了两个运算放大器，使得设计更加灵活，能够节省电路板空间。
3. 压摆率: 0.6V/µs，虽然相对较低，但已足够满足大多数音频与低频信号处理需求。
4. 增益带宽积: 1MHz，保证了良好的频率响应能力，使其能够有效处理频率高达1MHz的信号。
5. 输入偏置电流: 45nA，极小的输入偏置电流使其适合高阻抗应用，如传感器信号放大。
6. 输入补偿电压: 2mV，有助于提高电路的稳定性，对精密应用非常重要。
7. 供电电流: 每路仅需1.5mA的电流，适合低功耗应用。
8. 输出电流: 每个通道可提供最高40mA的输出电流，适于驱动低负载的输出。
9. 供电电压范围: 单极性供电范围为3V至32V，双极性供电从±1.5V至±16V，满足绝大多数应用的电源需求。
10. 工作温度范围: -40°C至125°C，适合苛刻的工业环境。

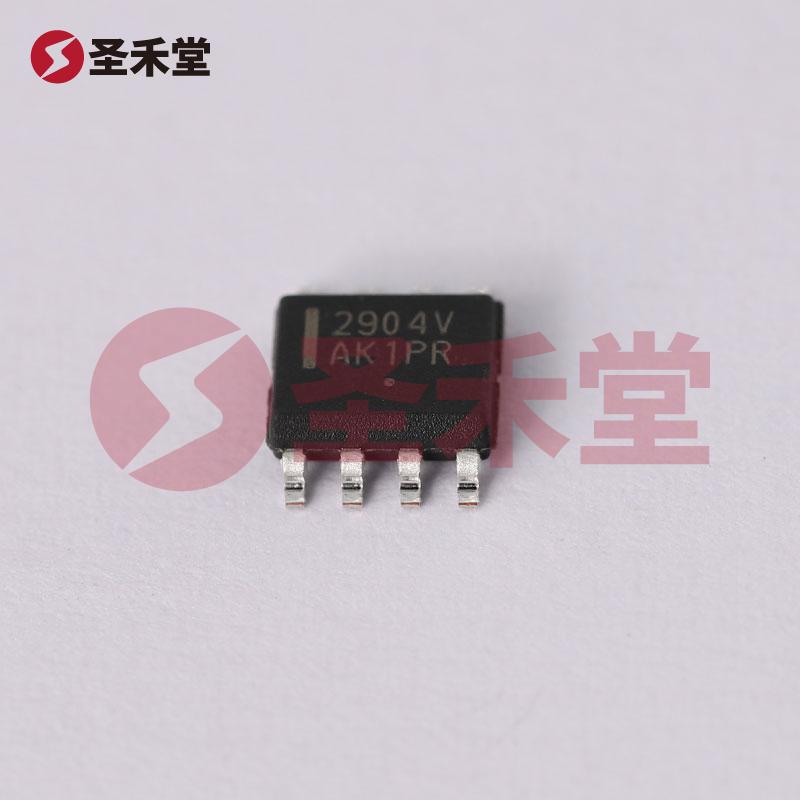

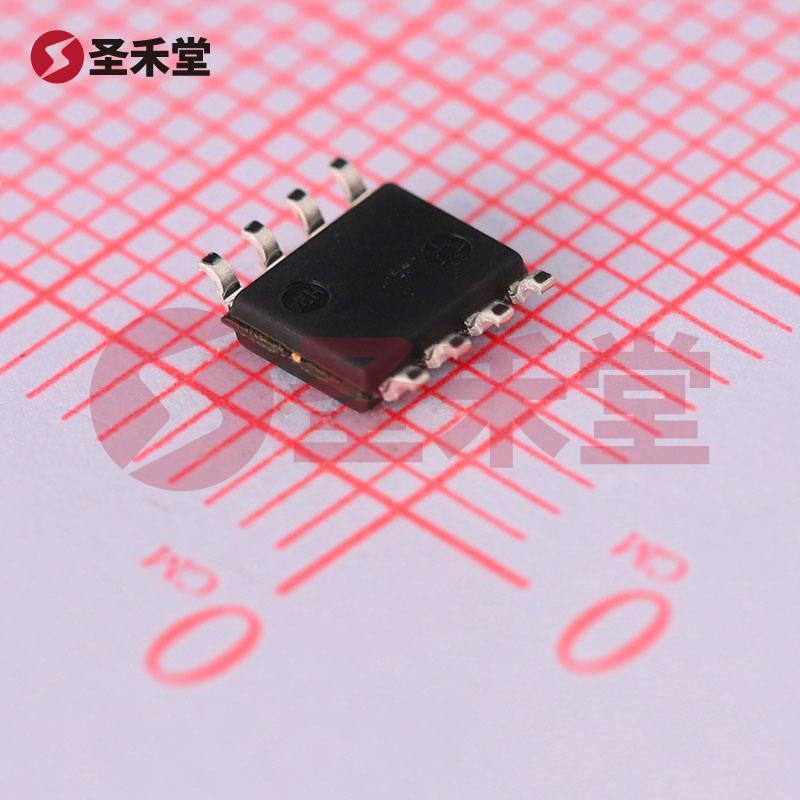

11. 封装类型: 采用8-SOIC表面贴装型封装，有效节省空间并简化PCB设计。
12. 可靠性: 该器件具备高温工作和长期稳定性，保证在恶劣环境下的持续运行。

应用场合

LM2904VDR2G 通常应用于下列领域：

• 信号调理和放大: 适合用于音频信号处理和传感器信号放大，能够有效增强微弱信号，保障系统稳定运行。
• 数据采集系统: 在数据采集系统中用作信号放大，可以提高系统的采集灵敏度。
• 反馈和控制系统: 用于快速反馈回路的运算放大器，以确保系统保持在理想的工作状态。
• 消费电子产品: 广泛应用于家用电器与便携设备中，帮助这些设备提升整体性能和用户体验。

设计指南

在设计应用中，使用 LM2904VDR2G 时需特别关注以下几点：

• 电源设计: 确保供电电压在推荐范围内，以避免器件损坏或性能下降。
• 输入保护: 由于其高输入阻抗，建议为输入端设置合适的保护电路，以防止高电压或电流的损害。
• 热管理: 虽然 LM2904VDR2G 在高温下表现良好，仍然需确保有足够的散热机制，特别是在高负载条件下工作时。
• 布局和电路设计: 采用适当的PCB布局和去耦设计，以降低噪声和提高信号完整性。

结论

LM2904VDR2G 作为一种性能优秀的双路运算放大器，凭借其灵活性和可靠性，适用于各种应用场合。它不仅满足了现代电子设计对高性能的需求，还确保了设计的经济性和竞争力。无论是工业控制、数据采集还是消费电子产品，LM2904VDR2G 都能够良好地适应并满足高标准的需求，是工程师们值得信赖的选择。
