BC848CLT1G

BC848CLT1G 产品概述

产品简介

BC848CLT1G 是一款由安森美（ON Semiconductor）生产的 NPN 型三极管，采用表面贴装型封装 SOT-23-3（TO-236）。凭借其优良的电气特性和广泛的应用，BC848CLT1G 一直以来都是电子设计中非常受欢迎的选择，特别在低功耗信号放大、开关控制等领域。

基本参数

• 晶体管类型： NPN
• 集电极最大电流 (Ic)： 100mA
• 集射极击穿电压 (Vce)： 30V
• 饱和压降 (Vce_sat)： 最大 600mV （在 Ib = 5mA 和 Ic = 100mA 时）
• 集电极截止电流 (ICBO)： 最大 15nA
• DC 电流增益 (hFE)： 最小值 420 （在 Ic = 2mA, Vce = 5V 时）
• 功率最大值： 300mW
• 频率跃迁： 100MHz
• 工作温度范围： -55°C 到 150°C
• 封装类型： SOT-23-3（TO-236）
• 安装方式： 表面贴装型

电气特性分析

BC848CLT1G 的电气特性使其适用于多种电子应用。它的最大集电极电流达到 100mA，足以满足大部分小信号放大以及开关操作需求。该三极管的 Vce 最大击穿电压为 30V，意味着它可以在较高电压下安全工作，适合在较高电压环境中使用。

饱和压降（Vce_sat）为 600mV，这在放大电路中是较低的，有助于提高能效。DC 电流增益 (hFE) 的最小值为 420，说明在较小的基极电流下，能够控制较大的集电极电流，提供良好的放大效能。此外，低截止电流（ICBO，仅 15nA）意味着在闭合状态下几乎没有浪费电流，提高了整体能效。

工作环境和应用场景

BC848CLT1G 的宽工作温度范围（-55°C 至 150°C）使得它能够在极端环境中稳定工作。因此，它被广泛应用于航天、汽车电子及工业控制等领域的高可靠性产品中。

由于其较高的频率跃迁特性（高达 100MHz），该三极管适用于高频信号的处理，因此在音频放大器、射频放大器、调制解调器和其他通信设备中的应用也颇为广泛。这些特性使得 BC848CLT1G 适合作为开关元件、信号放大器和逻辑控制单元等。

封装与安装

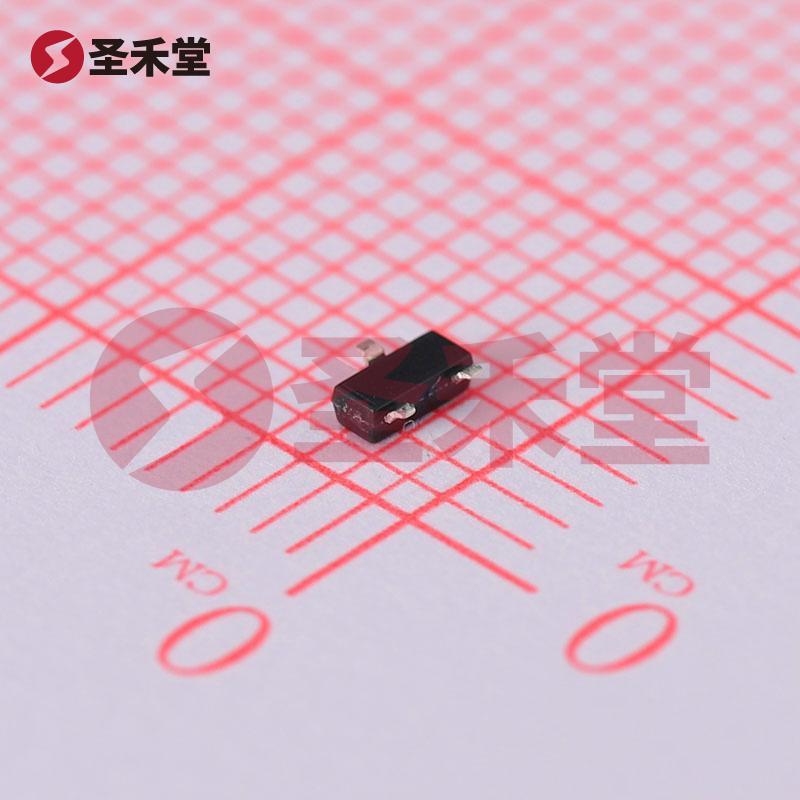

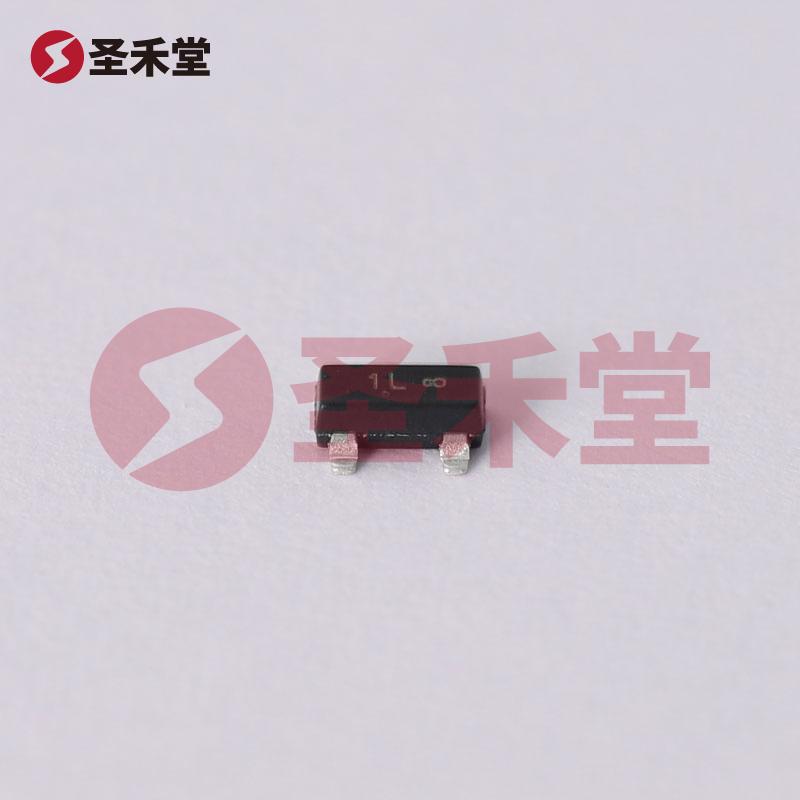

BC848CLT1G 采用 SOT-23-3 封装，适用于表面贴装技术（SMT），为现代电子组合和小型化设计提供了便利。这种封装的优势在于其小型、轻量化，适合高密度电路板的布局。

总结

BC848CLT1G 是一款功能强大的 NPN 三极管，凭借其优异的增益特性、低功耗和广泛的温度适应性，成为了电子设计中的一款理想元器件。对于需要同时兼顾性能与可靠性的应用场景，BC848CLT1G 是值得考虑的方案。产品的多样化特性使得其适用于多种不同的电子产品中，无论是消费类电子、工业设备还是汽车电子，均可见其身影。
