晶体管类型 | 2 PNP(双) | 电流 - 集电极 (Ic)(最大值) | 100mA |
电压 - 集射极击穿(最大值) | 65V | 不同 Ib、Ic 时 Vce 饱和压降(最大值) | 650mV @ 5mA,100mA |
电流 - 集电极截止(最大值) | 15nA(ICBO) | 不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值) | 220 @ 2mA,5V |
功率 - 最大值 | 380mW | 频率 - 跃迁 | 100MHz |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
封装/外壳 | 6-TSSOP,SC-88,SOT-363 | 供应商器件封装 | SC-88/SC70-6/SOT-363 |
BC856BDW1T1G 是一款高性能的 PNP 类型晶体管,由安森美(ON Semiconductor)生产,专为多种电子应用设计。这款三极管具有出色的电气特性与广泛的适用性,在现代电子设备中表现卓越。以下是该产品的详细说明及其应用领域。
晶体管类型:BC856BDW1T1G 为 PNP(双极型)晶体管,适合需要负载电流控制的电路设计。
最大集电极电流(Ic):本产品能够承受最大集电极电流为 100 mA,满足大多数低功耗和中等功耗电路的需求,适合信号放大及开关应用。
最大集射极击穿电压(Vce):其最大电压可达到 65 V,确保器件在多种电源条件下的稳定运行,适合高电压电路的使用。
饱和压降(Vce(sat)):在 5 mA 和 100 mA 的集电极电流下,饱和压降最大值为 650 mV,低的饱和压降能有效降低功耗,提升电路效率。
集电极截止电流(ICBO):在正常工作条件下,集电极截止电流最大值为 15 nA,表明其在非导通状态下具有极低的漏电流。
增益特性:在 2 mA 和 5 V 的测试条件下,其直流电流增益(hFE)最小值达到了 220,确保信号的高增益放大能力,对于各种放大器设计来说至关重要。
功率处理能力:最大功率可达 380 mW,这意味着它在强负载条件下仍能保持稳定的工作状态,适合功率放大应用。
频率响应:产品的跃迁频率为 100 MHz,适合用于高频信号的处理与放大,尤其在通信和射频应用中表现突出。
工作温度范围:该器件支持宽广的工作温度范围,从 -55°C 到 150°C,适合高级应用,比如汽车电子、工业控制等极端环境下的工作需求。

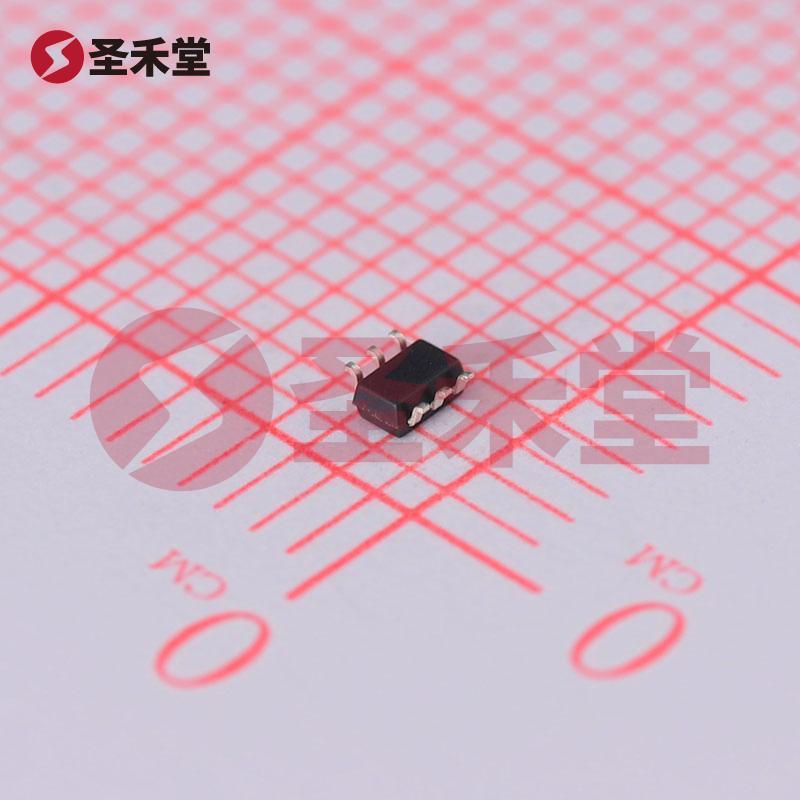

封装类型:BC856BDW1T1G 采用小型的表面贴装封装(SOT-363),封装体积小巧,便于在空间受限的电路板上使用,增强了电路的紧凑性与效率。
BC856BDW1T1G 适用于广泛的电子设计和应用,包括但不限于:
BC856BDW1T1G 是一款性能和稳定性兼具的 PNP 晶体管,能够满足现代电子设备的严苛要求。凭借其出色的电气特性、广泛的应用场景以及小型封装设计,它在消费电子、汽车电子以及工业控制等领域中拥有广泛的市场潜力。安森美作为业界领先的半导体供应商,继续为客户提供高质量的电子元器件,助力他们创新设计并实现高效能。
