BAW56T-7-F

BAW56T-7-F 产品概述

产品简介

BAW56T-7-F是一款高性能的开关二极管，专为各种电子应用设计，特别适合对信号处理和整流要求较高的电路。该元器件由DIODES（美台）公司制造，采用SOT-523表面贴装封装，具有优良的电气特性和可靠的热稳定性，适合制造更小型和高效的电子产品。

关键特性

1. 电气性能

   • 平均整流电流 (Io): 每个二极管的额定平均整流电流为75mA（DC），适合低功耗电源和信号链路的应用。
   • 正向电压 (Vf): 在50mA的工作条件下，其正向电压约为1V，这一特性使其在小信号应用中表现出较低的导通损耗。
   • 反向电压 (Vr): 最大直流反向电压为85V，确保在感应电流条件下其不会发生失效或破坏。
   • 反向泄漏电流: 当反向电压为75V时，反向泄漏电流仅为2µA，优良的反向特性使其适合高频电路及高灵敏度信号处理。

2. 高温性能

   • 工作温度范围: 工作结温范围为-65°C至150°C，能够在极端的环境下保持稳定性，适用于工业、航空航天及汽车等领域的应用。

3. 开关特性

   • 反向恢复时间 (trr): 具有快速反向恢复时间4ns，能够高效地处理频繁的开关操作，适用于高频开关电源和脉冲信号处理应用。

封装及安装

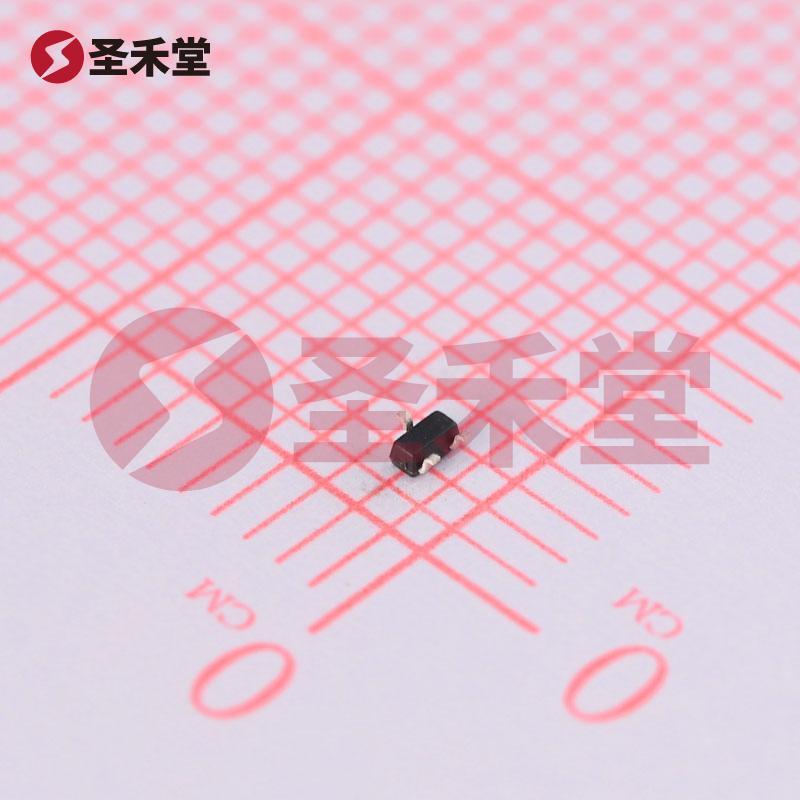

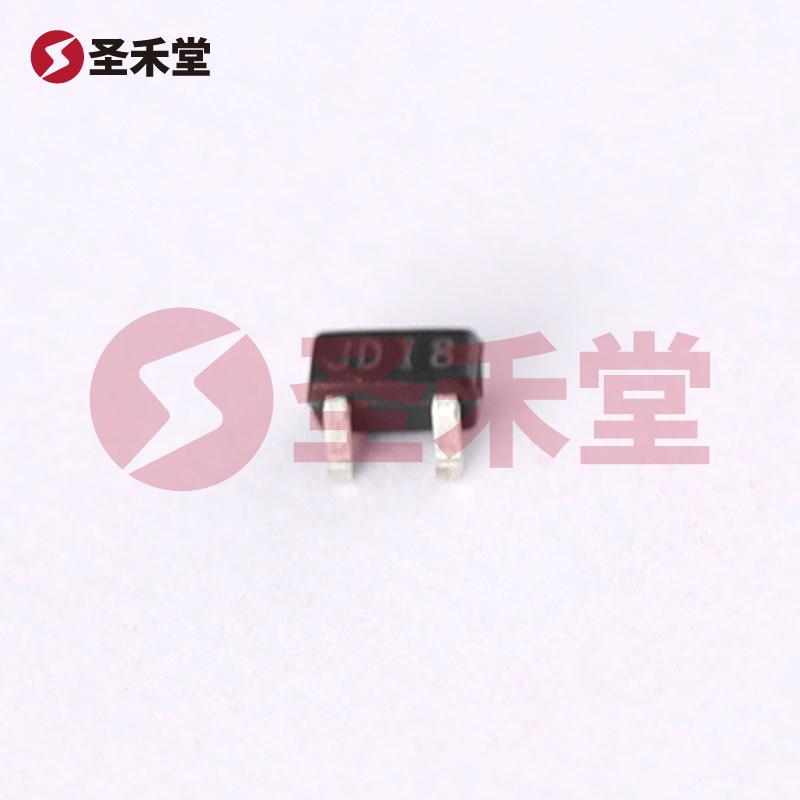

BAW56T-7-F采用SOT-523封装，该封装具有紧凑的尺寸和卓越的热性能。这一表面贴装器件的设计使其适合自动化贴装，能够有效减少电路板空间的占用，同时提升了电路的整体性能。其简便的安装方式也使得生产和组装过程更加高效。

应用领域

BAW56T-7-F广泛应用于多个领域，包括但不限于：

• 开关电源: 在DC-DC变换器和AC-DC整流电路中，可以提供高效的开关操作。
• 信号处理电路: 其低正向电压和快速开关特性使其成为射频信号处理、检测及放大器电路的理想选择。
• 保护电路: 常用作过压保护和反向电压保护器件，有助于提高系统的可靠性和稳定性。

总结

BAW56T-7-F是一款综合性能优良的小信号开关二极管，凭借其低功耗特性和广泛的工作温度范围，能够满足现代电子产品对高性能和小型化的需求。其出色的电气参数和可靠的工艺使得它在各种复杂或严苛应用中都能表现出色，成为设计工程师的首选器件之一。无论是在消费电子、工业控制，还是汽车电子中，BAW56T-7-F都能够提供优越的性能，推动应用的创新与发展。
