DMPH6050SK3Q-13

DMPH6050SK3Q-13 产品概述

产品简介

DMPH6050SK3Q-13 是一款由美台（DIODES）推出的高性能 P 通道 MOSFET，封装类型为 TO-252（也称 DPAK），专为各类高效功率应用而设计。该器件的主要特点包括宽电压范围、高电流承载能力及良好的导电性能，是现代电子设备中不可或缺的重要元件。

主要规格

• FET 类型: P 通道
• 技术: MOSFET（金属氧化物场效应晶体管）
• 漏源电压（Vdss）: 最高可达 60V，适用于多种工业和消费电子应用
• 连续漏极电流 (Id): 25°C 时可达 7.2A（在环境温度下）、23.6A（在晶体管结温下）
• 驱动电压: 最小 Rds On 驱动电压为 4.5V，最大为 10V，使其在不同电压下也能保持良好的性能
• 导通电阻 (Rds(on)): 在 10V 驱动电压下，7A 时最大导通电阻为 50 毫欧，提供了优异的导电效率
• 栅极阈值电压 (Vgs(th)): 最大值为 3V @ 250μA，确保快速开启和关闭
• 栅极电荷 (Qg): 最大值为 25nC @ 10V，适合高频应用
• 输入电容 (Ciss): 在 30V 时，最大输入电容为 1377pF，支持高效能输入信号处理
• 功率耗散: 在环境温度下最大功率耗散达到 1.9W，适合低功耗设计
• 工作温度范围: 从 -55°C 到 175°C 的宽广工作温度适用范围，满足严苛环境下的稳定运行需求

封装和安装

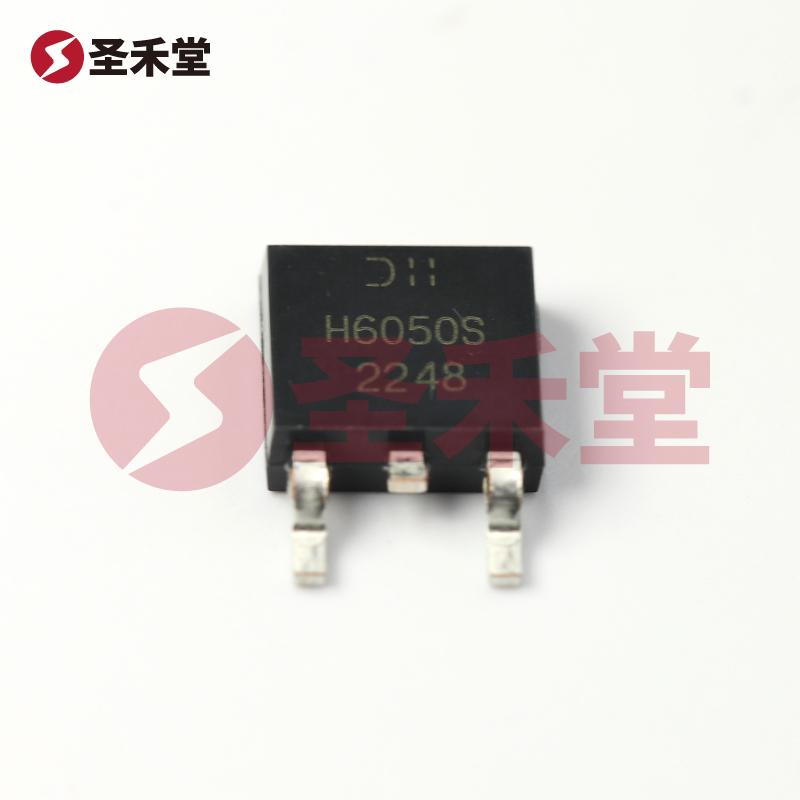

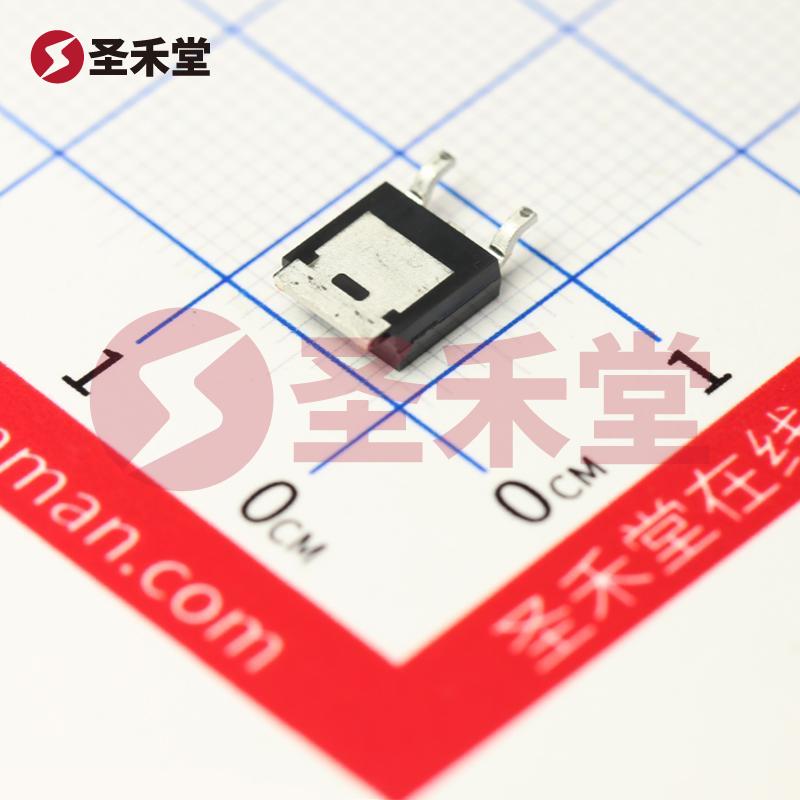

DMPH6050SK3Q-13 使用 TO-252 封装形式，这种表面贴装器件具有良好的散热性能和较小的安装面积。TO-252 封装的设计使得这种MOSFET 更加便于集成入现代电子电路中，优化 PCB 布局和空间使用。

应用领域

DMPH6050SK3Q-13 适用于多个领域，包括：

• 电源管理: 可以在开关电源、线性稳压器等电源模块中用作开关开关，同时降低导通损耗。
• 负载开关: 在便携式设备、LED 照明和汽车应用中作为负载开关，以优化功率分配。
• 电动机驱动: 动力控制电路中可应用于电动机驱动，减少热量发散，提高效率。
• 通用开关应用: 由于其优秀的电气特性，可广泛应用于各种通用开关电路。

性能优越性

作为一款 P 通道 MOSFET，DMPH6050SK3Q-13 具有较低的开关损耗和导通损耗，适合高效能电路设计。其设计符合现代电子产品对功率效率的需求，尤其是在需要快速切换及热量管理的应用中表现卓越。

结论

总之，DMPH6050SK3Q-13 是一款性能突出的 P 通道 MOSFET，适用于广泛的电子应用。凭借其高电压和电流能力，以及很好的电气特性，使其在功率管理及负载开关领域中成为一个理想的选择。无论是在消费电子、工业自动化，还是电动工具上，其卓越的性能均能满足市场不断增长的需求。
