ZXT13N20DE6TA

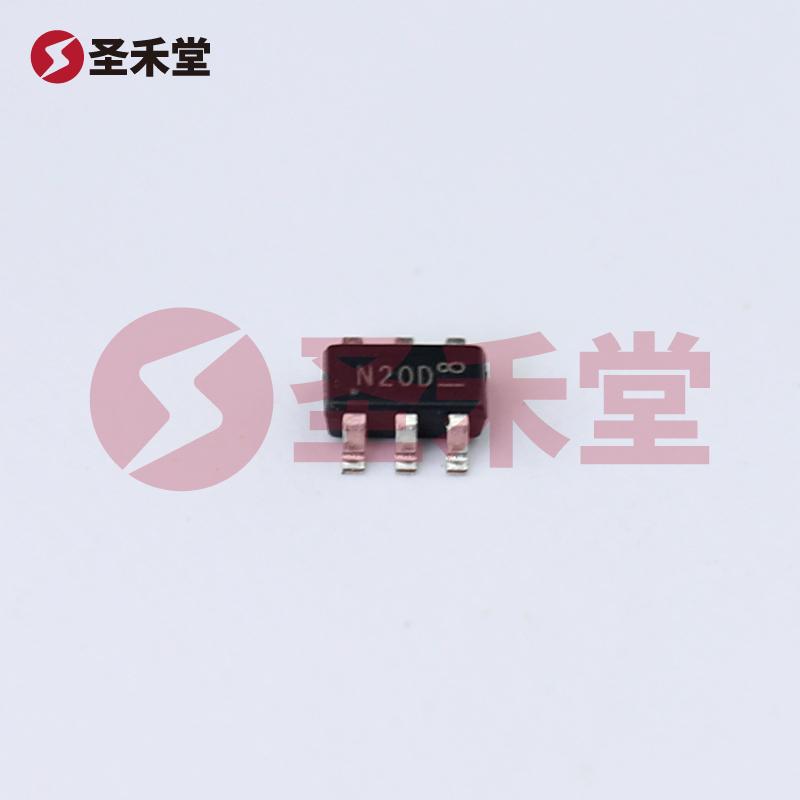

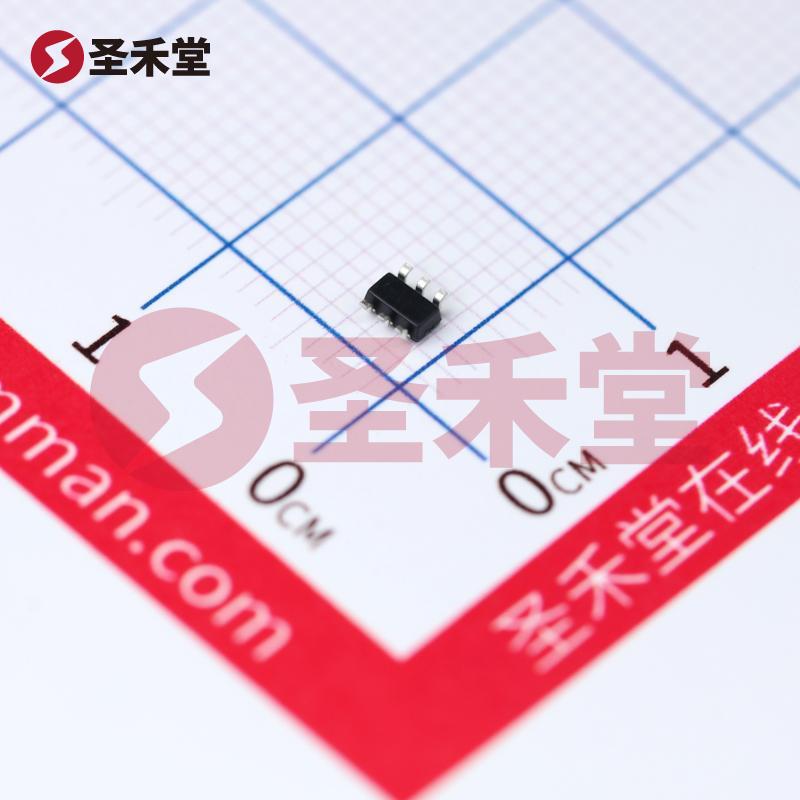

ZXT13N20DE6TA 产品概述

概述

ZXT13N20DE6TA 是一款高性能 NPN 型功率晶体管，具有卓越的电流处理能力和低饱和压降，特别适合各种现代电子应用。作为 DIODES（美台）品牌下的一款产品，ZXT13N20DE6TA 在SOT-23-6封装中提供了优秀的热管理和空间利用效率，使其成为快速开关应用和线性放大电路的理想选择。

基础参数

• 晶体管类型：NPN
• 电流 - 集电极 (Ic) 最大值：4.5A
• 电压 - 集射极击穿（最大值)：20V
• 不同 Ib、Ic 时 Vce 饱和压降（最大值)：230mV @ 45mA，4.5A
• 电流 - 集电极截止（最大值)：100nA
• 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值)：300 @ 1A，2V
• 功率 - 最大值：1.1W
• 频率 - 跃迁：96MHz
• 工作温度：-55°C ~ 150°C（TJ）
• 安装类型：表面贴装型
• 封装/外壳：SOT-23-6

性能特点

1. 高电流承载能力：ZXT13N20DE6TA 能够接受高达 4.5A 的集电极电流，这使其在高功率应用中表现出色，适合用于电机驱动、开关电源和功率放大器等电路中。

2. 低饱和压降：其在高负载下表现出非常低的饱和压降（最高仅为230mV），这意味着在开关操作时损失的能量极少，从而提高了电源的效率并减少了热量产生，帮助延长了设备的寿命。

3. 出色的频率响应：具有高达 96MHz 的跃迁频率，ZXT13N20DE6TA 对快速信号处理具有良好的适应性，使其可用于高频信号传输场合，以及高性能的射频应用。

4. 广泛的工作温度范围：其工作温度范围为 -55°C 〜 150°C，能够在极端环境中稳定工作，适合汽车电子、工业控制和航空航天等领域。

应用场景

ZXT13N20DE6TA 适合多个应用场景，包括但不限于：

• 开关电源：其低饱和压降和高电流承载能力使其在开关电源应用中非常有效，提高了系统能效。
• 电机驱动：用于控制电机的启动、停止和运行，尤其适合要求高功率输出的电机控制系统。
• 音频放大器：在音频放大器中，作为输出级的功率管能够为扬声器提供所需的驱动能力，保证音质优秀且无失真。
• 信号放大：在高频应用中，如无线路由器和通信设备中，作为高频放大器来提高信号质量。

技术规格和设计建议

在选择 ZXT13N20DE6TA 进行设计时，建议注意其最大工作电压和电流以防止超载损坏。在应用中应考虑需要的散热设计，尽可能保持在其额定工作温度范围内，同时可以在设计时辅以必要的保护电路，确保在高负载情况下的安全与稳定。

总之，ZXT13N20DE6TA 是一款功能强大、适用范围广泛的功率 NPN 晶体管，其卓越的电气性能和可靠性，为用户在设计高效能电路时提供了理想的解决方案。无论是在工业控制、汽车电子、消费电子还是通信设备中，它都能满足严苛的性能要求。
