NCE60P10K

NCE60P10K 产品概述

产品简介

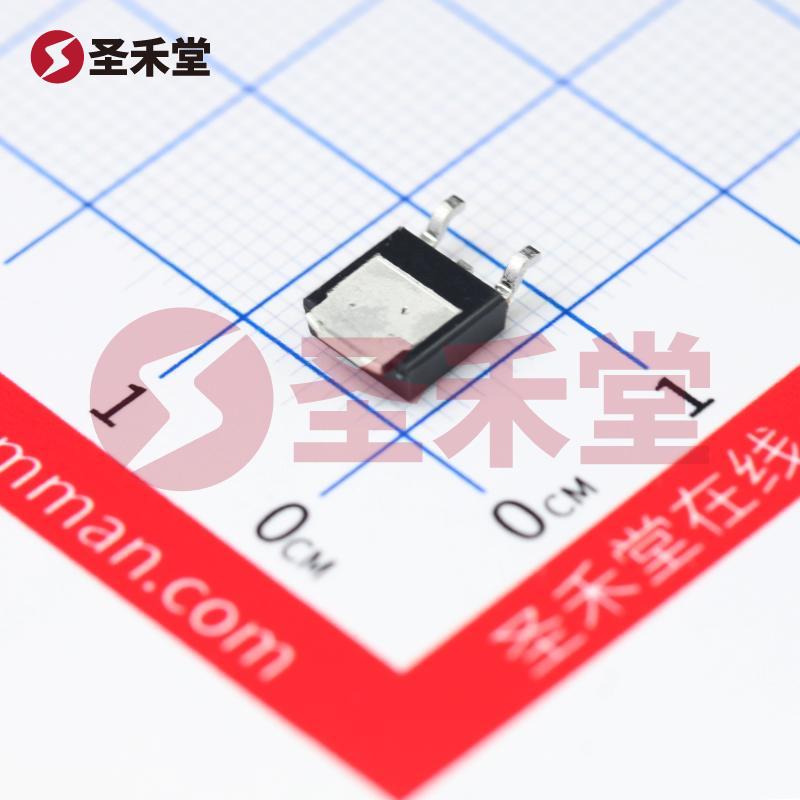

NCE60P10K是一款由新洁能（NCE）生产的高性能P沟道场效应管（MOSFET），封装类型为TO-252-2，适用于多种应用场景。该器件具有60V的耐压能力、10A的持续电流以及高达45W的功率处理能力，使其非常适合于开关电源、马达驱动电路以及其他高频率功率控制应用。

技术参数

• 型号: NCE60P10K
• 类型: P沟道MOSFET
• 封装: TO-252-2
• 最大漏极-源极电压 (V_DS): -60V
• 最大持续漏极电流 (I_D): -10A
• 最大功耗 (P_D): 45W
• 门极阈值电压 (V_GS(th)): -2V至-4V
• R_DS(on): 最高50mΩ（在V_GS = -10V时）
• 工作温度范围: -55°C至+150°C

主要特点

1. 高电流和高电压能力: NCE60P10K具有优秀的电流和电压规格，使其能够在多种高功率应用中稳定工作。
2. 低导通电阻: 该器件在开启状态下的低R_DS(on)值显著降低了功耗和发热，提升了整体效率。
3. 双极特性: 作为P沟道MOSFET，NCE60P10K能够以负压驱动，适应一些要求负电压开关的特定电路设计。
4. 强大的热性能: 高达45W的散热功率和广泛的工作温度范围，允许在严苛环境条件下可靠使用。

应用领域

NCE60P10K广泛应用于多个领域，主要包括但不限于：

• 开关电源: 由于其优异的导通特性，适合用作电源转换电路中的开关器件。
• 马达驱动: 该MOSFET能有效控制电动机的启停及调速，广泛应用于工业自动化及家用电器中。
• 功率放大器: NCE60P10K可用在各种增益放大电路中，为音频设备及信号处理器提供高效的功率支持。
• 电源管理: 在电源管理和监控系统中，利用其低功耗特性，可以有效减少能耗，提高系统效率。

设计注意事项

在使用NCE60P10K时，需要考虑以下几个方面以确保最佳性能：

1. 门极驱动: 由于这是P沟道MOSFET，建议在设计中提供适当的门极信号，确保驱动电压能够迅速切换并降低开关损耗。
2. 散热管理: 由于其功率处理能力高，良好的散热设计是必不可少的。可以考虑使用散热器或风扇等方式来保持器件在安全的工作温度范围内。
3. PCB布局: 在PCB的布局设计中，要注意保持MOSFET与负载之间的连接尽可能短，以减少寄生电容和电感带来的干扰。

总结

NCE60P10K是一款高性能的P沟道场效应管，以其卓越的电流承载能力、低导通电阻和广泛的应用适应性，使其成为高频率、高功率应用中可靠的选择。凭借新洁能在电子元器件行业的声誉和其优异的电气特性，NCE60P10K能够在各类应用中提供强大的支持，是设计工程师和制造商的理想选择。
