功能类型 | 降压型 | 同步整流 | 否 |
商品分类 | DC-DC电源芯片 | 工作温度 | -40℃~+125℃@(TA) |
开关管(内置/外置) | 内置 | 开关频率 | 150kHz |
拓扑结构 | 降压式 | 输入电压 | 4.5V~40V |
输出电压 | 1.2V~37V | 输出电流 | 3A |
输出类型 | 可调 | 输出通道数 | 1 |
静态电流(Iq) | 80uA |
LM2596HVS-ADJ是一款高效的降压型DC-DC电源转换芯片,属于友台半导体(UMW)公司推出的电源管理系列产品。它的设计旨在提供卓越的电力转换效率,适用于各种电源应用,包括电池供电的设备、消费电子、工业控制以及汽车电源管理等领域。凭借其可调节输出电压范围、集成的降压调节能力和坚固的TO-263-5L封装形式,LM2596HVS-ADJ成为了市场上非常受欢迎的电源管理解决方案之一。
可调输出电压范围:LM2596HVS-ADJ支持从1.2V至37V的可调输出电压,使其能够满足不同电子设备对电源电压的需求。用户可以通过外部电阻网络轻松调整输出电压,非常适合多种应用场合。
高效率:该芯片采用了高效的降压转换技术,能在负载电流下实现高达90%以上的转换效率,整合的功率MOSFET设计进一步减少了电源的损耗,降低了发热量,从而延长设备的使用寿命。
宽输入电压范围:LM2596HVS-ADJ的输入电压范围宽广,可以从4.5V到57V之间切换,这使得其在高压或者变压场景下的应用更加灵活。
输出电流能力:设计允许最大输出电流达到3A,能够为多种负载提供稳定的电源输出。其内置的热保护和电流限制功能使其能在短路和过载情况下安全运行。

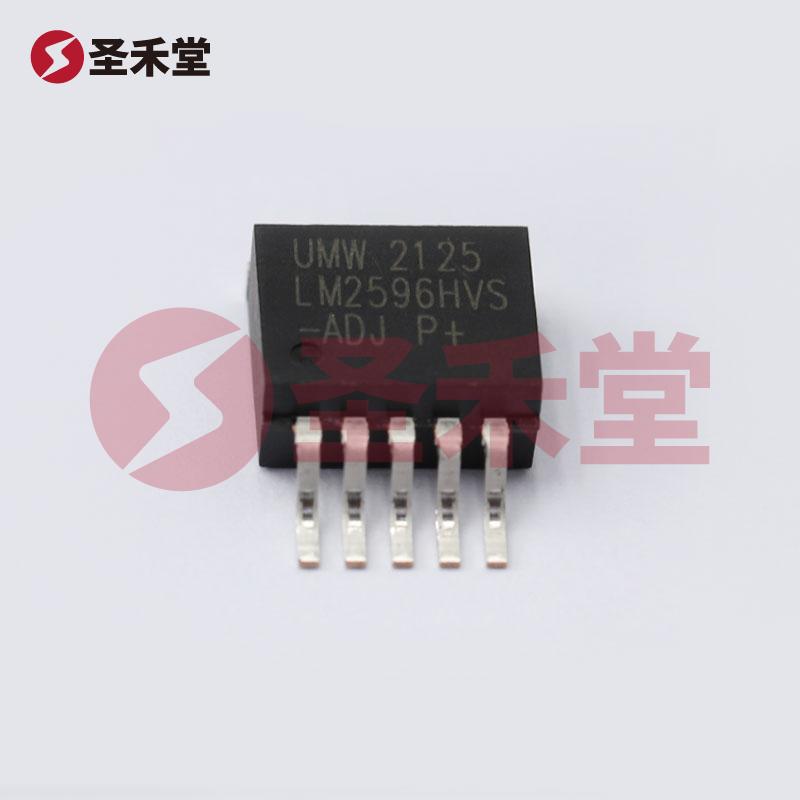

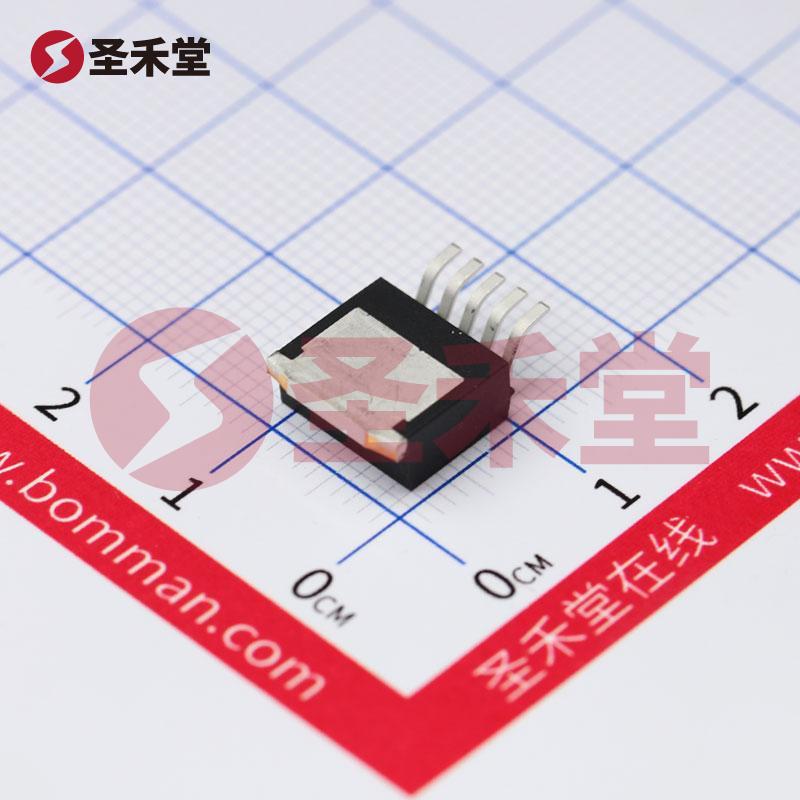

TO-263-5L封装:LM2596HVS-ADJ采用TO-263-5L封装,具有较好的散热性能和较小的占用空间,非常适合空间受限的PCB设计。同时,该封装具有良好的焊接和封装密封性,确保产品的采用安全和可靠性。
易于使用:芯片采用标准的集成电路设计,简化了设计流程。用户只需配置少量外部元件,如电感、电容和电阻,即可实现高效的电源转换,极大地缩短开发周期。
LM2596HVS-ADJ广泛应用于各类电子设备,具体应用领域包括但不限于:
总之,LM2596HVS-ADJ降压型DC-DC电源芯片以其灵活的输出电压范围与高效的电源转换能力,成为现代电子设计中不可或缺的重要元件。官方网站和相关应用笔记中提供了丰富的设计参考和使用指南,以帮助工程师快速上手,实现其在各类产品中的应用。对于需要高效电源管理解决方案的设计者而言,LM2596HVS-ADJ无疑是一个值得信赖的选择。
