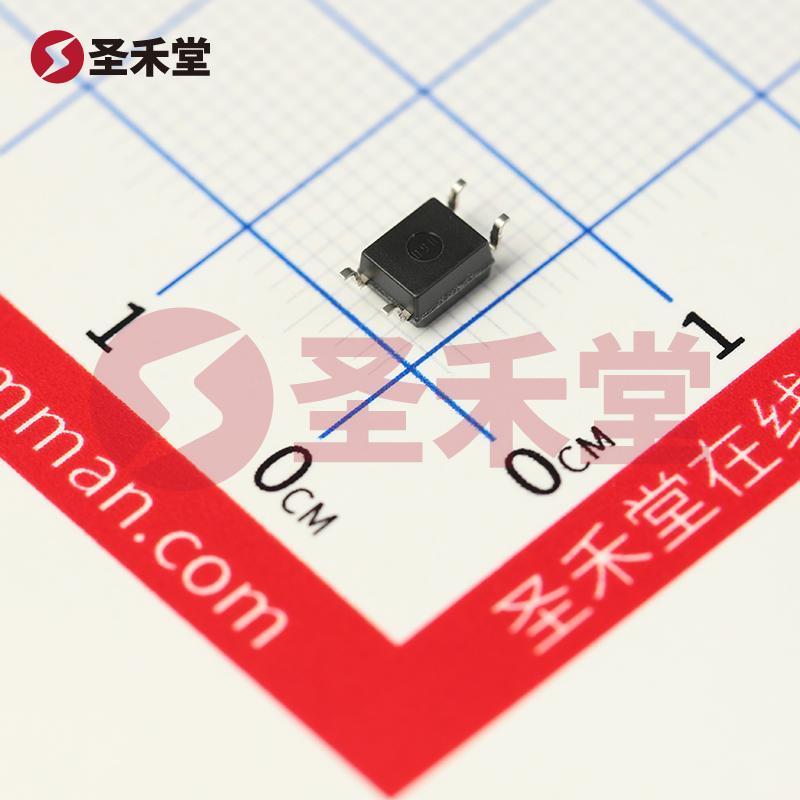

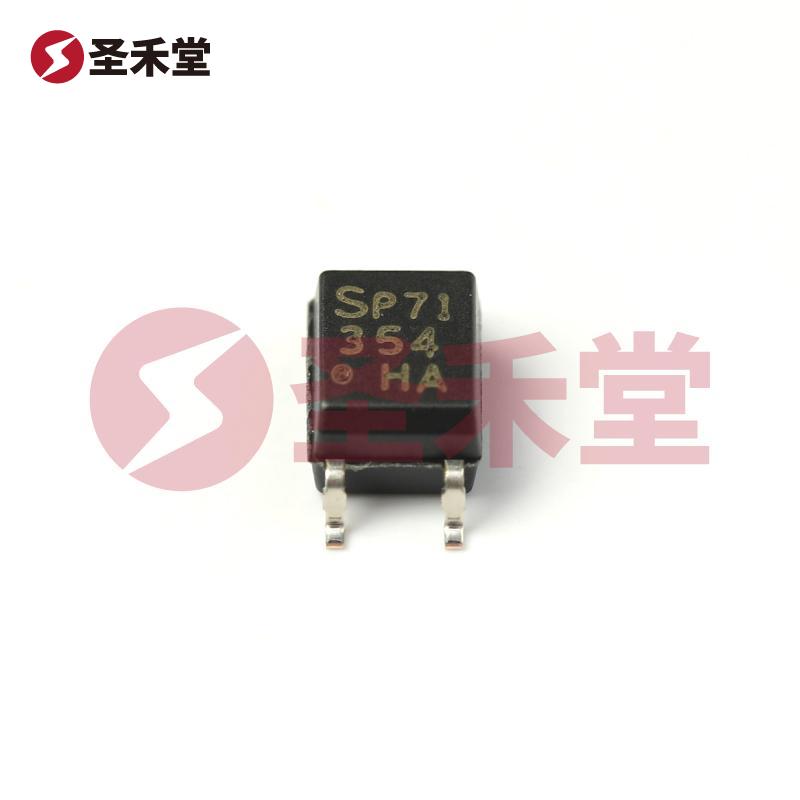

PC354NJ0000F
PC354NJ0000F参数
| 通道数 | 1 | 电压 - 隔离 | 3750Vrms |
| 电流传输比（最小值） | 20% @ 1mA | 电流传输比（最大值） | 400% @ 1mA |
| 上升/下降时间（典型值） | 4µs，3µs | 输入类型 | AC，DC |
| 输出类型 | 晶体管 | 电压 - 输出（最大值） | 80V |
| 电流 - 输出/通道 | 50mA | 电压 - 正向 (Vf)（典型值） | 1.2V |
| 电流 - DC 正向 (If)（最大值） | 50mA | Vce 饱和压降（最大） | 200mV |
| 工作温度 | -30°C ~ 100°C | 安装类型 | 表面贴装型 |
| 封装/外壳 | 4-SMD，鸥翼 | 供应商器件封装 | 4-Mini-Flat |
PC354NJ0000F手册
PC354NJ0000F概述
产品概述：PC354NJ0000F
产品名称：PC354NJ0000F
品牌：SHARP（夏普）
封装形式：4-Mini-Flat
一、产品背景
PC354NJ0000F是一款高性能的光电隔离元件，专为需要电气隔离与信号传输的应用场景设计。它结合了光电技术与晶体管输出的优势，广泛应用于工业控制、消费电子产品、通信器件及电源管理等领域。由于其卓越的隔离性能和优化的尺寸，PC354NJ0000F在现代电子设计中扮演着重要角色。
二、主要特性
通道数：该器件具备单通道的设计，可以满足大多数基本信号传输需求，其简单的架构降低了设计复杂性。
电压隔离：PC354NJ0000F提供高达3750Vrms的电气隔离能力，保证在高压环境中安全运行，有效防止潜在的电气故障和干扰。
电流传输比：该光耦能在1mA的输入电流条件下实现20%至400%的电流传输比，表明其在信号传输中的优越性，提供灵活的电流传输选择，能够适应多种输入输出需求。
响应时间：典型的上升/下降时间为4微秒和3微秒，确保信号的快速响应和处理能力，适用于需要高频率开关操作的应用。
输入输出类型：该器件能够支持AC和DC信号，输出采用晶体管形式。这种设计使其在多种信号类型的适应能力上有显著优势。
输出电压和电流能力：PC354NJ0000F的最大输出电压达到80V，每通道的最大输出电流为50mA，能够满足一般工业控制与自动化的需求。
正向电压和电流：它的典型正向电压（Vf）为1.2V，最大直流正向电流（If）为50mA，这样的配置保障了元件在正常工作情况下的稳定性和可靠性。
饱和压降：在饱和状态下，Vce的最大压降为200mV，这有助于改善效率并减少能量损耗。
工作温度范围：该器件的工作温度范围为-30°C至100°C，确保其在极端环境下仍能稳定工作。
安装类型与封装：PC354NJ0000F采用表面贴装型（SMD），其紧凑的4-SMD鸥翼封装也便于在高密度电路板上进行集成。
三、应用场合
PC354NJ0000F适合用于：
- 电源设备的电气隔离
- 传感器与控制系统间的信号传输
- 工业自动化系统中的信号隔离
- 家电产品中的保护电路
- 通信设备中的信号转换
四、总结
PC354NJ0000F凭借其优异的电气性能和广泛的应用场景，成为了电子设计工程师的理想选择。无论是在电压隔离、信号传输比、响应速度，还是在工作温度范围和安装方式上，该器件都展现出卓越的特性，为各种电子设备提供可靠的支持。随着电气设备和智能设备的不断发展，PC354NJ0000F将会在未来的电子应用中继续发挥其重要作用。
