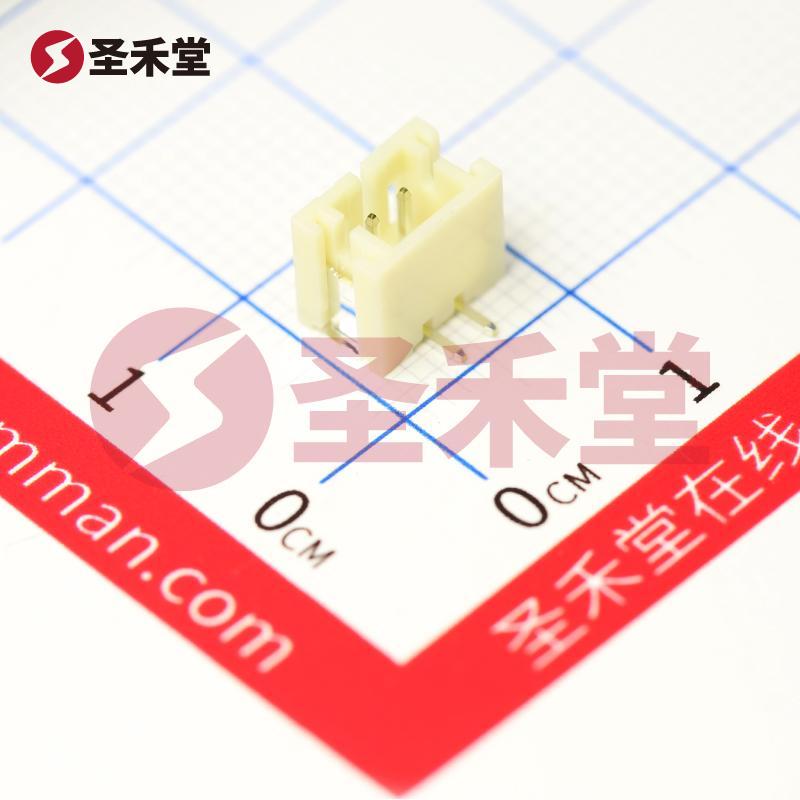

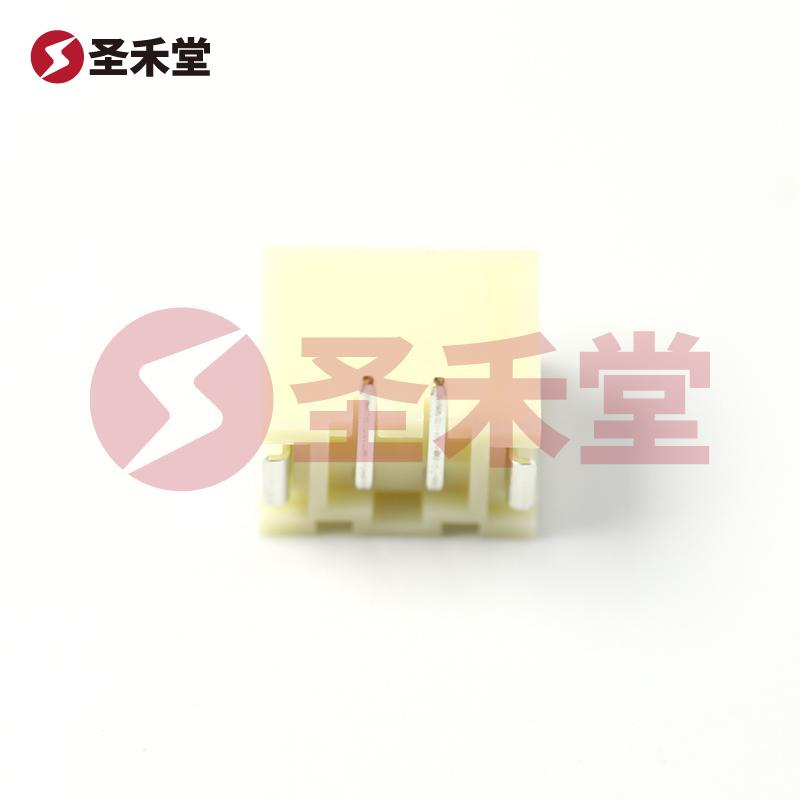

注：图像仅供参考，请参阅产品规格
B2B-PH-SM4-TB(LF)(SN)
品牌 :
JST
封装 :
Reel
包装 :
编带
重量 :
-
描述 :
线对板针座 立贴 1x2P PH SMD,P=2mm
库存 :
113(起订量1,增量1)
批次 :
22+数量 :
X
0.95按整 :
圆盘(1圆盘有1000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥0.95
--
50+
￥0.731
--
10000+
产品参数
产品手册
产品概述
B2B-PH-SM4-TB(LF)(SN)参数
| 连接器类型 | 接头 | 触头类型 | 公形引脚 |
| 间距 - 配接 | 0.079"（2.00mm） | 针位数 | 2 |
| 排数 | 1 | 加载的针位数 | 所有 |
| 样式 | 板至电缆/导线 | 护罩 | 带遮蔽 - 4 墙 |
| 安装类型 | 表面贴装型 | 端接 | 焊接 |
| 紧固类型 | 销锁 | 接触长度 - 配接 | 0.130"（3.30mm） |
| 绝缘高度 | 0.260"（6.60mm） | 触头形状 | 方形 |
| 触头表面处理 - 配接 | 锡 | 触头表面处理 - 柱 | 锡 |
| 触头材料 | 铜合金 | 绝缘材料 | 聚酰胺（PA6T），尼龙 6T |
| 特性 | 固定焊尾 | 工作温度 | -25°C ~ 85°C |
| 材料可燃性等级 | UL94 V-0 | 绝缘颜色 | 天然 |
| 额定电流（安培） | 2A | 额定电压 | 100V |
B2B-PH-SM4-TB(LF)(SN)手册
无数据
B2B-PH-SM4-TB(LF)(SN)概述
产品概述：B2B-PH-SM4-TB(LF)(SN)
一、产品简介
B2B-PH-SM4-TB(LF)(SN) 是一款高性能的表面贴装型连接器，特别设计用于线对板（Wire-to-Board）应用，其针位数为2，排数为1，间距为0.079英寸（即2.00mm），适合在空间受限且需要可靠电气连接的设备中使用。该连接器由著名品牌JST生产，凭借其卓越的设计和严谨的制造工艺，在市场上享有良好的声誉。
二、关键特性
- 连接器类型: 本产品属于接头类型，采用公形引脚设计，确保牢固的电气连接。
- 尺寸与间距: 间距为2.00mm （0.079英寸），零件较小、低高度设计为其在各种紧凑的电路板中安装提供了便利。
- 针位数: 2个针位满足多种应用需求，适合于基本的信号传输或电源连接。
- 负载能力: 额定电流为2A，额定电压为100V，使得该连接器适用于低功率的电子设备。
- 耐温性: 工作温度范围从-25°C到85°C，具备优良的环境适应性，满足各种工业应用的需求。
三、材料与环境适应性
- 触头材料: 本连接器的触头材料为铜合金，表面处理为锡重金属镀层（LF），确保电气性能优秀且具有长期的耐腐蚀能力。
- 绝缘材料: 使用聚酰胺（PA6T）和尼龙6T作为绝缘材料，具备UL94 V-0的防火等级，保证在高温环境下的安全性和可靠性。
- 绝缘高度与接触长度: 绝缘高度为0.260英寸（6.60mm），接触长度为0.130英寸（3.30mm），使连接器在焊接和插拔操作中表现出色。
四、应用场景
B2B-PH-SM4-TB(LF)(SN) 连接器广泛应用于各种电子设备中，如：
- 计算机及其外设
- 消费电子产品
- 工业自动化设备
- 通讯设备
- 医疗设备
- 交通工具及相关设备
特别适合使用于需要紧凑设计和稳定连接的环境，如车载电子、便携式设备、模块化系统等。
五、安装与兼容性
- 安装方式: 本产品采用表面贴装（SMD）设计，便于快速高效的自动化焊接作业，适用于现代化的生产线。
- 端接方式: 采用焊接端接，有助于确保连接的可靠性和耐久性。
- 紧固类型: 配备销锁结构，避免连接器在使用过程中松动，提升了连接的稳定性。
六、总结
B2B-PH-SM4-TB(LF)(SN)连接器是一款高可靠性的表面贴装连接器，凭借其优秀的结构设计、优异的材料选择及广泛适用性，成为多种电子设备的理想解决方案。无论是在工业、商用还是消费电子领域，该连接器都能提供卓越的电气性能和使用灵活性，是打造高性能电子设备的不可或缺的电子元件。选择JST B2B-PH-SM4-TB(LF)(SN)，为您的产品提供安全、高效的电气连接。
