SN74LVC1G66DBVR

SN74LVC1G66DBVR 产品概述

一、产品简介

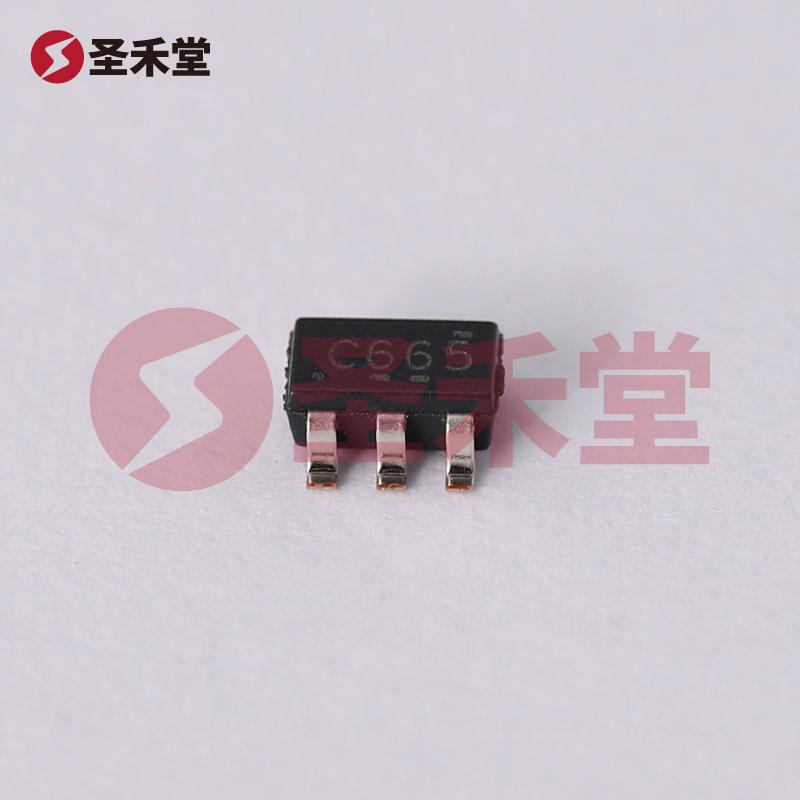

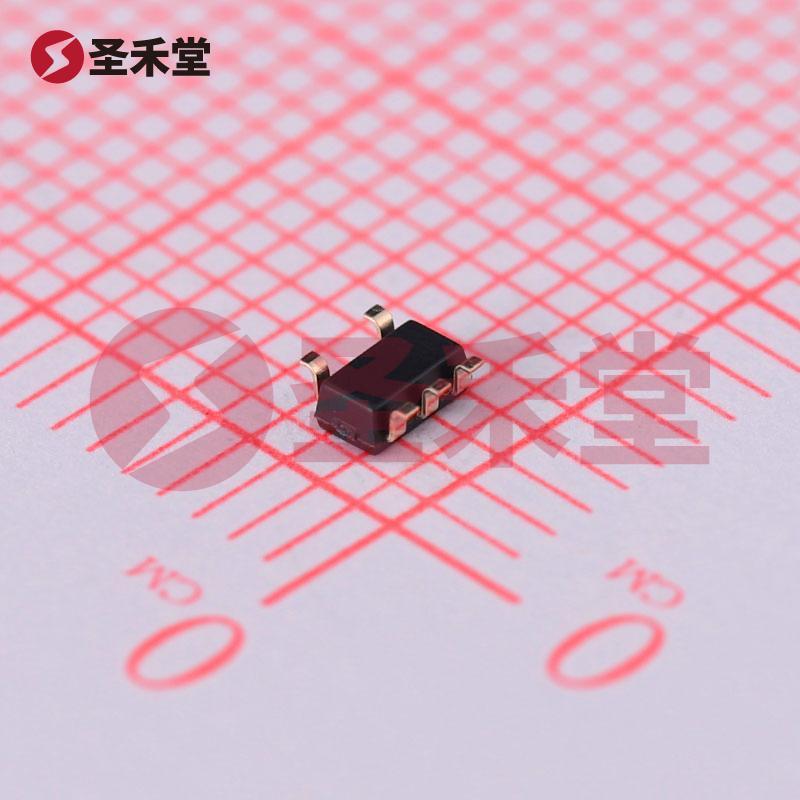

SN74LVC1G66DBVR 是德州仪器（Texas Instruments，简称 TI）推出的一款高性能单通道模拟开关/复用器/解复用器，广泛应用于各种电子设备中，其特别设计满足高效的信号控制和切换需求。该器件具备 SPST（单极单投）常开开关结构，能够在高速应用中提供可靠的开关性能。它的封装方式为 SOT-23-5，具有紧凑的体积，适合表面贴装工艺，便于在现代电子设备中实现空间优化。

二、主要特性

1. 安装类型： 表面贴装型，适应现代 SMT（表面贴装技术）制造流程，利于高密度电路板设计。

2. 开关电路结构： SPST - 常开设计，方便用户在多种应用场合中实现信号的切换与控制。

3. 高速性能： 开关时间（Ton 和 Toff 最大值分别为 4.2ns 和 5ns），使得该器件能够支持高频信号的切换，有效满足高带宽应用需求。

4. 高带宽特性： -3dB 带宽为 300MHz，确保信号在高频率下传输时的低衰减，适合音频、视频以及数据通信等高速信号处理场景。

5. 宽电源电压范围： 工作电压范围为 1.65V ~ 5.5V，这意味着该器件可以在多种不同的电压环境下运行，适用性强。

6. 极低的漏电流： 最大漏泄电流（IS(off)）为 100nA，减少了静态功耗，非常适合低功耗设备的使用。

7. 可靠的工作温度范围： 工作温度范围为 -40°C 至 85°C，适合各种恶劣环境中的应用。

8. 优良的导通特性： 最大导通电阻仅为 10Ω，确保在开关在导通状态下信号损耗最小。

9. 小沟道电容特性： 沟道电容（CS(off)，CD(off)）为 6pF，能够有效减少信号延迟和带来的失真。

三、应用领域

SN74LVC1G66DBVR 广泛应用于以下领域：

• 通信设备： 如手机、对讲机及其他电子通信模块中，可用于信号切换和路由。

• 消费电子： 适配于电视、音响系统、视频处理装置等领域，实现多路信号的选择。

• 工业控制： 在自动化设备及监测系统中，用于控制和传输不同信号通道。

• 计算机外围设备： 可用于外部设备与主机之间的信号切换，包括 USB、HDMI 以及音频接口。

四、结论

总的来说，SN74LVC1G66DBVR 是一款高性能、低功耗的模拟开关，适用于多种电子产品和电路设计。凭借其优越的开关速度、极低的静态功耗、较宽的电压范围及相对较小的封装，SN74LVC1G66DBVR 成为现代电子应用中提升性能和效率的理想选择。对于设计工程师而言，理解和掌握该器件的特性，将有助于更好地实现他们在产品设计中的需求和目标。
